Description :

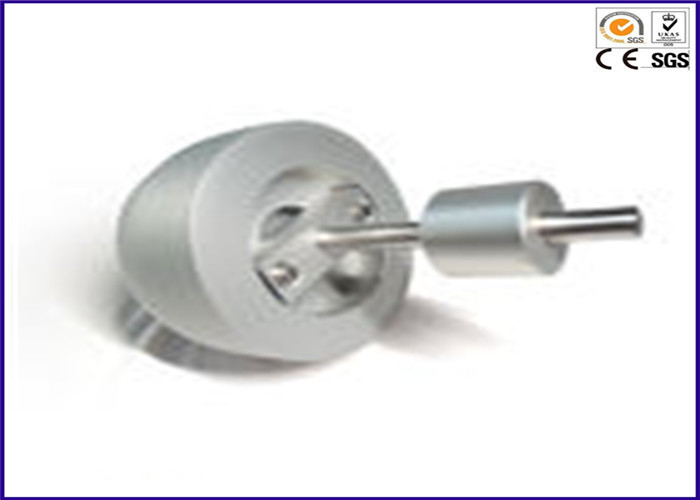

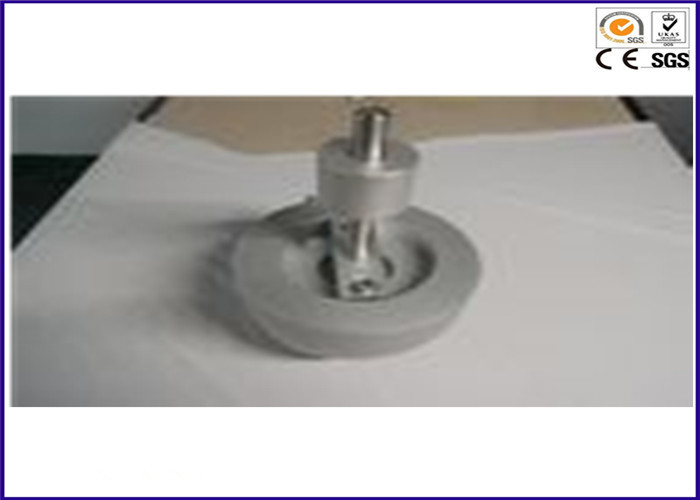

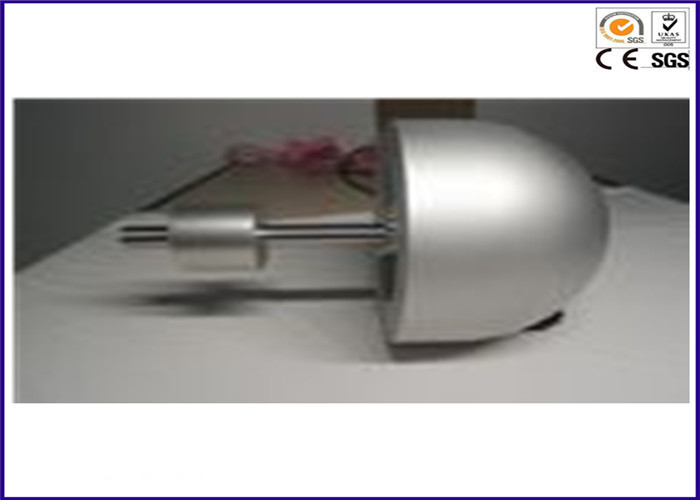

Examinez la masse, en se composant d'une sphère ou une semi-sphère en aluminium du rayon 80 millimètres de ± 3 millimètres, et une masse totale (accéléromètre y compris) de 4,6 kilogrammes de ± 0,05 kilogrammes. La partie effectuante entre la surface frappée et l'accéléromètre sera homogène et libérera des vides. Des câbles reliés à l'accéléromètre seront placés de telle manière que l'effet sur la masse de la masse d'essai soit réduit au minimum.

Norme :

ISO8124-4 6.4.1

Procédure :

Assemblez et installez l'élément d'oscillation à examiner selon les instructions du fabricant.
Suspendez l'oscillation avec les moyens de la suspension qui a été fournie avec l'oscillation et à la hauteur maximum que ceux-ci laissent. Si les cordes ou les câbles sont les moyens de la suspension, elles peuvent devoir être étirées afin de permettre le voyage doux quand l'oscillation est libérée pendant l'essai. Si nécessaire, appliquez une charge de, par exemple, 5 kilogrammes à l'extrémité de chaque corde ou câble et laissez-la pour 6 h ou jusqu'aux cordes ou aux câbles ont été redressés.
Ajustez toutes les parties de l'installation de sorte que les chaînes de suspension pour la masse d'essai soient parallèles aux moyens de la suspension pour l'élément d'oscillation. Suspendez et ajustez la masse d'essai de sorte que le point de contact de l'élément d'oscillation et le centre de la masse d'essai soient dans le même plan horizontal que le centre de la gravité de Massachusetts d'essai. Assurez-vous que les chaînes pour la masse d'essai ne sont pas torsadées et que la masse d'essai accroche dans une ligne verticale.
Apposez une marque d'index au côté des éléments d'oscillation qui sont soutenus par des chaînes, des cordes, des câbles ou d'autres éléments de suspension souples. La marque d'index peut être sur n'importe quelle partie du membre suspendu qui est immédiatement au-dessous du point de pivot en position de repos libre-accrochante.
Balancez les éléments qui sont soutenus par des chaînes, cordes, des câbles ou d'autres éléments de suspension souples seront augmentés le long de leur arc de voyage jusqu'à la projection de côté-vue d'une ligne droite par le point de pivot et la marque d'index forme un angle 60° du ± 1° avec la verticale. Une fois que le membre suspendu est élevé dans position "TEST", une certaine courbure sera produite dans les éléments de suspension. Ajustez la position suspendue de membre pour déterminer cette courbure qui fournit une trajectoire stable.
