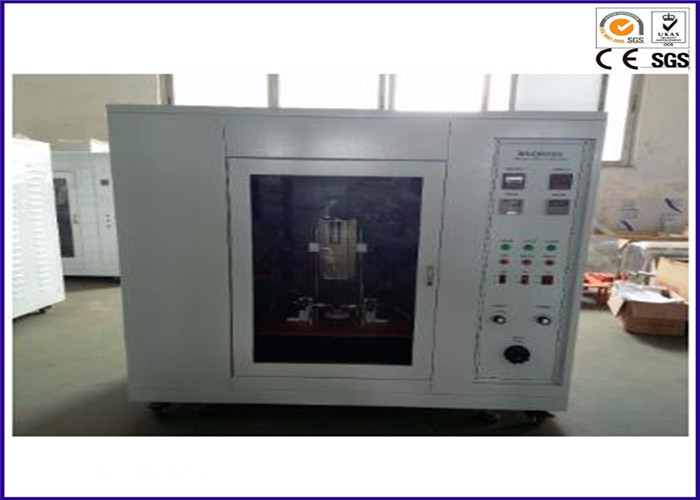

30 - chambre 100V - d'essai concernant l'environnement de baisse de taille de 40mm appareil de contrôle 600V de cheminement à haute tension

appareil de contrôle de cheminement à haute tension de la chambre 100V-600V d'essai concernant l'environnement de baisse de taille de 30-40mm

Description :

Le costume de cheminement à haute tension d'appareil de contrôle pour les produits électroniques, les appareils électroménagers et toute autre résistance de matériaux au cheminement et l'essai d'érosion, simulent la fréquence (48HZ-62HZ) ou une tension CC Correspondante, contaminants liquides et ramps des échantillons par résistance électrique aux mesures de cheminement et d'érosion évaluées dans des conditions environnementales graves de résistance électrique d'isolants aux niveaux de cheminement et d'érosion.

Normes :

LE CEI 60587-1984, GB/T6553-2003,

Méthodes standard d'essai d'ASTM D 2303 pour le Liquide-contaminant, le cheminement de plan incliné et l'érosion des isolants

Le CEI 60587 : Examinez les méthodes pour évaluer la résistance au cheminement et à l'érosion des isolants électriques utilisés dans des conditions ambiantes graves

Caractéristiques :

1. L'électrode : matériel épais de 0.5mm : acier inoxydable ;

2. La distance supérieure et inférieure d'électrode : ± 0,1 de 50.0mm ;

3. La tension d'essai : Réglable 100V-6000V stepless ;

4. Le régulateur : sortie : 0 | 250V réglable, capacité 5KVA ;

5. Examinez la capacité de transformateur : 5KVA, la tension à haute production d'AC6000V (ou DC6000V facultatif) ;

6. Régulateur de tension à haute précision de puissance de sortie : AC220V 6000W, exactitude du ± 1% ;

7. Le courant de boucle est 60mA, a découpé la tension de sortie ;

8. Temps d'essai : 6 heures ;

9. Exactitude chutante : 0,5% ;

10. Stabilité de tension : + 1% ;

11. La marque à juger :

Selon GB/T6553-2003/4.1.2 standard, la tension appliquée au spécimen (2.5k V, 3 5K V et 4.5K V), et avec un certain dropsbelow 60mA de vitesse dans la contamination actuelle, 6H persistant mais écoulement est ;

12. Dispositif chutant :

La pompe péristaltique de précision de Leif, gamme de débit de 0,00185 à 20 ml/minute, la vitesse fonctionnante de 0,1 | 50 t/mn, erreur d'exactitude d'écoulement : < 0="">

13. La tension de sortie : C.A./C.C (permutable)

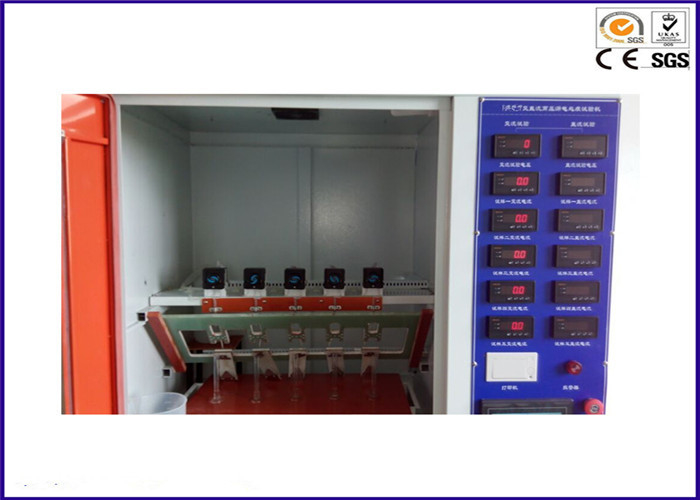

14. Le groupe expérimental : cinq groupes

15. Dispositif de contrôle : utilisant le contrôle d'écran tactile de vue de wein de Siemens PLC+ Taïwan, précision de contrôle,

l'opération simple, humanisation de conception, l'extrémité de l'essai produisent automatiquement des rapports, courant ascendant de panneau

l'imprimante peut imprimer des résultats d'essai opportuns ;

16. Taille de studio : 900L*650W*950H (millimètre) ; le volume est 0.56m3.

17. Le cas : l'acier inoxydable SUS304 (tréfilage) ;

18. Réservoir d'eaux d'égout fait d'acier inoxydable 316, avec le dispositif de cachetage.

19. Les dimensions d'instrument : 1300L*700W*1800H (millimètre)

20. Poids : 200KG

Caractéristique :

1. Protection de surintensité : quand la valeur de courant électrique traversant le spécimen est plus que 60mA

2. Sélection de résistance de série : 1 kΩ, 10 kΩ, 22 kΩ, 33 catégorie 200 W du kΩ 1%

3. Arrangements variables de tension : 0 | 6 kilovolts

4. exactitude 1,5% sur la valeur écrite avec un voltmètre

5. Utilisant la minuterie, une fonction d'arrangement d'heure de test simple par heure/minute/en second lieu

6. Fonction d'avis : En 6 heures d'essai, si le spécimen est mauvais, la sonnerie et la lumière clignotante démarre fonctionner.

7. La pompe de seringue peut créer des états de débit constant (la fonction de mémoire de débit)

8. Le mètre de conduction électrique peut mesurer des polluants

- Résistivité (0.1Ωm | 10 kΩ m) et température (0 | 100°C) mesures

9. Mesure de profondeur de Digital : exactitude du ± 0.01m

10. BOÎTE d'ESSAI isolée qui est sûre dans l'essai à haute tension
