Équipement d'essai vertical automatique du feu, UL brûlante 1666 de machine d'essai d'inflammabilité

Machine d'essai brûlante du câble UL1666 d'axe d'inflammabilité verticale automatique de tuyau

Description :

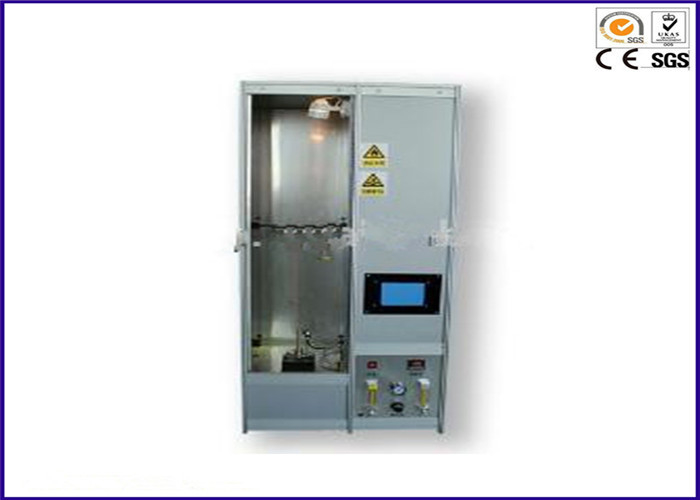

La machine d'essai brûlante verticale de tuyau d'axe du câble UL1666 est un instrument complètement automatique contenu dans sa propre armoire pour maximiser la sécurité de l'opérateur. Le dispositif est conforme (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2) aux conditions UL1581-2001 liées aux normes conçues. Applicable au fil et au câble simple, et au doux-line horizontal, essai vertical de combustion. Le temps brûlant et la combustion du nombre de réglable, peuvent être commutation verticale/horizontale automatique/manuel, pression de gaz, couler réglable et équipé du dispositif de reconnaissance de la température de flamme.
Inclut : Mesure de taille de flamme et coton absorbant de 100%

Normes :

UL1666><>

ANSI/ASTM D 5207 ET UL 1581, ANSI/ASTM D 5025

Caractéristiques :

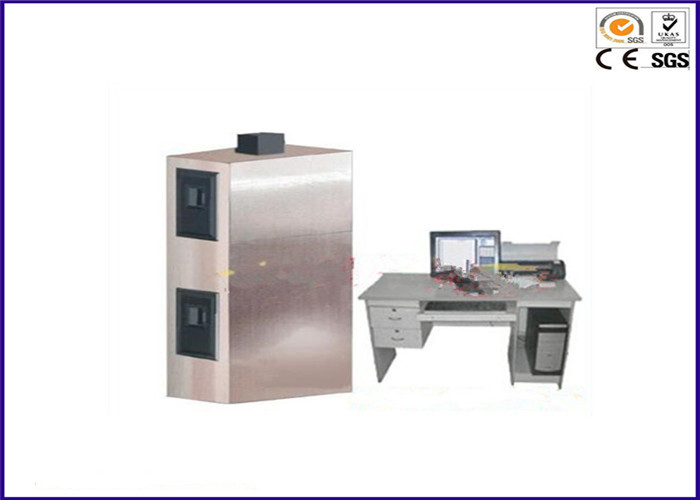

Chambre d'essai :

1. indicateur de pression de type u : pression de mesure de chambre maintenue à 0-12PA ;

2. Hygromètre : la température et humidité de mesure de chambre ;

3. La structure de la chambre : la structure globale du mur en béton par la brique, la première couche est 1.22M, la deuxième couche est 3.66M, le dessus est 2.24M. Dimensions externes : 7.12M haut x1.3M x2.5M large longtemps ;

4. La structure de mur est une densité de 106lb/de pi3 (1698kd/m3) de béton, la conduction thermique (k) au ℃ 21,1 pour le 0.38Btu (0.055W/Mk) ;

5. La première et deuxième couche par le poids ordinaire 203mm épais de composition de ciment. Le toit est fait de mur pour assurer son étanchéité ;

6. Le trou de mesure dans la deuxième couche doit être au-dessus du trou vertical du trou de mesure de la première couche (305mm de 610mm), chaque trou est 203mm derrière la boîte et 102mm du côté de la boîte.

Dispositif d'allumage :

1. Il se compose d'un tuyau d'acier 1/2inch, d'un coude 1/2inch et d'un disque en acier de dispersion d'allumage.

2. Installez un compteur de débit de propane où le gaz est injecté

Fan : Le ventilateur d'extraction et l'anémomètre sont installés au débouché de boîte d'essai.

Source de gaz de combustion : Le gaz assuré à la bougie doit être propane de CP-catégorie et fournir 2500 Btu de la chaleur par pied cube.

Ventilateurs d'extraction et tubes de transport : Des conduits en acier sont installés au centre du dessus de la chambre d'essai, et le ventilateur d'extraction est relié au conduit.

Système par acquisition de données : Le PLC et l'ordinateur sont utilisés pour rassembler et enregistrer la vitesse d'air à l'admission et la température du thermocouple dans le deuxième trou toutes les 5 secondes.
