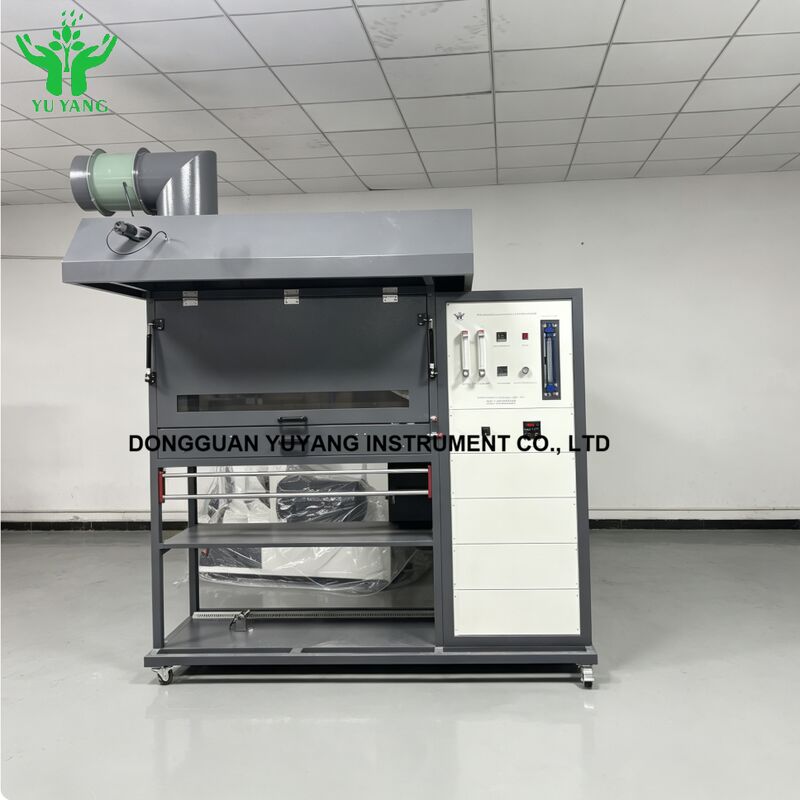

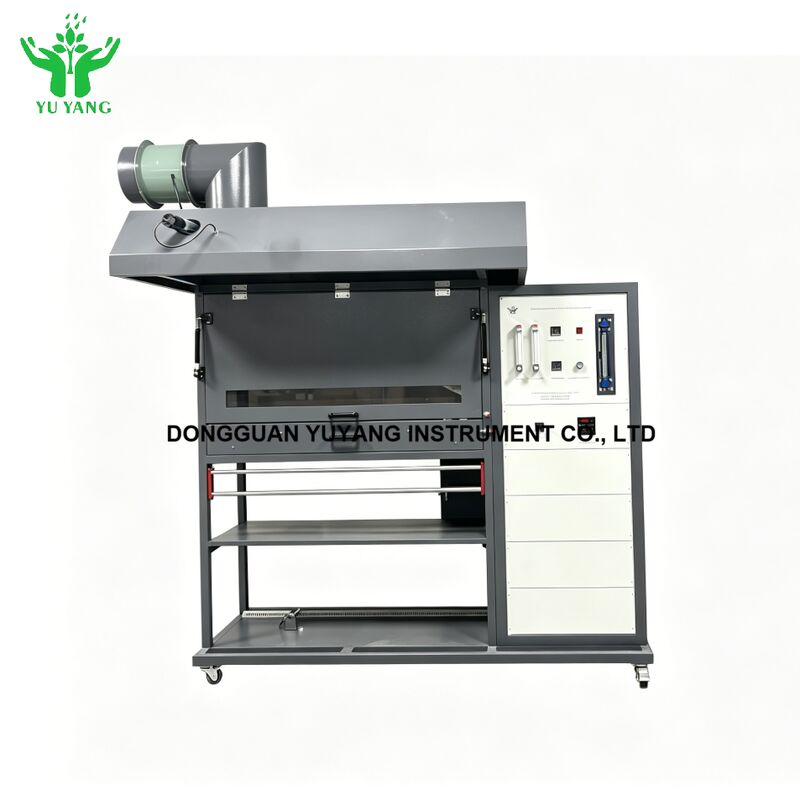

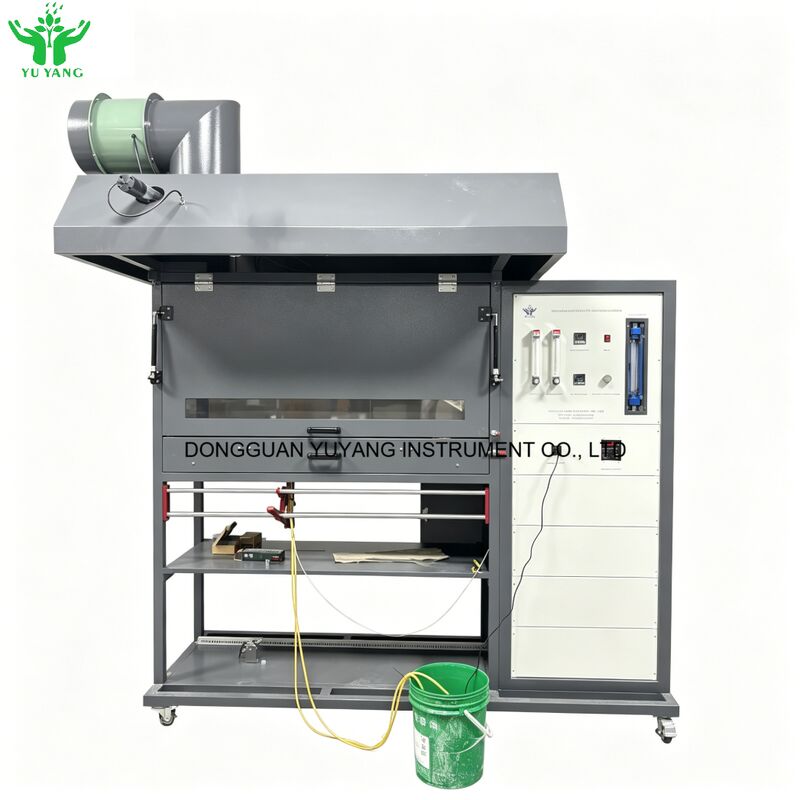

YUYANG Appareil d'essai pour panneaux de revêtement de sol à rayonnement ISO 9239-1 et ASTM E648

Appareil d'essai de panneau radiant pour revêtements de sol YUYANG ISO 9239-1 et ASTM E648

Description:

L'appareil d'essai de panneau radiant pour revêtements de sol (ISO 9239, Appareil d'essai de panneau radiant pour revêtements de sol) est une méthode d'essai qui reflète formellement la propagation de la flamme sur le matériau de revêtement de sol dans des conditions de tirage inversé lorsque le feu se produit dans un compartiment ou une pièce adjacente, ou que des gaz à haute température sont rayonnés à la surface du revêtement de sol, une chaleur radiante accumulée en haut du milieu pendant un incendie à un stade précoce de croissance.

Normes:

ISO 9239-1: Essais de réaction au feu des revêtements de sol - Partie 1: Détermination du comportement au feu à l'aide d'une source radiante

ISO 9239-2: Essais de réaction au feu des revêtements de sol - Partie 2: Détermination de la propagation de la flamme à un niveau de flux thermique de 25 kW/m2

ASTM E 648: Méthode d'essai normalisée pour le flux radiatif critique des systèmes de revêtement de sol à l'aide d'une source d'énergie thermique radiante

Structure:

1. La structure de la machine se compose de deux parties: une chambre de combustion et une chambre de contrôle.

2. Dimensions de la chambre de combustion: environ L1420*l1200*H2300 (mm).

3. Matériau de la chambre de contrôle/chambre de combustion: plaque d'acier inoxydable 304 # de haute qualité, usinage par machine CNC.

4. Chalumeau: Entièrement conforme aux exigences de GB/T 11785.

5. Les autres pièces mécaniques sont en acier inoxydable 304 ou en acier 45#, anti-corrosion et antirouille.

Caractéristiques:

1. La chambre d'essai résultante est isolée avec un panneau isolant au silicate de calcium et est équipée d'une fenêtre d'observation résistante à la température.

2. L'ensemble de support d'échantillon en acier inoxydable est monté sur une plateforme coulissante pour permettre un chargement sûr et facile de l'échantillon d'essai.

3. La chaleur radiante est appliquée au moyen d'un panneau à gaz, incliné à 30°, et dirigé vers un échantillon de système de revêtement de sol monté horizontalement.

4. Le panneau radiant génère une distribution de flux d'énergie radiante allant d'un maximum nominal de 10,9 kW/m2 à un minimum de 1,1 kW/m2.

5. Spécimen de calibration factice avec support, radiomètre calibré et montage.

6. La distance brûlée jusqu'à l'extinction de la flamme est atteinte et convertie, par calibration, en un flux radiatif critique équivalent, en kW/m2.

7. Radiomètre: Plage 0 ~ 50 kW/m2; Émissivité de surface: ε=0,95± 0,05.

8. Un système de mesure de fumée, selon DIN 50055, est monté sur un cadre séparé au niveau de la cheminée d'évacuation.

9. Rack de contrôle pour une utilisation pratique, permettant l'observation de l'appareil et des commandes lors de la mise en place et de la calibration de l'équipement.

10. Il dispose de la fonction d'allumage automatique du panneau radiant et d'une coupure de sécurité.

Gamme d'application:

L'appareil d'essai de flux de chaleur radiante pour revêtements de sol est destiné aux matériaux de pavage qui sont placés horizontalement et exposés à un champ de rayonnement thermique incliné avec une petite flamme; divers matériaux de revêtement de sol tels que: tapis textiles, panneaux de liège, panneaux de bois, feuilles de caoutchouc et sols en plastique et matériaux de pulvérisation de sol.

Paramètres techniques:
