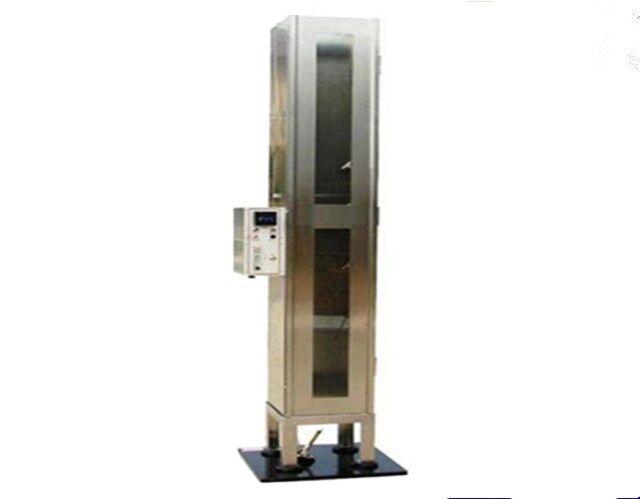

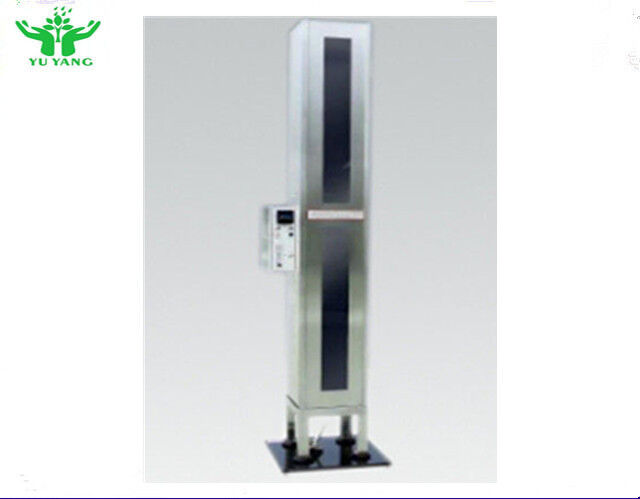

NFPA 701-2004 Méthodes 2 Testeur de propagation de la flamme pour les textiles et les films

Ce testeur de propagation de la flamme est conçu pour évaluer la propagation de la flamme au-delà de la zone exposée aux sources d'allumage.autres textiles, y compris les textiles multicouches, films, stores en plastique avec ou sans renforcement ou support, et matériaux dont la densité de surface est supérieure à 700 g/m2.

NFPA 701-2004 Méthodes 2

• Dimensions du four: longueur et largeur (305 ± 5) mm, hauteur (2130 ± 10) mm
• Construction: acier inoxydable 304 de 1,5 mm d'épaisseur avec fenêtre d'observation transparente
• Barre d'échantillonnage supérieure: positionnée à 1190 ± 10 mm du bord inférieur du four avec des trous d'alignement horizontaux de 4 mm
• Composition de la barre supérieure: barres d'acier de diamètre (1,5 ± 0,1) mm ou (3,0 ± 0,1) mm, longueur (330 ± 10) mm avec extrémités tranchées
• Barre d'échantillonnage inférieure: barres d'acier de diamètre (1,5 ± 0,1) mm, de longueur (255 ± 10) mm avec des extrémités tranchées
• fils de guidage verticaux: paires de fils d'acier souple placées à 100 ± 5 mm du centre, à 200 ± 5 mm de distance
• Distance entre les fils: 25 ± 2 mm entre l'avant et l'arrière de la chambre
• Montage du fil de guidage: barres de 6 ± 0,05 mm de diamètre
• Chambre supérieure: déflecteur en fibre de verre (1000 ± 10) mm × (125 ± 5) mm avec extrémités renforcées

• Installation: siège fixe avec inclinaison de 20 degrés
• Résultats thermiques: 800 à 1000 BTU/ft3
• Position de la buse: à 100 mm du fond de l'essai
• Débitmètre: type de rotor avec une portée maximale de 150 L/h ou 300 L/h
• Valve d'aiguille: réglage de la hauteur de la flamme
• Indicateur de pression: gamme de 0 à 1 MPa avec une précision de 0,5.
• Mesure de la flamme: échelle de précision de 1 mm

• Allumage: allumage automatique à haute tension
• Températeur de combustion: 0-99,99s programmable, résolution de 0,01s, précision de 0,1s
• Températeur de combustion continue: 0-99,99s programmable, résolution de 0,01s, précision de 0,1s
• Automatisation: contrôle intégré de l'allumage, du calendrier de combustion et de la durée de combustion continue
