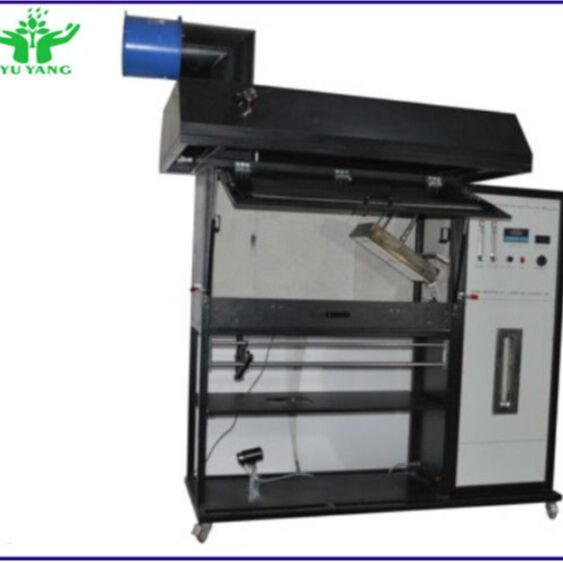

ISO 9239-1 ASTM E 846 Appareil d'essai pour le flux de chaleur rayonnante des revêtements de sol

L'essai ISO 9239 des panneaux de revêtement de sol radiants est la pierre angulaire des essais de réaction des revêtements de sol aux incendies dans le système Euroclass.L'appareil mesure la propagation de la flamme de l'échantillon sous exposition thermique à l'aide d'une source d'allumage de chaleur rayonnante.L'exposition thermique simule un feu qui se développe dans la pièce d'origine et qui rayonne à travers une ouverture de porte sur le sol d'une pièce ou d'un couloir adjacent.

Cet appareil d'essai de panneau de revêtement de sol peut également être utilisé pour les essais conformes aux normes ASTM E648 et DIN 4102; Partie 14.

• GB/T 11785 "Mesure des performances de combustion des revêtements de sol - source de chaleur radiante"
• ISO 9239-1:2002 "Performance de combustion des revêtements de sol partie 1 - la performance de combustion est déterminée avec une source de chaleur rayonnante"
• ASTM E648: Méthode d'essai standard pour le flux radiant critique des systèmes de revêtement de sol utilisant une chaleur radiante
• ASTM E970: Méthode d'essai standard pour le flux radiant critique de l'isolation du sol de grenier exposé à l'aide d'une source d'énergie thermique radiante
• NFPA 253: Méthode d'essai standard pour le flux radiant critique des systèmes de revêtement de sol utilisant une source d'énergie thermique radiante

• Chambre d'essai isolée avec panneau d'isolation en silicate de calcium et fenêtre d'observation résistante à la température
• Ensemble de support d'échantillon en acier inoxydable monté sur une plate-forme coulissante pour un chargement sûr et facile des échantillons
• Panneau radiant à gaz incliné à 30o, dirigé vers un échantillon de revêtement de sol monté horizontalement
• Distribution du flux d'énergie radiante allant de 10,9 kW/m2 au maximum nominal à 1,1 kW/m2 au minimum
• Échantillon d'étalonnage fictif avec support, débitmètre de chaleur étalonné et montage
• Distance brûlée jusqu'à l'extinction de la flamme convertie en flux radiant critique équivalent en kW/m2
• Émetteur de flux de chaleur: plage de 0 à 50 kW/m2; émissivité de surface: ε=0,95±0.05
• Système de mesure de la fumée conforme à la norme DIN 50055 monté sur un cadre séparé à l'échappement
• Plateau de commande pour une observation pratique lors de l'installation et de l'étalonnage de l'équipement
• Allumage automatique du panneau de rayonnement avec coupure de sécurité
• Brûleur à allumage automatique mobile de type T
• Capot en acier inoxydable avec ports de mesure de la fumée
