Appareil d'essai du flux de chaleur radiante pour revêtements de sol ASTM E648

Cette méthode d'essai mesure le flux radiant critique des revêtements de sol montés horizontalement exposés à une source d'allumage en flamme dans un environnement de chaleur radiante graduée dans une chambre d'essai.Il peut également mesurer le flux radiant critique pour l'isolation en cellulose du sol du grenier exposé.

Convient à tous les types de revêtements de sol, y compris les tapis textiles, le bois mou, le bois, le caoutchouc et les revêtements de sol en plastique, et les matériaux de pulvérisation des planchers.L'appareil évalue les performances de combustion des systèmes de revêtements de sol, y compris les substrats, des matériaux de support, ou toute modification susceptible d'affecter les résultats des essais.

• GB/T 11785: Mesure des performances de combustion des revêtements de sol - source de chaleur rayonnante
• La norme ISO 9239-1 est la suivante:2002: Performance de combustion des revêtements de sol Partie 1 - Performance de combustion déterminée avec une source de chaleur radiante
• ASTM E648: Méthode d'essai standard pour le flux radiant critique des systèmes de revêtement de sol utilisant une chaleur radiante

• L'alimentation électrique: AC 220V, 50HZ
• Puissance totale: 2 kW
• Précision du chronomètre: < 1 s/h
• Plage de mesure du flux de chaleur: (0-15) Kw/m2
• La précision du débitmètre de chaleur: ± 0,2 kW/m2 (< ± 3%)
• Plage de température de rayonnement thermique: 400 à 600°C, précision ± 0,5°C
• Erreur de température du corps noir: ±5°C
• Vitesse des gaz d'échappement: (2,5 ± 0,2) m/s
• Capacité d'échappement: (39 à 85) m3/min

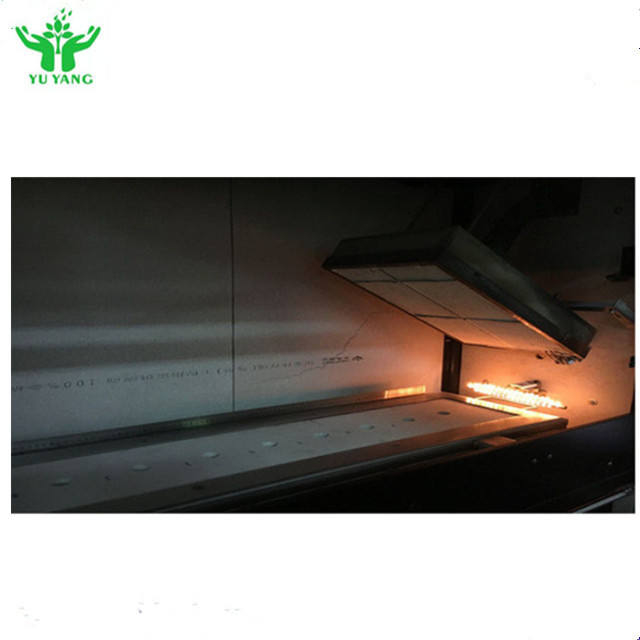

• Panneau de rayonnement réfractaire poreux: 300 mm × 450 mm, capacité ~ 900 °C
• Thermocouple: thermocouple en acier inoxydable enveloppé de 3,2 mm de diamètre K
• Exigences relatives à la répartition du flux de chaleur:
  • Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure à:
  • 400 mm: (5,0 ± 0,4) KW/m2
  • 600 mm: (2,4 ± 0,2) KW/m2
• Les gaz de combustion: propane (fourni par le client)
• Débit de gaz de combustion: (0,026 ± 0,002) L/S
• Brûleur à combustion: diamètre extérieur 10 mm, diamètre intérieur 6 mm, avec 35 trous de 0,7 mm
• Hauteur de flamme: 60 à 120 mm réglable
• Système d'allumage: allumage électronique haute tension
• Système d'échappement: un ventilateur d'échappement puissant s'active automatiquement après l'essai

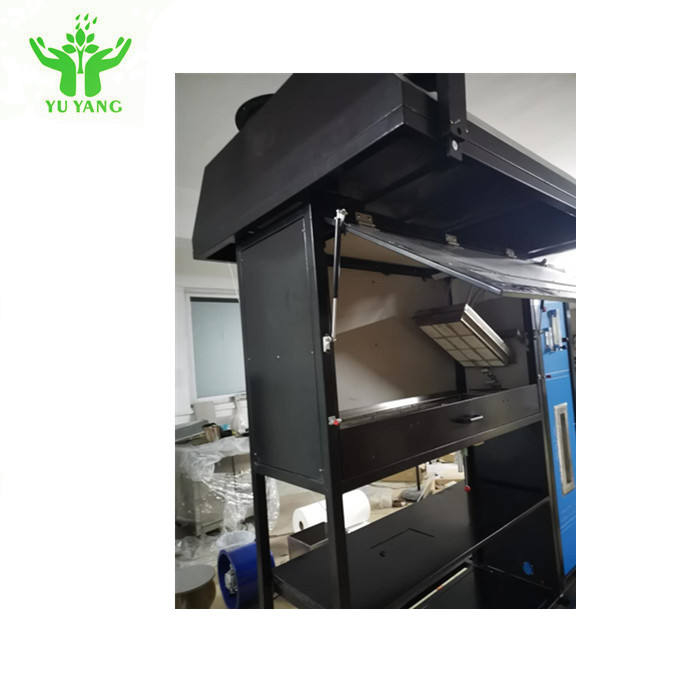

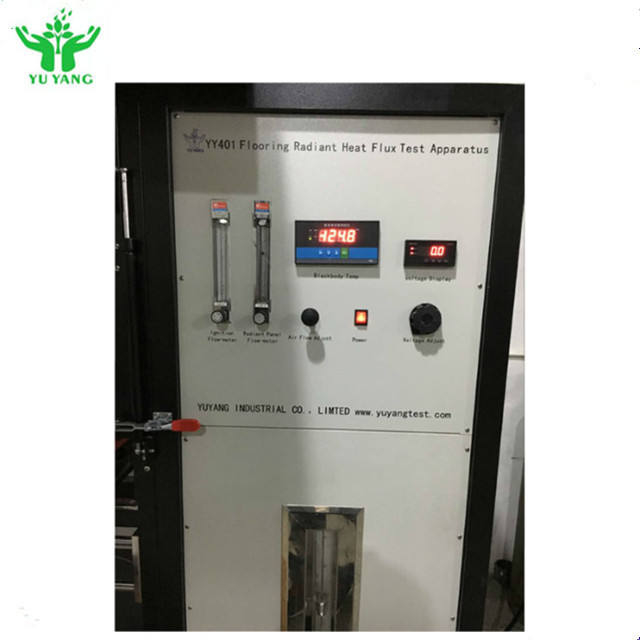

• Comprend une chambre de combustion et une boîte de commande
• Les dimensions de la chambre de combustion sont de 1420 × 1200 × 2300 mm.
• Dimensions globales: 2530 × 1270 × 2700 mm (incluant l'armoire électrique)
• Matériaux: acier inoxydable 304 de haute qualité (épaisseur 1,2 mm), usinage CNC
• Blowtorch: acier inoxydable 304, entièrement conforme aux normes GB/T11785
• Autres composants: 304 en acier inoxydable ou en matériau A3 avec revêtement épais pour résistance à la corrosion

• Système contrôlé par ordinateur avec système d'exploitation Windows XP
• Inclut ordinateur et imprimante
• Logiciel de mesure de la transmission lumineuse avec capacité de sortie de courbe
• Caractéristiques de sécurité: protection contre la surcharge de puissance, protection contre le court-circuit, protection contre la surcharge de la boucle de commande
