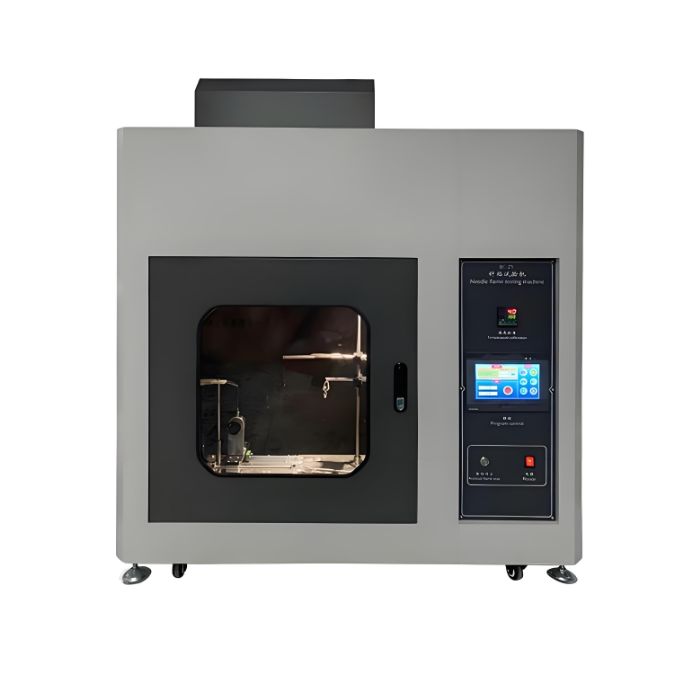

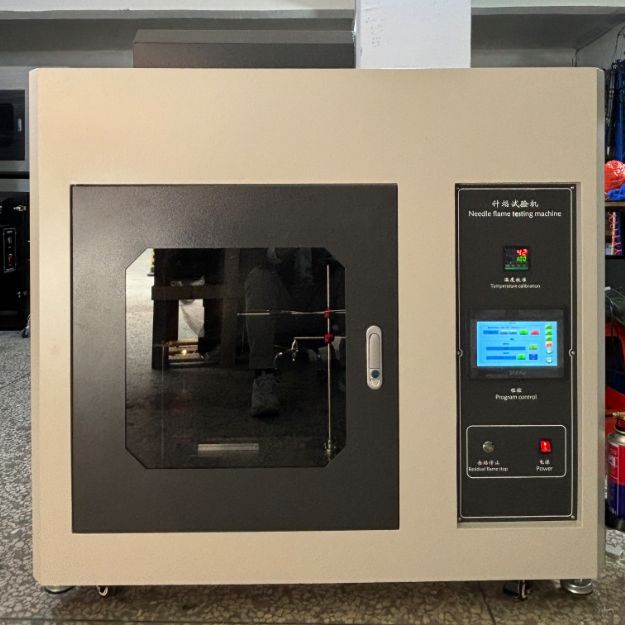

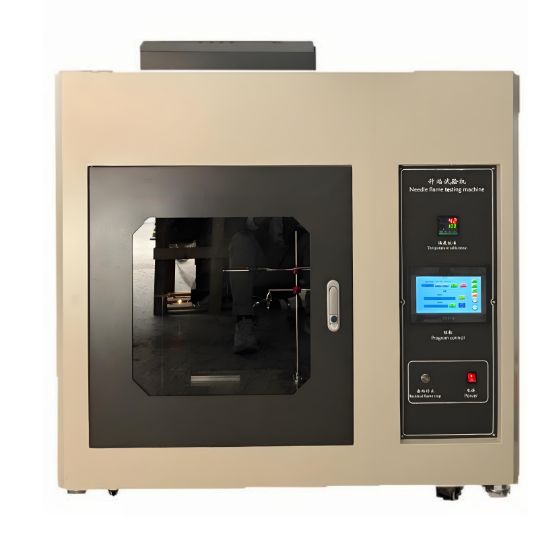

Testeur de combustion à la flamme d'aiguille IEC 60695
Description :
L'instrument de test de flamme est l'élément de test simulé spécifié dans la norme IEC60695-2-2 1991 (deuxième édition), GB5169 et le premier amendement à la norme IEC60695-2-2 (mars 1994).L'appareil de test à la flamme d'aiguille utilise un brûleur à aiguille de taille spécifiée (Φ0,9 mm) et un gaz spécifique (butane ou propane). Il est dirigé vers l'éprouvette à un angle de 45 ° pour la combustion. Le risque d'inflammation des petites flammes causées par des conditions de défaut internes dans l'équipement est évalué en fonction de l'inflammation ou non de l'éprouvette et de la couche de coussin d'allumage, de la durée de l'inflammation et de la longueur de la combustion.
Applications :
L'appareil de test de flamme convient à la recherche, à la production et au contrôle qualité des équipements électriques et électroniques et de leurs composants, y compris l'éclairage, les appareils électriques basse tension, les appareils électroménagers, les équipements électriques pour machines-outils, les moteurs, les outils électriques, les instruments électroniques, les instruments électriques, les équipements de technologie de l'information, les équipements de service électrique, les connecteurs électriques et les pièces auxiliaires. Il est également applicable aux industries des matériaux isolants, des plastiques techniques ou d'autres matériaux inflammables solides.
Paramètres :
|
Brûleur à aiguille
|
Acier inoxydable, trou intérieur Φ 0,5 mm ± 0,1 mm, diamètre extérieur Φ 0,9 mm, longueur Φ 35 mm
|
|
Angle du brûleur
|
Peut être vertical (lors du réglage et de la mesure de la hauteur de la flamme) et incliné à 45° (pendant le test)
|
|
Allumer la couche de lit
|
L'épaisseur est supérieure à 10 mm, la planche de pin blanc est recouverte de papier de soie standard de 12 g/m 2 ~ 30 g/m 2, et la distance par rapport au lieu d'application de la flamme est de 200 mm ± 5 mm
|
|
Couper le gaz
|
95 %, gaz butane (gaz de référence)
|
|
Gradient de température de la flamme de gaz
|
100℃±2℃ ~ 700℃±³℃ (température ambiante ~ 999℃), 23,5 s±1,0 s (1 s ~ 99,99 s)
|
|
Les flammes étaient hautes
|
12 mm ± 1 mm (réglable)
|
|
Temps d'allumage
|
5 s, 10 s, 20 s, 30 s, 60 s, 120 s-1 +0 s (l'affichage numérique de 1 s ~ 999,9 s est prédéfini)
|
|
Maintenir le temps de la flamme
|
1 s ~ 99,99 s (affichage numérique, peut mettre en pause manuellement et maintenir l'affichage numérique)
|
|
Espace expérimental
|
≥0,5 m3, fond noir
|
|
Outline dimension
|
Longueur 1000 mm x largeur 650 mm x hauteur 1140 mm, trou d'échappement Φ 115 mm ;
|
Étapes de l'opération de test :
1. Serrage des échantillons : serrer les échantillons conformément aux exigences de la norme et régler la hauteur des échantillons montés sur le dispositif.
2. Régulation de la flamme : Appuyez sur le bouton « ouvrir le gaz » (allumage automatique) pour ouvrir la source de gaz, ouvrez la vanne du débitmètre, placez l'indicateur de hauteur de la flamme sur le dessus du siège de combustion, réglez la vanne du débitmètre pour obtenir la hauteur de flamme standard (12 mm±1).
3. Cette machine est équipée d'un dispositif de vérification de l'intensité de la flamme. Le mode d'emploi est le suivant : Tout d'abord, placez le fil de thermocouple, qui porte le bloc de cuivre de mesure de la température, directement au-dessus de l'aiguille. Ensuite, appuyez sur le bouton « Démarrer le gaz (allumage automatique) » pour démarrer l'étalonnage de la température. Après avoir appuyé sur le bouton et que la flamme se stabilise, placez la sonde de température au-dessus du point d'allumage du brûleur et surveillez simultanément le thermomètre et la minuterie. Lorsque la température atteint 100℃, la minuterie démarre automatiquement. Lorsque la température atteint 700℃, la minuterie s'arrête automatiquement. Vérifiez si le temps sur la minuterie est de 23,5 S±1,0 S. (Exigence standard : 23,5 S±1,0 S).
4. Réglage de l'angle : Cliquez sur l'écran pour démarrer (vous devez cliquer à l'origine) pour ouvrir automatiquement le bas du produit limite afin de former un angle de 45 degrés.
5. Allumer la flamme. Réglez le « temps d'alimentation en feu », réglez la position de l'échantillon et du brûleur.
Démarrez le test. Le brûleur se déplacera automatiquement vers la droite et commencera à fournir de la chaleur à l'échantillon une fois qu'il sera en position.
