Système de vision entièrement automatique équipement optique CNC vidéo machine de mesure d'engrenage CNC

Description du produit :

Capacité d'inspection améliorée avec un ensemble de test électrique à grossissement de lentille de 0,7 à 4,5X

L'instrument de mesure d'image optique est un outil de haute précision qui intègre les technologies optiques, mécaniques, électroniques et de traitement d'image par ordinateur.

Il utilise un système d'amplification optique pour agrandir l'objet mesuré, qui est ensuite capturé par des caméras CCD et envoyé à un ordinateur pour analyse. L'objectif principal de l'OIMO est de mesurer les dimensions, les angles et les positions de pièces de précision complexes en fonction de la forme du contour et de la surface.

L'OIMO possède de nombreuses caractéristiques exceptionnelles. Tout d'abord, il est très précis grâce à l'utilisation d'une technologie optique et électronique avancée, ce qui lui permet de mesurer dans la plage du micron. De plus, l'OIMO a la capacité de détecter et d'identifier rapidement les caractéristiques de l'image grâce à un processus automatique et guidé par ordinateur. De plus, il dispose d'une interface logicielle embarquée facile à utiliser et est équipé de fonctions semi-automatisées pour simplifier les mesures manuelles. En outre, l'OIMO a un large éventail d'applications dans les industries de l'électronique, de la machinerie, des moules et de l'automobile, jouant un rôle important dans le contrôle de la qualité et l'optimisation des processus.

En somme, l'OIMO permet aux fabricants d'augmenter la qualité de leurs produits et l'efficacité de leur production. Avec l'aide de l'OIMO, de nombreuses entreprises de l'industrie manufacturière moderne sont en mesure d'améliorer considérablement leur production.

Caractéristiques :

Les instruments de mesure d'image optique offrent de nombreux avantages, notamment dans la détection de pièces complexes. Composés de courbes, de surfaces et de trous sophistiqués, ces instruments sont capables de détecter plusieurs pièces simultanément.

De plus, les instruments de mesure d'image optique sont capables d'effectuer des mesures sans contact, ce qui permet de protéger l'objet et d'éviter toute erreur causée par le contact.

Cette méthode offre également un haut degré d'automatisation. En utilisant le traitement informatique pour l'identification des caractéristiques et la mesure automatisée, la précision et la vitesse de mesure sont considérablement améliorées.

Tout cela peut être apprécié avec la tranquillité d'esprit qui accompagne une conception compacte, facile à entretenir et à réparer. Par conséquent, ces machines efficaces peuvent fonctionner de manière stable pendant de longues périodes.

Paramètres techniques :

Le déplacement de l'axe X est de 200 mm et le déplacement de l'axe Y est de 100 mm. Le déplacement de l'axe Z est de 200 mm (pour la mise au point). La précision de mesure est de 3+L/200 um. La résolution de l'axe X et de l'axe Y est de 0,001 mm. La taille de l'écran est de Ø 312, plage d'utilisation > Ø300 (avec la ligne de mesure). La plage de rotation de l'écran est de 0° à 360°, avec une résolution de 1' ou 0,01°. Le grossissement de l'objectif a quatre options : 10X, 20X, 50X et 100X. La vue de l'objet en mm est de Ø30, Ø15, Ø6 et Ø3. La distance de travail en mm est de 77,7, 44,3, 38,4 et 25,3. La hauteur maximale de la pièce est de 90 mm pour les quatre options. Le système de traitement des données est le système de traitement des données multifonction DP-100 qui apparaît en anglais et peut collecter des données et mesurer le point, la ligne, le cercle, l'angle et la distance. L'éclairage de la transmission et de la réflexion est une lampe halogène de 24V/150W. L'alimentation est de 110V/220V(AC), 50/60HZ, et la puissance totale est de 400W. Le refroidissement est le refroidissement par air forcé froid. Les dimensions de cet appareil sont de 1750*920*1700mm, tandis que le poids de la machine est de 170kg.

Applications :

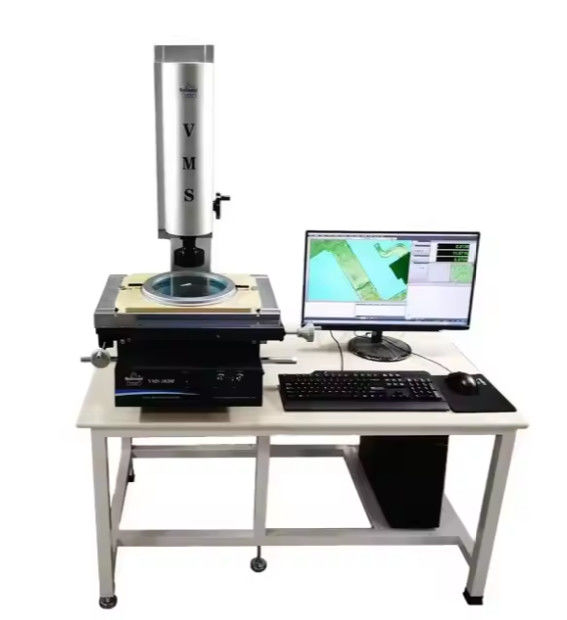

Le système de mesure vidéo manuel YUYANG YYM-2010 est une solution idéale pour les applications de mesure industrielle. Il est fabriqué à DONGGUAN avec un déplacement à trois axes de 200*100 mm et une résolution de 0,001 mm. La précision de mesure atteint jusqu'à ±3,5μm, et la dimension est de 500*700*1100. Le système est équipé d'une lumière de surface et d'une lumière de transmission utilisant des LED, avec une luminosité réglable. Il est particulièrement parfait pour le projecteur de profil et le système de mesure vidéo manuel.

Le système de mesure vidéo manuel YUYANG YYM-2010 offre une solution de mesure fiable et précise pour diverses industries. La haute précision et la résolution de ce système garantissent la précision et la répétabilité des résultats de mesure. Il dispose également d'une conception conviviale avec une luminosité réglable et une utilisation facile, ce qui en fait un choix idéal pour les applications de mesure industrielle. Avec ses hautes performances et sa durabilité, le système de mesure vidéo manuel YUYANG YYM-2010 est un excellent outil pour mesurer avec précision et efficacité.

Support et services :

Emballage et expédition :

L'ensemble de test électrique est emballé en toute sécurité pour éviter tout dommage pendant le transport. Le matériel d'emballage est conçu pour protéger le produit contre les impacts externes, la poussière, l'humidité et autres conditions environnementales. Le produit est ensuite expédié dans une boîte ou un carton sécurisé vers sa destination.
