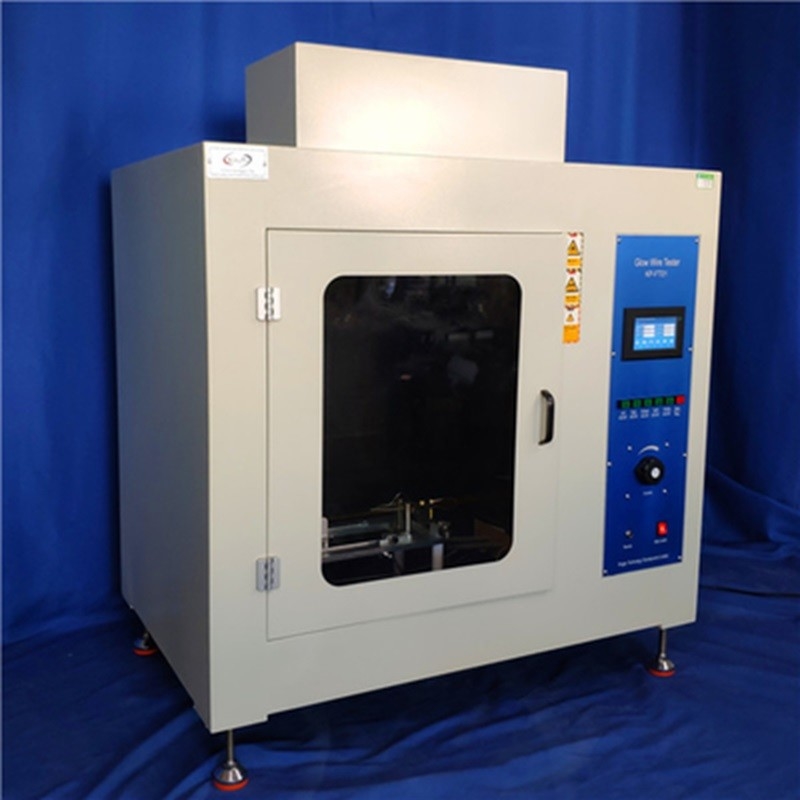

Écran tactile éclairage du fil d'essai de l'inflammabilité de la chambre d'essai de combustion

Machine d'essai de la flammabilité des fils incandescents/chambre d'essai de la flammabilité des fils incandescents/équipement d'essai de la combustion

Introduction au projet

Le testeur de fil lumineux est un projet d'expérience de simulation utilisant une source d'allumage non à flamme conformément aux exigences de la norme IEC60695-2-10, UL 746A, GB/T5169.10Je vous en prie, GB4706.1.It makes required material(Ni80/Cr20) and heating wire in required shape(Φ4mm-chromel-filament)heated up to test temperature( 550 ℃ ～ 960 ℃) for 1min and then broil the specimen using required pressure (0.95N) pendant 30s dans la direction verticale;pour vérifier si l'échantillon et le matériau de couchage s'enflamment et le temps d'allumage durable pour tester la fatalité de l'allumage des appareils électriques et électroniques finis

La température d'allumage (TIG), le matériau isolant solide et les autres matières solides combustibles, l'indice de combustibilité et d'inflammabilité (GWFI) doivent être testés.

Application du projet

Les matériaux isolants ou qui, à l'intérieur de l'équipement, sont sujets à la combustion, atteignent une certaine température et propagent la flamme.Il peut être déclenché par un fil chaud ou par une surcharge de courant de défaut et un mauvais contact, certains coulent à travers le fil, les composants composants et provoquer les parties voisines à s'enflammer.

Paramètre technique

1Température du fil lumineux: 100 à 1000 °C ± 2 °C (réglable en permanence)
2Temps de cuisson: 0-999.9s±0.1s réglable (généralement choisir 30s)
3Temps d'allumage: 0-999.9s±0.1s, enregistrement automatique, suspension par fil
4Temps d'étouffement: 0-999.9s±0.1s, enregistrement automatique, suspension par fil
5- Thermocouple: Φ1,0 mm blindé importé (type K)
6Fil lumineux: Φ4 mm de filament de chrome (Ni80/Cr20)
7. Griller à la profondeur: 7 mm±0,5 mm
8Pression de l'échantillon: 0,95 N ± 0,1 N
9Vitesse d'essai: de 10 mm/s à 25 mm/s.
10. Norme: IEC60695-2-10.
11Procédure d'essai: commande automatique, système d'échappement indépendant
12. Norme de référence: IEC60695-2-10:2000, UL746A
13. Volume du studio: plus de 0,5 mètre cube (peut être personnalisé en 0,75 ou 1 mètre cube)
14Dimension extérieure: 1100 mmW × 700 mmD × 1300 mm
15Contrôle: écran tactile micro-ordinateur à puce unique + double système de contrôle de type bouton, jauge de température de haute précision, système de contrôle électrique indépendant, forte anti-interférence.
16Opération à haut rendement: Opération à une seule touche, rapide et très efficace
17. Intégration standard: procédures d'essai du programme conformément aux procédures d'essai réelles.

Les spécifications

Diamètre du thermocouple: - 0,5 mm

Capacité des chambres: - 0,5 m3

Autres appareils électroniques

Plage de chronométrage: de 0 à 99,99 s

Matériau:-SUS 304 en acier inoxydable

Matériau d'essai:-Matériaux isolants ou solides combustibles

Numéro de modèle:-D399

Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur de freinage doit être égale ou supérieure à:

courant de chauffage: -120 ~ 150 A

Norme: CEI 60695

Fil chaud:- fabriqué à partir de nickel/chrome

Description du produit

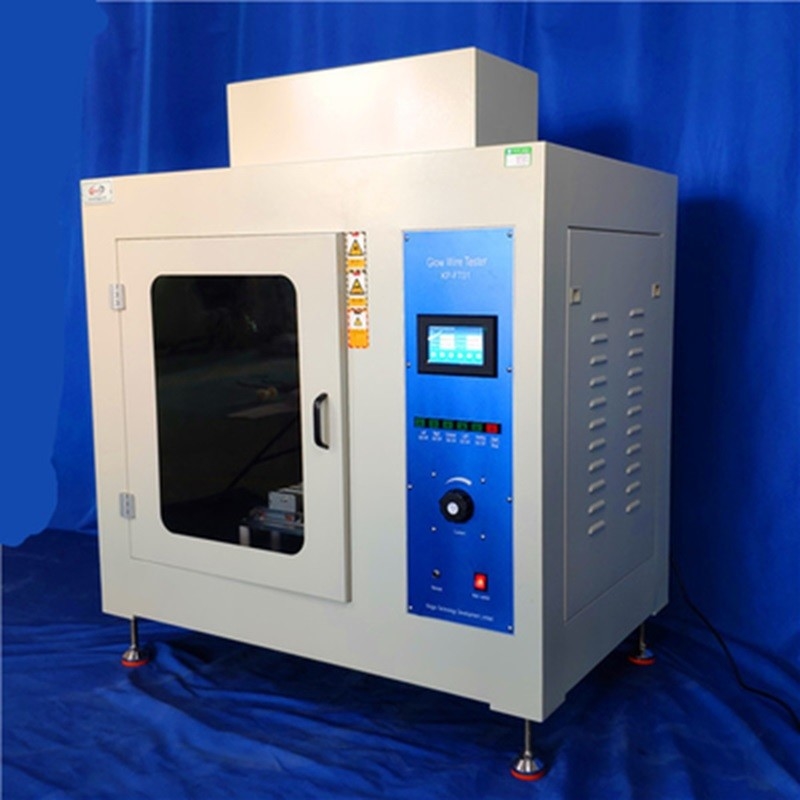

Équipement d'essai pour le testeur de fil lumineux IEC 60695

Le test

À gauche: petit véhicule porteur d'échantillon à gauche

À droite: porte-échantillon petite voiture aller à droite

Évacuation: épuisant

Lumière: éclairage

Chauffage: régler le courant, atteindre la température requise.

Démarrage: le porte-échantillon avance automatiquement, les minuteurs (temps de brillance, Ti, Te) commencent à fonctionner, le porte-échantillon revient lorsque le temps de brillance réglé (30 s) est atteint.

Temps d'éclairage: 30s

Ti: la durée allant du début de l'application de la pointe jusqu'au moment où l'échantillon d'essai ou le tissu d'emballage placé en dessous s'enflamme;

Te: La durée allant du début de l'application des pointes jusqu'à la disparition des flammes pendant ou après la période d'application.

Boîte de commande: lorsque l'échantillon commence à brûler, appuyez sur le bouton de la boîte de commande pour obtenir le temps d'allumage Ti; lorsque la flamme s'éteint, appuyez sur le bouton de la boîte de commande pour obtenir le temps d'extinction de la flamme Te.

Lorsque l'essai est terminé, n'ouvrez pas la fenêtre d'affichage avant l'échappement pendant au moins 2 min.

Procédure d'essai

Questions fréquentes

C'est quoi un test de fil lumineux?

L'essai du fil lumineux utilisé dans les matières plastiques électriques permet d'évaluer la capacité du plastique à s'allumer ou la propagation du feu dans les appareils.En tant qu'essai de sécurité, son but est de résister à l'allumage et de s'éteindre par lui-même afin d'éviter qu'un composant électrique ne se surchauffe..

De quoi le fil lumineux est-il capable?

La compatibilité des fils lumineux est une défaillance du câblage des appareils en court-circuit, en particulier des accidents causés par une mauvaise manipulation humaine, un test qui garantit la sécurité et évite le sur courant ou les systèmes.

Quelle est la norme IEC 60695?

It specifies a procedure to a small-flame ignition source for comparing the relative small-scale laboratory screening burning behavior of vertically or from plastic and other non-metallic horizontally oriented specimens made materials, exposée à une puissance nominale de 50 W.
