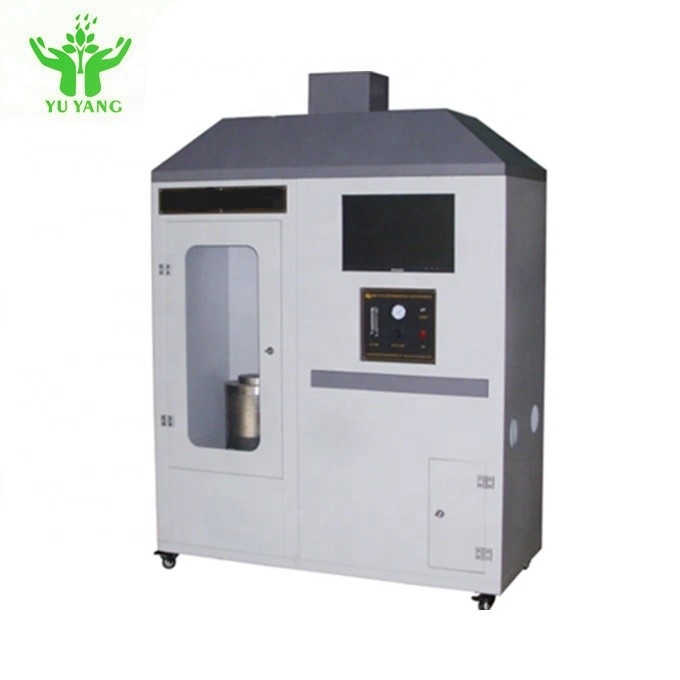

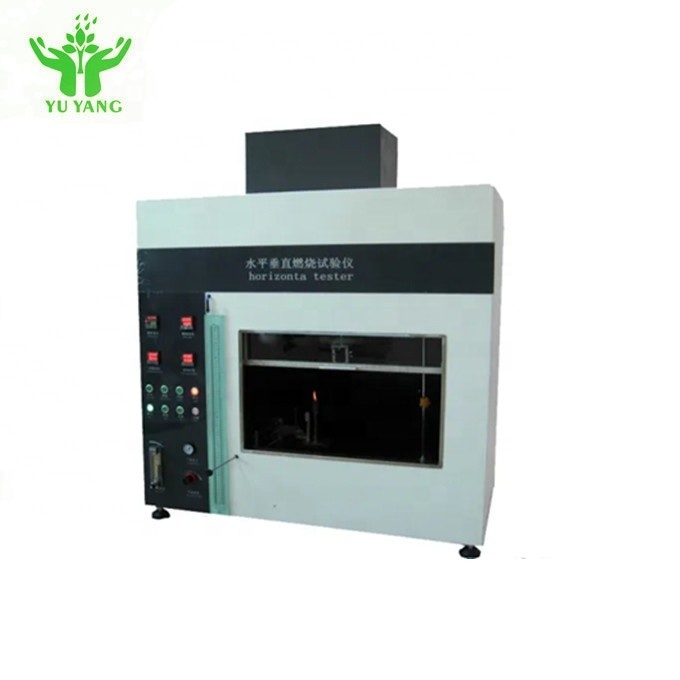

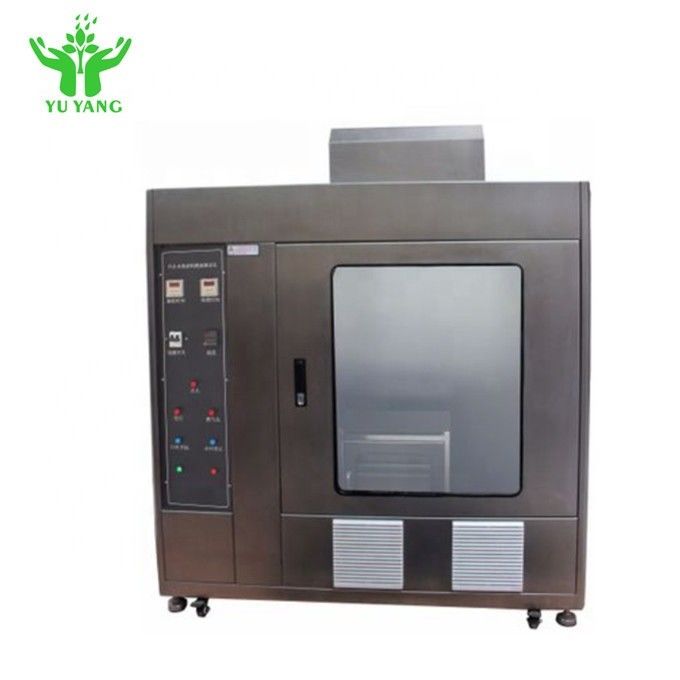

Équipement d'essai d'inflammabilité de la verticale 25mm UL94 IEC707 pour le plastique

Équipement de test en plastique de la flamme UL94 de chambre verticale d'essai

Description :

Norme :

GB/T 2408, GB/T 4610, UL94, ASTM D1929, IEC707

Structures :

1. Chambre d'essai : L'entrée principale est équipée d'une fenêtre et d'un pare-soleil opaque qui peuvent bloquer la fenêtre. Le fond de la boîte carrée est équipé d'un papier d'aluminium de soufflage pour empêcher la surpression, et le dessus est équipé d'un dispositif de régulation de pression à l'intérieur de la boîte.

2. Dimensions intérieures : ± 3mm, ± 3mm, ± 3mm de la taille 914 de la largeur 914 de la profondeur 610 ;

3. Dimensions externes : taille 1680mm, largeur 1450mm, profondeur 850mm (cette taille est pour la référence seule)

4. Matériel : plaque d'acier de 1.5mm, peinture électrostatique de cuisson de riz blanc, intérieur noir de peinture

5. Système de mesure photoélectrique :

5,1 source lumineuse : 6.5V lampe à incandescence, longueur d'onde légère 400~750nm.

5,2 récepteur : La cellule photo-électrique de silicium, la transmittance légère est 0% pour aucune lumière, et la transmittance légère est 100% sans obstruction.

6. Cône de rayonnement :

6,1 cône de rayonnement : Il se compose d'un élément de chauffe avec une puissance évaluée de 2600W, qui peut fournir l'intensité de rayonnement 10KW/m2~50KW/m2 au centre de la surface témoin.

6,2 appareil de chauffage de cône de rayonnement : puissance 3000W, contrôleur de température monophasé indépendant de transformateur d'isolement, contrôle de transformateur d'alimentation d'énergie de thyristor

6,3 mètre d'écoulement de la chaleur : un secteur plat avec une gamme de mesure de 50 kw/m2 et une aire de réception de rayonnement de 10 millimètres, avec le refroidissement par l'eau

6,4 bougie d'appareillage d'essai d'inflammabilité de densité de fumée : Le bec de bougie est fait de tube d'en cuivre d'ouverture de Φ4.0mm, et la mesure de longueur de flamme et horizontale sont 30mm.

7. Système de combustion : se compose d'une valve de régulation de pression, d'un filtre, d'un compteur de débit de vanne de régulation, et d'un brûleur.

7,1 le gaz est propane avec une pureté de 95% ou plus

7,2 brûleur : se compose d'une bougie et d'un bec. Le bec est à une position horizontale de 10 millimètres au-dessus de l'extrados du spécimen et a placé au centre du spécimen.

Spécifications :

La température d'essai : 0~500℃

Exactitude de la température : ℃ du ± 1

Diamètre s'ouvrant : 25mm

Circulation d'air : 0~100mm/s (réglable)

Puissance : AC220V, 50HZ

Dimension : L1400*W600*H1900 (millimètre)

La pièce expérimentale du dispositif est comme suit : la coquille de four, tube de four, chambre à air, disque témoin, chemise de chauffage, isolation, courant ascendant, source d'air, dispositif de contrôle de température, dispositif automatique d'allumage.
