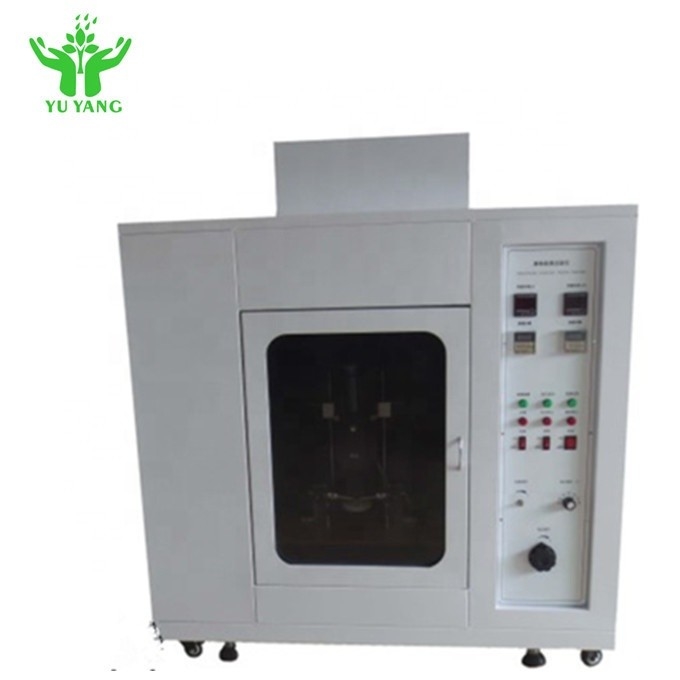

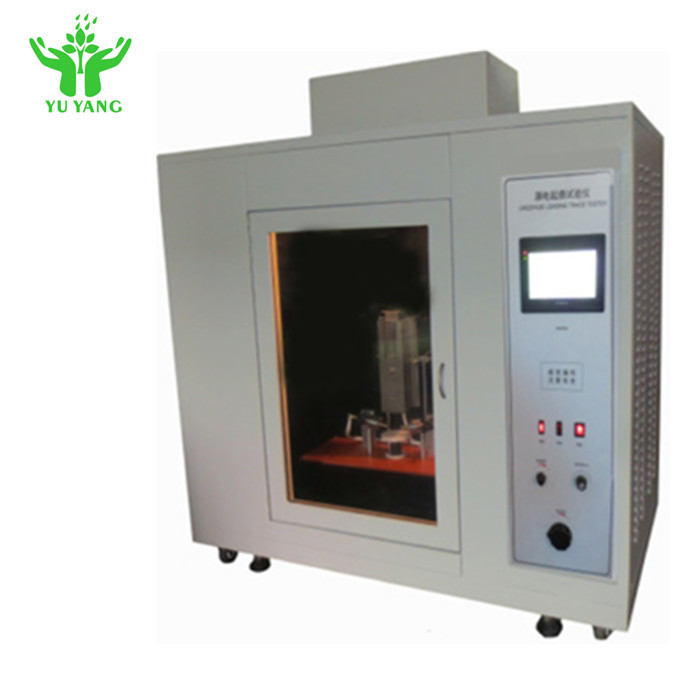

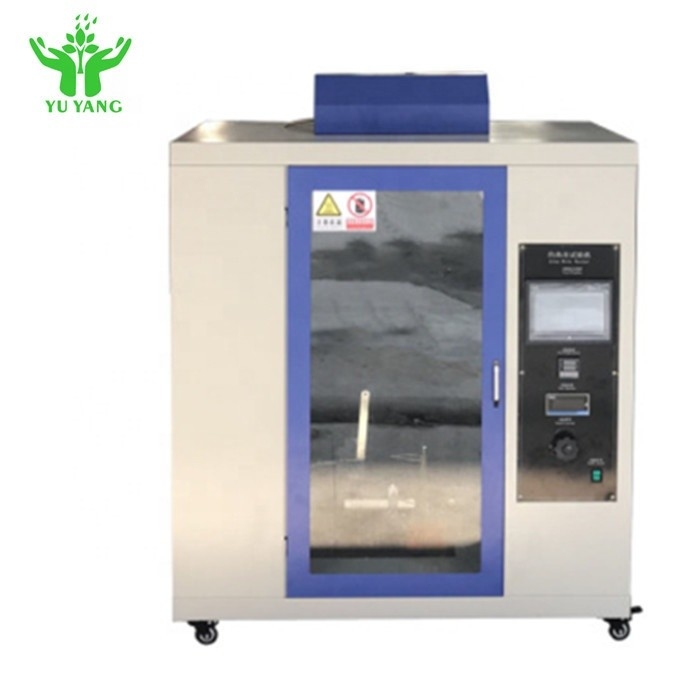

ASTM D3638-92 dépistant l'appareil de contrôle d'index, essai de la basse tension 44-50Drops/Cm3

Basse tension d'ASTM D3638-92 dépistant l'équipement d'essai d'inflammabilité d'appareil de contrôle d'index

Description :

La basse tension d'ASTM D3638-92 dépistant l'appareil de contrôle simule l'état humide/humidité, l'index de cheminement d'essai (CTI)

et anti index de cheminement (PTI). Il est employé pour les produits électroniques électriques, isolants solides de

appareil électrodomestique et d'autres produits.

Méthode d'essai :

Sur la surface du solide isolez le matériel, à l'electrode en platine ordonnée de 2mmx5mm, exercent un certain

le temps de tension et d'ensemble 30s, s'égouttent le volume ordonné de baisse (0.1%NH 4CL) à 35 millimètres de taille, puis évaluent solide

surface du matériau d'isolation sous le champ électrique combiné et la capacité moyenne de tolérance de pollution,

déterminez son index de cheminement (CTI) et anti index de cheminement (PTI).

Norme d'essai :

IEC60112 : 2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 et tout autre essai équivalent

norme.

Caractéristiques :

1. Matériel d'électrode : platine/acier inoxydable

2. Taille d'électrode : (2mm±0.1mm) X (5mm±0.1mm) X (40mm±5mm), l'electrode en platine 12mm, 30°±2° ne peut pas

3. Distance d'électrode : 4.0mm±0.01mm, angle 60 °±5°

4. Pression d'électrode : 1.00N±0.001N

5. Résistance de solution d'essai : solution UN 0.1%NH 4CI, 3.95±0.05 Ω.m, solution B 1.98±0.05 Ω.m

6. Volume de baisse : 20 gouttes 0.380~0.480g, 50 gouttes 0.997~1.147g (réglables)

7. Taille de baisse : 35mm±5mm (réglable)

8. Temps de baisse : 30s±10.1s, affichage numérique, préréglage, temps 24.5min±2min de 50 gouttes

9. Quantité de baisse : 1-9999, affichage numérique, préréglage

10. Vitesse du vent d'essai : 0.2m/s

11. Tension d'essai : 100V~1000V (division d'échelle 25V, réglables)

12. Chute de tension de puissance : 8% quand 1.0A±0.1A

13. Dimension externe de chambre : 600Wx1000Hx500D millimètre

14. Diamètre de bouche d'air : 100mm

15. Alimentation d'énergie : C.A. 1 phase 220V 50/60Hz 500W
