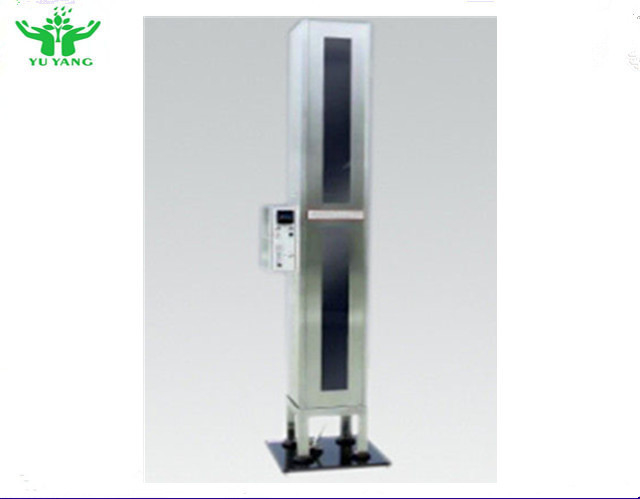

Équipement d'essai d'inflammabilité de propagation de NFPA 800-1000BTU/Ft3

Les méthodes de NFPA 701-2004 2 textiles et films l'appareil de contrôle de propagation de la flamme

Application :
Il est employé pour évaluer la propagation de la flamme au delà du secteur a exposé la source d'allumage. Il s'applique
aux doublures et aux tissus vinyle-enduits de panne d'électricité de tissu comprenant les tissus multicouche, films et abat-jour en plastique,
avec ou sans le renfort ou le support, avec la densité de secteur plus grande que 700g/m2.

Norme :
Méthodes 2 de NFPA 701-2004

Spécifications :
1. Laboratoire : selon 12,2 de NFPA 701-2004
1,1 caractéristiques de four : longueur, largeur (305 ± 5) millimètre, taille (2130 ± 10) millimètre ;
1,2 structure : fait profondément de 1.5mm 304 # acier inoxydable. Devant un voyant à niveau visible transparent ;
1,3 échantillon supérieur Rod :

1.3.1 du fond du ± 1190 de bord de corps de four 10mm, les deux côtés devraient être placés à 4mm
alignement horizontal du trou ;
1.3.2 se compose des tiges en acier avec un diamètre (1,5 ± 0,1) de millimètre ou (3,0 ± 0,1) de millimètre et d'une longueur de (330
± 10) millimètre, lesquels l'extrémité est coupée en point pointu ;
1,4 tige inférieure témoin : se composant des tiges en acier avec un diamètre (1,5 ± 0,1) de millimètre et (255 ± 10)
millimètre dans la longueur, lesquels l'extrémité sera coupée en point pointu ;
1,5 ligne de guide verticale :
1.5.1 une paire de fils de guide verticaux faits de fils d'acier mous est située au centre du corps de four
(100 ± 5) millimètre des deux côtés gauches et droits (la distance des paires de fils est (200 ± 5) millimètre) ;
1.5.2 la distance entre les lignes de chaque paire est (25 ± 2) les millimètres (de l'avant à soutenir dans la boîte)
1.5.3 le fil de guide vertical sera monté sur une tige de diamètre (6 ± 0,05) millimètre
1,6 la partie supérieure de la salle d'essai sera installée avec la cloison de tissu de fibre de verre avec des dimensions de
(millimètre 1000 de × de ± 10) (125 ± 5) millimètre ; le tissu de fibre de verre sera fait avec le fil de couture en verre à chacun
extrémité (40 millimètres de × de ± 3) (3 ± 0,2) millimètre (330 ± 5) millimètre, et passage par le trou (4 ± 0,5) millimètre dans
milieu du dessus de la chambre ; (4 ± 0,5) le ± du × 25 de millimètre 1) millimètre, chaque extrémité est rond ;
Brûleur 2 :
2,1 installé dans le siège fixe, sur une inclinaison de 20 angles ;
2,2 la chaleur de brûleur : 800BTU/pi3 | 1000BTU/pi3
2,3 bec du fond de l'essai : 100mm
2,4 débitmètre : pour le débitmètre de rotor, la portée maximale devrait être de 150 L/heure ou de 300 L/heure
2,5 soupape à pointeau : ajustez la taille de la flamme
2,6 indicateur de pression : 0 | 1Mpa, l'exactitude de 0,5
2,7 échelle de mesure de flamme : taille de flamme de brûleur de mesure et dimension de l'échantillon avec une exactitude de 1 millimètre
Unité de la commande 3 :
3,1 bougie : allumage automatique à haute tension
3,2 minuteries :
synchronisation de la combustion 3.2.1 : 0-99.99s a arbitrairement placé, la résolution de 0.01s, exactitude de 0.1s
3.2.2 continus temps de combustion : 0-99.99s a arbitrairement placé, la résolution de 0.01s, exactitude de 0.1s
3,3 : contrôle automatique : comme l'allumage, synchronisation de combustion, continue temps de combustion
