Chambre de essai 0-160kPa de flamme du fil UL1581 et du câble

Chambre de essai de flamme du fil UL1581 et du câble

Descriptions :

La chambre d'essai de flamme du fil UL1581 et du câble est employée pour examiner la représentation ignifuge d'une couche d'isolation dans des conditions anormales telles que la surchauffe et la surintensité. Cette section sera fabriquée strictement selon UL1581 la section 1080.1~1080.14 et approuvée par l'UL Cie., Ltd, qui de Guangzhou MEIhua répond entièrement aux normes d'essai de la flamme VW-1 et s'applique à FT-1 et le pi2 d'équipement d'UL1581.The a le bel aspect, l'opération de structure, simple et rapide interne raisonnable, essai précis. Elle est très utilisée par des fabricants de fil et de câble, des universités, des universités et des services d'inspection des produits.

Paramètres techniques principaux :

1. La machine se compose de cloison de chambre de combustion et de contrôle.

2. Chambre d'essai : le volume est plus grand que le secteur 4m.The au-dessus de la flamme d'essai est plus grand que 2.0m ; La chambre se compose d'un intérieur de cadre et en dehors d'épaisseur de revêtement de la plaque d'acier à hautes températures électrostatique de peinture de 1.5mm, machine-outille à commande numérique traitant et moulant, traitement externe de jet, peinture interne. Il y a deux couches de peinture, une pour la peinture antirouille, de deux pour la production de la peinture mate noire, avec la corrosion antirouille et d'autres caractéristiques.

3. Le dos de la chambre est équipé de ventilation et de dispositif d'échappement de fumée, et l'échappement obligatoire est employé. Le gaz d'échappement peut être déchargé à extérieur après que l'essai soit accompli.

4. Équipement d'opération : Il y a une fenêtre de fonctionnement au-dessous du voyant à niveau visible, avec une longueur gants anticorrosion de bras environ de 600mm de longs, opération de joint de place puis.

5. Matériel d'éclairage : Adoptez une lampe antibrouillard et de l'anti-fumée LED

6. Temps de pulvérisation : il peut être placé

7. Temps de consommation : il peut être placé

8. Le nombre de flamme : arrangement

9. Le dispositif a les fonctions de l'allumage automatique, de la synchronisation automatique et du compte, avec l'exactitude élevée d'essai

10. Manomètre d'U : 1M

11. Indicateur de pression : 0-160kPa

12. Alimentation d'énergie : AC220V, 50HZ

13. Puissance totale : 200W

14. Dimension externe d'équipement : L1800mm*W1200mm*H2000mm (à l'exclusion des dimensions d'orifice et de roulettes d'échappement)

Instructions d'essai :

préparation 1.Sample pour l'essai de la combustion FT1 :

Un échantillon, environ 455mm longtemps, est prélevé du fil et le câble de finition ou la corde flexible.

2. Méthode d'opération d'essai de la combustion FT1 :

2.1. Préparez les échantillons et manipulez-les selon les dispositions appropriées dans la « préparation témoin » ci-dessus.

2,2 ouvert la porte de la chambre d'essai, maintiennent les deux extrémités d'échantillon dans les montages supérieurs et inférieurs respectivement et les fixer. Déplacez l'indicateur de début de diffusion d'indicateur et de flamme de limite de diffusion de flamme à la position appropriée. Gaz d'Access, air d'accès.

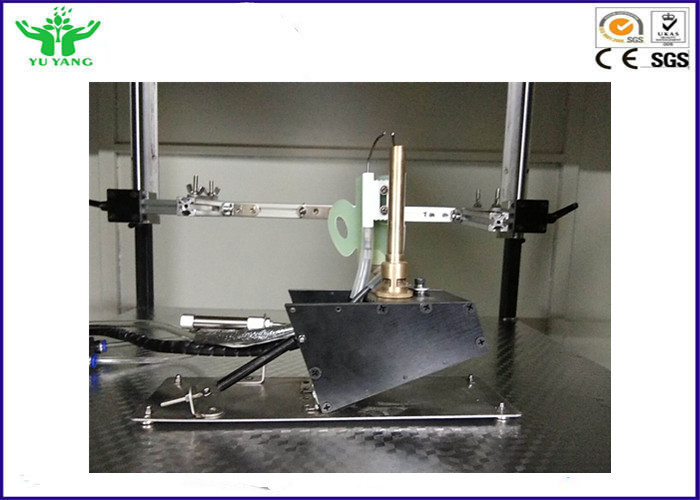

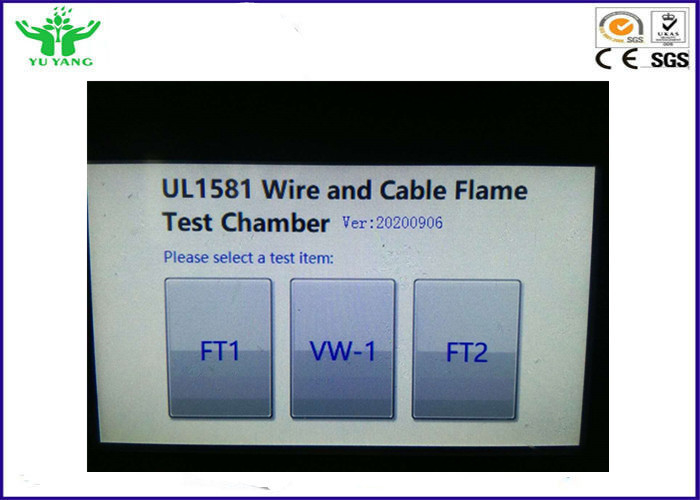

2,3 mise sous tension et mettre en marche le commutateur électrique. Tournez sur la « lumière » sur l'écran tactile et tourner sur l'allumage. Pressez « le BEC du feu de mouvement » sur l'écran tactile. Inclinaison le bec 70° et le placer (comme montré ci-dessous). Puis installer un bec de flamme (long : 40mm). Déplacez l'ensemble de bec convenablement et comparez-le pour équiper d'un gicleur pour déterminer position "TEST" du bec. (Note : Une fois que la position du chalumeau est déterminée, elle n'a pas besoin d'être ajustée)

2,4 après le bec est ajusté, enlève le bec de flamme et presse « le BEC du feu de mouvement » sur l'écran tactile. Placez la perpendiculaire de bec à 90°.

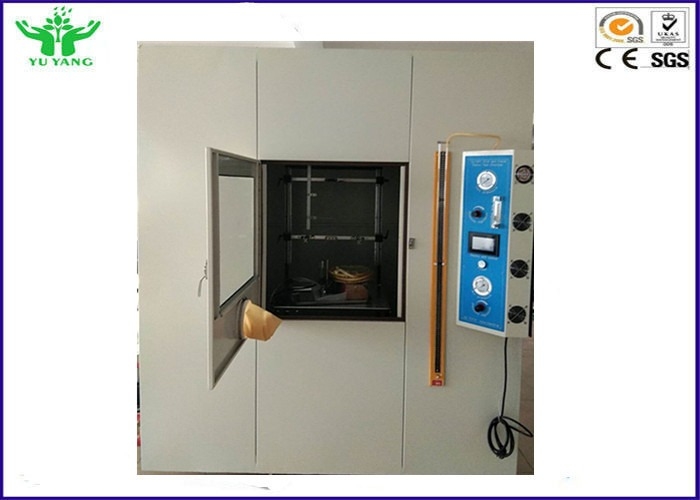

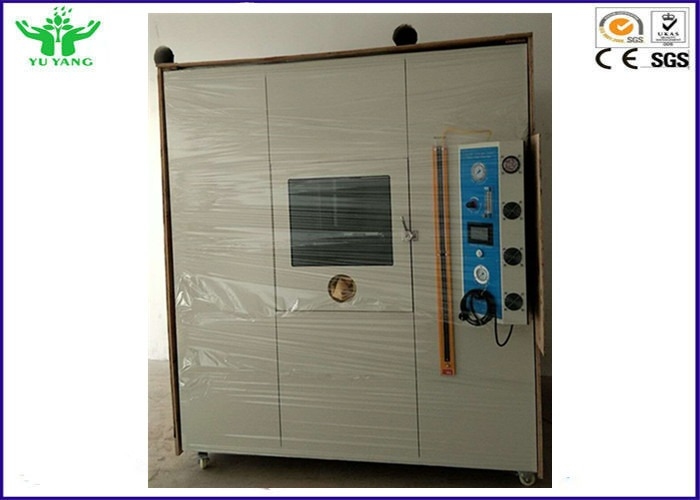

Les accessoires montrent:
