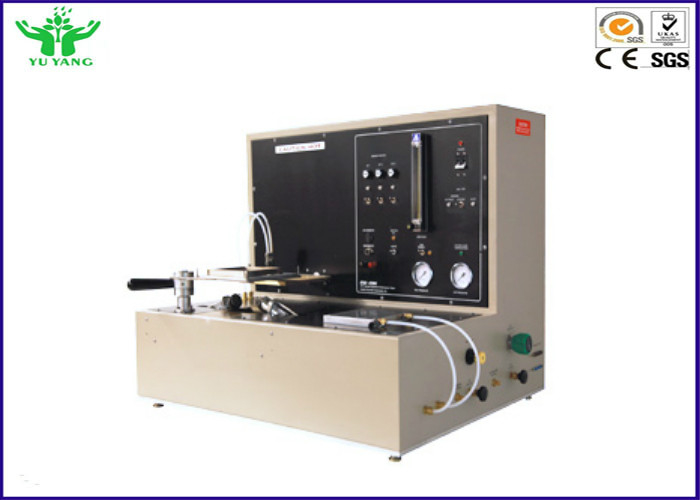

OIN protectrice thermique 17492 NFPA 1971 de l'équipement 0-100KW/m2 ASTM D4018 d'essais de performances de TPP

ASTM D4018, OIN 17492, appareillage protecteur thermique de test de performance de NFPA 1971 TPP

Description :

L'appareil de contrôle protecteur thermique de représentation de TPP convient aux textiles et les vêtements, l'industrie chimique de pétrole, la surveillance de travail de protection et de qualité, l'inspection et d'autres industries ou établissements avec différentes conditions pour les vêtements de protection pour le test de performance de protection thermique.

Il est également employé pour examiner les vêtements de protection, chaussures de sécurité, les gants, représentation protectrice thermique sur la surface externe du casque. Par établi sous l'effet de la source de rayonnement de la chaleur, examinant la représentation protectrice thermique des matériaux.

Normes :

NFPA 1971, standard sur les ensembles de protection pour la lutte contre l'incendie structurelle et la lutte contre l'incendie de proximité

ASTM D4018, méthode standard d'essai pour la représentation protectrice thermique des matériaux pour l'habillement par la méthode d'ouvert-flamme

Gigaoctet 8965,1, partie protectrice de protection de habillement-Flamme-retardement : Vêtements de protection ignifuges

OIN 17492, habillement pour la protection contre la chaleur et flamme-détermination de la transmission de chaleur au contact de la flamme et de la chaleur rayonnante

Caractéristiques :

1. Structure de cadre d'acier inoxydable, aspect, et résistance à la corrosion, facile à nettoyer ;

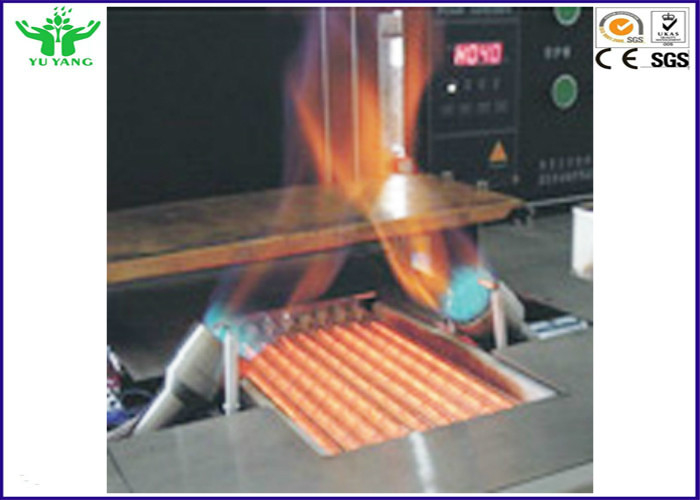

2. La source de chaleur se compose : 1 ensemble de source de chaleur de rayonnement et de chaleur de la convection deux 45°. La chaleur rayonnante des neuf composants infrarouges de lampe du quartz T-150. Lampe de chaleur de convection composée par la lampe de deux Meker.

3. Équipé du plat démontable de protection d'acier inoxydable ; assurez la sécurité et la fiabilité du processus d'essai ;

4. Les composantes de base de l'instrument protecteur thermique de représentation sont l'ensemble de support témoin, la chaleur rayonnante principale de feu-respiration, capteurs de volet de l'eau, systèmes par acquisition de données, régulateur de contrôle de carburant, compteur à gaz rotatoire ;

5. Deux brûleur de Meker placé 45 par degrés ;

6. Le tube le diamètre qu'intérieur est 38mm, le diamètre de trou est de 5/16 pouce, fournissant des ports de brûleur de chaleur dégagée de 800-1200 Btu est une structure de maille en métal, une valve au fond du brûleur peut être ajustée pour commander le rapport de mélange de l'air et du gaz ;

7. Rangée infrarouge de tube du quartz 9 T150, qui fournit le flux thermique 13 kW/m2 du ± 4 kW/m2 ;

8. Avec le rayonnement thermique infrarouge de quartz, tout le flux thermique peut être placé sur 83kW/m2±2kW/m2, en ajustant l'approvisionnement en gaz de brûleur de Meker ;

Système de contrôle :

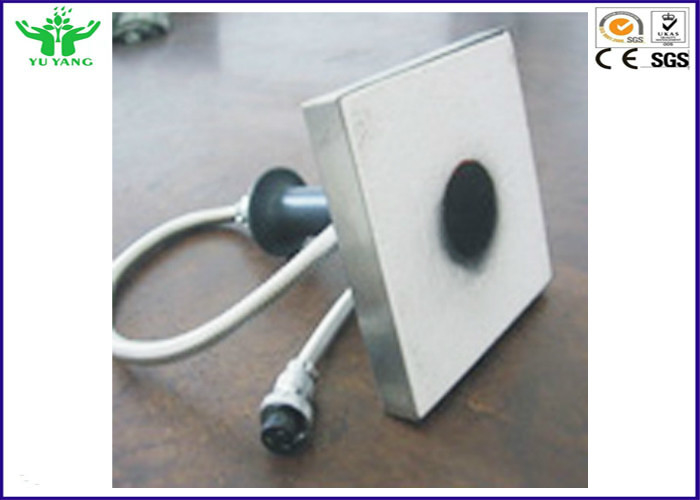

1. Le mètre à refroidissement par eau domestique d'écoulement de la chaleur, plage de fonctionnement est 0-100KW/m2, et la portée maximale est 150% ;

2. Le temps de réponse du mètre d'écoulement de la chaleur est moins que 200ms, le taux de rayonnement est plus grand que 0,95, le signal de sortie dans la gamme fonctionnante est plus grand que 5mv ;

3. Équipé d'un mètre de flux thermique pour montrer la valeur en temps réel de flux thermique ;

4. Le facteur de protection thermique de protection d'essai de TPP, montrent la courbe temps-température ;

5. Le rotamètre peut ajuster l'écoulement de gaz de combustion, l'exactitude est ±2%, la gamme plus grands que 3 l/min ;

6. Des mesures d'un indicateur, pression de prise peuvent être ajustées par la valve de réduction, la gamme de la valve de réduction est 0-15psi ;

7. Le quart de tour branche, gaz combustible peut être coupé manuellement ;

8. Système par acquisition de données de capteur capable d'enregistrer la plus basse température du ºC 150. Le système d'acquisition de la température avec une résolution de 0.1°C, une exactitude du ± 0.75°C.

9. Le système par acquisition de données pour l'automation du taux de collecte de données devrait être au moins 10Hz, et fournit la compensation de jonction froide pour des mesures de thermocouple.

10. Équipé des ordinateurs et des imprimantes, avec le logiciel standard d'essai, courbe standard d'essai.
