Appareil de contrôle équilibré de propriétés de conduction thermique d'ASTM C518 par le mètre d'écoulement de la chaleur

Appareil de contrôle équilibré de propriétés de conduction thermique d'ASTM C518 par le mètre d'écoulement de la chaleur

Description :

La manière populaire qui utilisant l'écoulement de la chaleur dosent pour examiner la conduction thermique et la résistivité, ainsi que l'ordinateur peut réaliser la production automatique d'inspection et d'états.

Cette méthode d'essai facile, vite et bonne répétabilité, qui convient à la chaleur transférant la R&D des matériaux en métal. Elle peut également utilisé pour l'essai du plastique, du caoutchouc, d'en céramique, de verre, graphite et tout autre matériel thermoisolant.

Norme :

Isolation thermique d'OIN 8301 -- Détermination de résistance thermique équilibrée et de propriétés relatives -- Appareillage de mètre d'écoulement de la chaleur

Isolation thermique de GB/T 10295 -- Détermination de résistance thermique équilibrée et de propriétés relatives -- Appareillage de mètre d'écoulement de la chaleur

Méthode standard d'essai d'ASTM C518 pour les propriétés thermiques équilibrées de transmission à l'aide de l'appareillage de mètre d'écoulement de la chaleur

Représentation de courant ascendant d'en 12667 des matériaux de construction et des produits - détermination de résistance thermique au moyen de méthodes gardées de mètre de plat chaud et d'écoulement de la chaleur - produits de résistance thermique élevée et moyenne ;

Spécifications :

1. Le secteur de la conductivité de chaleur : échantillon 0.01-10W/mk, exactitude de feuille moins de 3%.

2. Mesure de résistance thermique : 0.1~8 m2K/W

3. Dimensions d'échantillon : 100*100mm, épaisseur 5 ~20mm.

4. Surface froide : 10℃~ 50℃, displayer numérique pour détecter la température, 0,1 exactitudes de niveau. DPI 0.01℃.

5. Contrôle extérieur de temp de la chaleur : à la température ambiante. - 99.99℃, emploient le displayer numérique à hautes températures pour détecter la température, 0,1 exactitudes de niveau. ℃ de DPI 0,01. Le type plat appareil de chauffage, contrôlable bi-directionnel.

6. Refroidissement extérieur à froid de bain d'eau d'utilisation.

7. Utilisez l'ordinateur pour examiner automatiquement.

8. Utilisez le mètre d'écoulement de la chaleur de WPY, la caractéristique 23.26w/m2*mV d'écoulement de la chaleur.

9. Utilisez la couverture du vent de Plexiglass, de sorte qu'on puisse observer directement le cours entier d'essai.

10. Secteur de transfert de la chaleur de plat froid et chaud : 150×150 (millimètre)

11. Distance réglable d'espace de plat froid et chaud : 0-160 (millimètre).

Procédure d'essais :

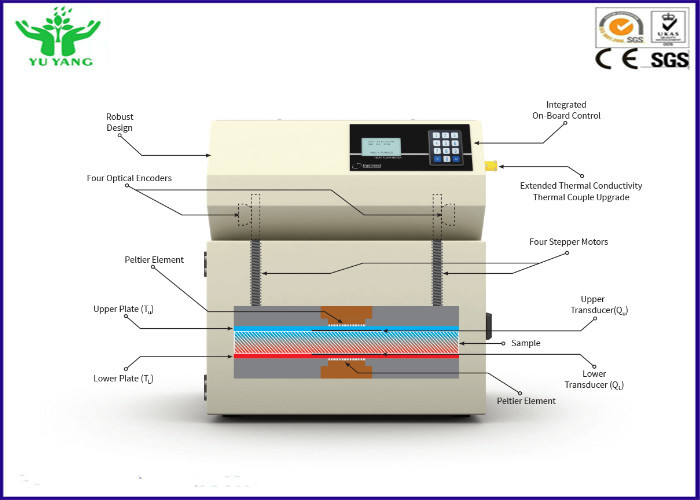

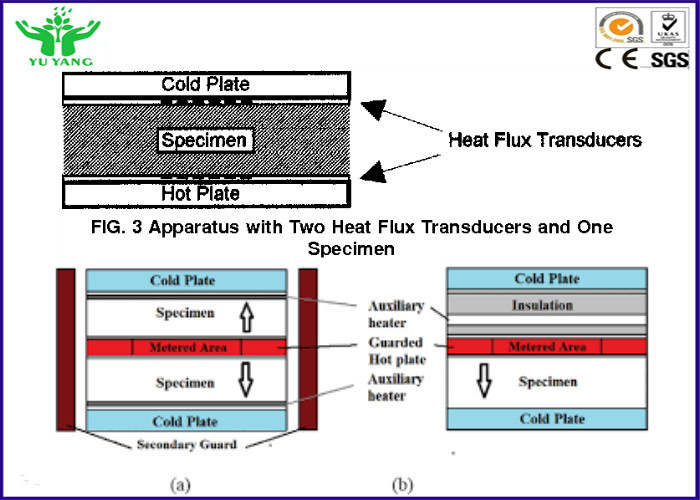

Cet essai utilise un appareillage de mètre d'écoulement de la chaleur (HFM). Le mètre d'écoulement de la chaleur se compose d'un plat froid et d'un plat chaud qui incorporent des transducteurs de flux thermique pour l'écoulement de la chaleur de mesure. Le matériel à mesurer est placé entre les deux plats qui sont commandés aux différentes températures pour créer un écoulement de la chaleur de chaud au plat froid, qui est mesuré par les transducteurs. Le dispositif est calibré contre des matériaux de la conduction thermique connue et peut être employé pour mesurer les matériaux plats dans un large éventail d'épaisseur et de conductivité. Des essais sont généralement réalisés avec une température moyenne entre 35ºF et 110ºF, avec être le plus commun 75ºF. Une différence de la température de 40ºF – 50ºF est utilisé généralement.

Résultat final :

La conduction thermique (k-valeur) et la résistance thermique (R-valeur) sont déterminées. Ces valeurs peuvent être employées pour déterminer des déperditions d'énergie par un matériel. Cet essai peut être employé pour satisfaire des règlements de R-valeur pour des matériaux d'isolation, tels que règle de la R-valeur » de la Commission commerciale fédérale des USA la « (10 CFR 460).

Notes spéciales :

Cette méthode peut souvent être employée comme alternative à ASTM C177, qui détermine les mêmes propriétés utilisant un dispositif différent connu sous le nom d'appareillage gardé de plat chaud (GHP).
