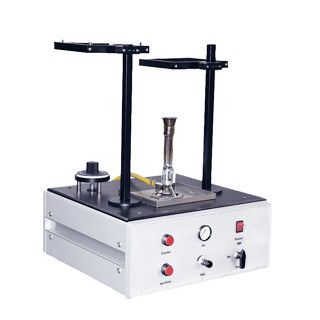

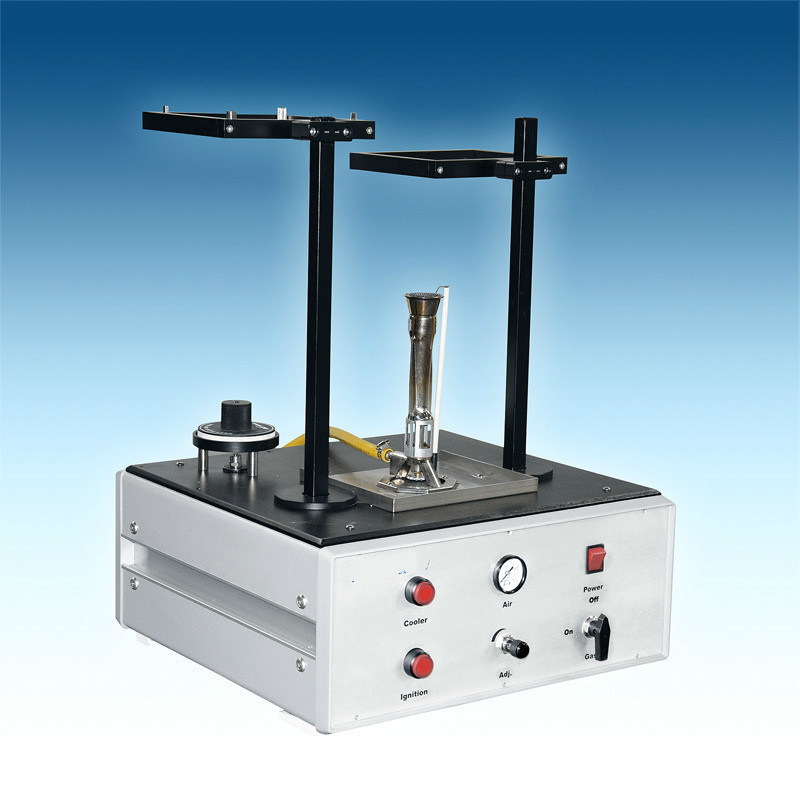

Machine d'essai de transmission de chaleur de vêtements de protection d'OIN 9151 d'en 367 des BS
80 équipement d'essai d'index de transmission de chaleur de vêtements de protection d'OIN 9151 d'en 367 de kW/m2 BS
Introduction :
Un nouvel index (HTI) de transfert de chaleur de terme a été présenté pour éviter la confusion avec l'index protecteur thermique (TPI) ou d'autres termes utilisés dans les versions préalables de cet essai. L'index de transfert de chaleur est calculé à partir de l'heure moyenne en quelques secondes de réaliser une hausse de la température de 24±0.2℃when examinant par cette méthode utilisant un disque de cuivre et une température commençante de 25±5℃. L'index de transfert de chaleur fournit une méthode d'évaluer des matériaux qui n'implique pas que le matériel examiné donnera n'importe quelle heure protectrice précise dans des conditions réelles d'utilisation.
Normes :
Habillement d'OIN 9151--Protective contre la chaleur et la flamme -- Détermination de transmission de chaleur au contact de flamme
Habillement d'en 367--Protective des BS. Protection contre la chaleur et le feu. Méthode pour déterminer la transmission de chaleur au contact de la flamme
Caractéristiques :
1. L'appareil est conçu et fabriqué selon les normes en 367 et ISO9151.
2. L'appareil comprend le brûleur, la feuille protectrice et le support de spécimen avec le calorimètre de cuivre.
3. La feuille protectrice et le support de spécimen sont commandés par l'intermédiaire de la transmission pneumatique qui est automatiquement commandée par le logiciel.
4. Un spécimen orienté horizontalement d'essai soumis à un flux thermique d'incident de 80KW/m2 de la flamme d'un brûleur de Meker sous lui.
5. La chaleur passant par le spécimen est mesurée au moyen d'un petits calorimètre sur et contact de cuivre avec le spécimen.
6. L'heure d'enregistrer une hausse de la température de 12 ou de 24℃in le calorimètre est enregistré en quelques secondes.
7. Le dispositif de calorimètre-refroidissement raccourcissent le temps d'essai.
8. Le résultat moyen pour les trois spécimens d'essai est calculé comme HTI.
9. Le calibrage de la densité d'écoulement de la chaleur de 80 kW/m2 est effectué automatiquement par le logiciel.
Paramètres techniques :
1. L'appareil de contrôle est se compose d'un portique d'essai de boîte de contrôle et d'acier inoxydable ;
2. Le calorimètre de cuivre est fait à partir du cuivre de 99% ; diamètre 40mm, épaisseur 1.6mm, poids 18g ; thermocouple de constantan ;
3. Il y a cadre de cuivre épais de soutien témoin de 1.6mm ; la taille est 150mmx150mm, le trou moyen de 50mm x de 50mm ;
4. calorimètre d'aluminium ; dimensions de 149mm x de 149mm ; épaisseur de 6mm ; taille intermédiaire 90mm de pore ; ± 13g du poids 264 ;
5. Le cadre de soutien de spécimen est fait d'acier inoxydable ; Et la distance d'échantillon est 50mm de la bouche de brûleur ;
6. L'appareil de contrôle est raillé le brûleur importé de Meckel des Etats-Unis ; le diamètre d'orifice de brûleur est le ± 2mm de 38mm ;
7. la valve de contrôle de flux d'admission ajustent avec précision la flamme sur des calories de brûlure
8. l'indicateur de pression et le régulateur de pression est des marques importées ;
9. La plaque de métal est placée entre le brûleur et chauffe l'échantillon, peut être librement écartée ;
10. l'exactitude de minuterie est 0.1s ;
11. La dimension de l'échantillon 140mmx 140mm ;
12. Équipé d'une plaque de métal ; La taille est 140mm x 140mm ;
13. Système de contrôle intelligent de PLC et d'écran tactile ; ; le système calcule automatiquement la valeur calorique ;
14. Le système de l'allumage automatique, synchronisation automatique ;
15. L'essai est automatiquement sauvé et le système de récupération, le rapport des essais peut être imprimé librement ;
16. L'exactitude de thermocouple est 0,1 ºC ;
17. La taille de table d'essai : 650mm x 350 millimètres X 650mm
18. Alimentation d'énergie 220V 50/60Hz,
