équipement d'essai du feu 640kg pour la norme brûlante simple d'en 13823 d'articles de Sbi

Envoyez svp à Sandy@yuyangtest.com si vous avez besoin de détails.

En 13823 SBI choisissent les appareillages brûlants d'essai d'articles

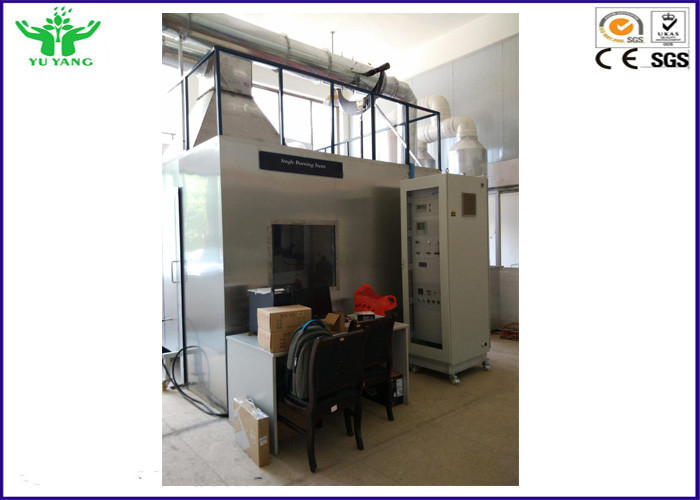

• L'article brûlant simple (SBI) se compose d'un chariot, un cadre fixe, un gaz rassemblant le capot, collecteur, type pot d'échappement, fan centrifuge, dispositif de contrôle de vitesse du vent, la section complète de mesure, armoire d'analyse de gaz, système par acquisition de données de J ;

• Le chariot peut être installé avec deux spécimens verticaux témoin. Le fond de l'angle vertical est un brûleur à boîte de sable. La méthode extérieure d'allumage est adoptée, et le système de détection de flamme est équipé comme dispositif de protection d'extinction ;

• L'appui de cadre fixe le gaz rassemblant le capot. Le cadre est fixé avec un brûleur auxiliaire et équipé d'une flamme détectant le système comme dispositif de protection d'extinction ;

• Collecteur de gaz d'acier inoxydable, situé en haut du cadre fixe, employé pour rassembler des gaz de combustion ;

• Le type pot d'échappement de fumée, le diamètre intérieur de l'acier inoxydable J est (315 + 5) millimètre avec l'isolation minérale résistante à hautes températures de coton de 50mm ;

• Le dispositif d'échappement de fumée épuisera sans interruption la fumée à la vitesse de 0.50m3/s-0.65 m3/s, et soit réglé par conversion de fréquence ;

• Le contrôleur d'écoulement de la masse est fourni avec le ce les articles brûlants simples, la gamme de mesure de 0g/s-2.5g/s, lisant l'exactitude de moins de 1,5% ;

• L'approvisionnement en gaz peut être automatiquement commandé au débit de 647mg/s et 2000mg/s, le système de contrôle de gaz peut garantir que la vitesse de l'approvisionnement en gaz en cours de changements d'essai ne devrait pas dépasser 5mg/s, pour assurer la chaleur dégagée de 30,7 + 2kW ;

• Le système d'échantillonnage de fumée dans cette machine d'essai de SBI se compose d'un filtre de cendre, un piège froid, deux colonnes de séchage, une pompe d'échantillonnage et une pompe péristaltique, afin de rendre effectivement le gaz témoin propre et sec ;

• Analyseur paramagnétique de l'oxygène, gamme de mesure de 0-25%, concentration en oxygène de mesure dans le gaz, la gamme de concentration de 0-25%, T90<12 seconds="">

• Une canalisation avec une longueur de 2155mm, équipée d'une sonde de pression, de trois thermocouples, d'une sonde d'échantillonnage de gaz, et d'un système de lumière blanche ;

• Sonde bi-directionnelle, avec la gamme au moins (0-100) de la PA et l'exactitude du capteur de pression d'admission 2Pa relié. Le temps de réponse du capteur 90% de pression produit est tout au plus 1s ;

• Le système léger de l'article brûlant simple est type incandescent, avec (2900 + 100) la température de couleur de K, et le joint flexible est installé du côté du pot d'échappement ;

• Détecteur de photodiode de silicium, avec 0,1% stabilités linéaires ;

• L'air est présenté dans le tube latéral pour maintenir la propreté du circuit optique, qui peut être accompli par l'air comprimé ;

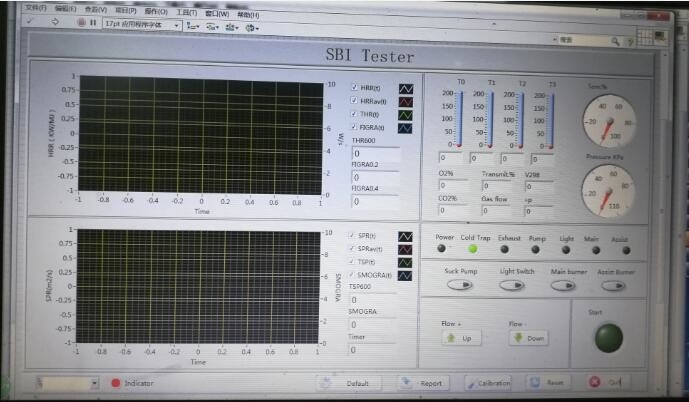

Les caractéristiques de logiciel d'EN13823 SBI choisissent les articles brûlants

Fournissez l'interface suivante de calibrage et d'opération :

• Calibrage de l'analyseur O2/CO2 : Bruit de la sortie O2/CO2 et calibrage de dérive

• Calibrage des systèmes optiques : bruit et calibrage de dérive des systèmes de mesure de fumée

• Calibrage de système optique : calibrage de filtre

• Calibrage de volume de l'air : calibrage de gamme de contrôle du volume d'air

• Calibrage d'échelle et calibrage d'heptane

Rassemblement de calibrage d'échelle de chaleur dégagée les conditions suivantes :

• Le temps de retard de l'analyseur O2/CO2 n'est pas plus que 30s ;

• Le temps de réponse de l'analyseur O2/CO2 n'est pas plus que 12s ;

• Le temps de réponse du commutateur de brûleur n'est pas plus que 12s ;

• Le temps de réponse de la température ne dépassera pas 6s ;

• Le gaz du rapport Q 30s (t) /HRR30s (t), (t) devrait être continu (100 + 5)% ;

• La différence entre la moyenne de l'étape 2 de HRR et la moyenne de l'étape 3 de HRR n'est pas plus que 0.5kW.

Résultats de calibrage d'heptane :

• La valeur calorifique de l'heptane de la masse d'unité devrait être THR/m (4456 + 222,8) MJ/kg ;

Les résultats d'essai d'EN13823 SBI choisissent les articles brûlants

• Taux moyen de dégagement de chaleur [RHRav (t)]
• Dégagement de chaleur totale [thr (t)]
• 1000 * [RHRav (t) (t-300)]
• Index de taux de croissance du feu [FIGRA]
• Dégagement de chaleur totale [THR600s]
• Occurrence de diffusion latérale de flamme
• RSPav (t)
• Production totale de fumée [TSP (t)]
• 10000 * [RSPav (t) (t-300)]
• Index de taux de croissance de fumée [SMOGRA]
• Production totale de fumée [TSP600s]
