Name: Ensemble actuel secondaire triphasé électrique d'essai de protection de relais de kit d'injection
Brand: DONGGUAN YUYANG INSTRUMENT CO., LTD
SKU: RPT-3
Price: 4500 USD
Availability: InStock

À la maison > produits > Ensemble électrique d'essai >

Ensemble actuel secondaire triphasé électrique d'essai de protection de relais de kit d'injection

équipement d'essai électrique

outils d'essai électriques

Lieu d'origine:

La Chine

Nom de marque:

YUYANG

Certification:

ISO

Numéro de modèle:

RPT-3

Nous contacter

Demandez une citation

Ensemble actuel secondaire triphasé électrique d'essai de protection de relais de kit d'injection

Détails du produit

Mot-clé:

kit actuel secodary d'essai d'injection

Alimentation:

± 10%, 50Hz/60Hz d'AC220V

Phase:

phase 3

Poids:

<18kg>

couleur:

bleu et blanc

Garantie:

1 année

Mettre en évidence:

équipement d'essai électrique

outils d'essai électriques

Conditions de paiement et d'expédition

Quantité de commande min

1 jeu

Prix

USD4500

Détails d'emballage

CAISSE DE CONTRE-PLAQUÉ

Délai de livraison

15 jours

Capacité d'approvisionnement

100 jeux par mois

Produits connexes

Machine de séparateur de carte PCB du contrôle 1.5KW électrique poinçonnant Mahine fortement automatique

Obtenez le meilleur prix

Machine 10kw de chauffage par induction soudant la machine utilisée de chauffage par induction de boulon

Obtenez le meilleur prix

Vidéo

Machine de chauffage sur commande stable de machine de chauffage de fabrication

Obtenez le meilleur prix

Vidéo

Machine de chauffage par induction de machine de chauffage par induction de fréquence

Obtenez le meilleur prix

Nous contacter

+86-13827278034

sales08@yuyangtest.com

86-769-26622869

Contactez-nous maintenant

Description du produit

Ensemble actuel secondaire triphasé électrique d'essai d'injection de relais de protection

I.Introduction :

Ce kit secondaire d'essai d'injection est appliqué pour examiner l'unité de relais dans le système de protection de relais. En même temps il a pu considérer en tant qu'une source triphasée universelle de tension d'AC/DC ou source actuelle.

Cet appareil de contrôle de protection de relais est appliqué au rejeu de protection d'essai basé sur la tension et l'opération en cours.

La fonction principale de l'ensemble d'essai de relais de 3 phases inclut : calibrage des relais de tension et d'opération en cours, inspection secondaire de circuit, valeur de voyage d'essai de disjoncteur, mesure marche-arrêt de temps de commutateur de disjoncteur et ainsi de suite.

Ce kit secondaire d'injection est un coût bas, une opération simple et un dispositif fiable de représentation pour l'essai secondaire de circuit.

II.Functions

1) Le courant et la tension à C.A. ont basé l'essai d'unité de relais de protection

2) Le courant et la tension de C.C ont basé l'essai d'unité de relais de protection

3) Essai d'unité de relais de protection de fréquence

4) Essai harmonique d'unité de relais de protection

5) Essai différentiel d'unité de relais de protection

6) essai d'unité de relais de protection de Zéro-ordre

7) Essai d'unité de relais de protection de distance

8) Simulation de défaut de réseau de système d'alimentation

III.Specifications :

Non.	Articles			Caractéristiques
Courant alternatif (C.A.) produit
1	Exactitude de sortie				0.5magnitude
2	Sortie actuelle de phase (valeur efficace)				0~40A
3	Sortie actuelle de la phase trois parallèle (valeur efficace)				0~120A
4	Valeur courante de phase avec du long temps sous l'autorisation (valeur efficace)				10A
5	Puissance de sortie maximum actuelle de phase				420VA
6	Puissance de sortie maximum actuelle de la phase trois parallèle				900VA
7	Temps de travail maximum actuel de la phase trois parallèle				10s
8	Plage de fréquence (vague basse)				20~1000Hz
9	Nombre harmonique de fréquence				temps 1~20
À courant continu (C.C) produit
1	Exactitude de sortie		0.5magnitude
2	Sortie actuelle		0 \| phase de ± 10 A/each 0 \| parallèle de ± 30 A/every trois
3	Sortie maximum de tension de charge		20v
Sortie de tension alternative
1	Exactitude de sortie		0.5magnitude
2	Tension de phase produite (RMS)		0 \| 120v
3	Tension secteur produite (RMS)		0 \| 240v
4	Tension de phase/puissance de sortie de tension secteur		80VA/100VA
5	Plage de fréquence (vague basse)		20 \| 1000Hz
6	Nombre harmonique de fréquence		1 \| 20 fois
Sortie directe de tension
1	Exactitude de sortie		0.5magnitude
2	Amplitude de sortie de tension de phase		0 \| +160v
3	Amplitude de sortie de tension secteur		0 \| + 320v
4	Tension de phase/puissance de sortie de tension secteur		70VA/140VA
La mesure de quantité et de temps de commutateur
1	Commutez l'entrée de paramètres	7 manières ; Videz le contact : 1~20mA, 24v Accès de contact de puissance : « 0" : 0~ +6V ; « 1" : +11 V~ +250V
2	Commutez la sortie de paramètres	C.C de 2 couples : 220V/0.2A ; C.A. : 220V/0.5A
3	Mesure de temps	Chaîne de mesure : 0.1ms \| 9999s/0.1ms

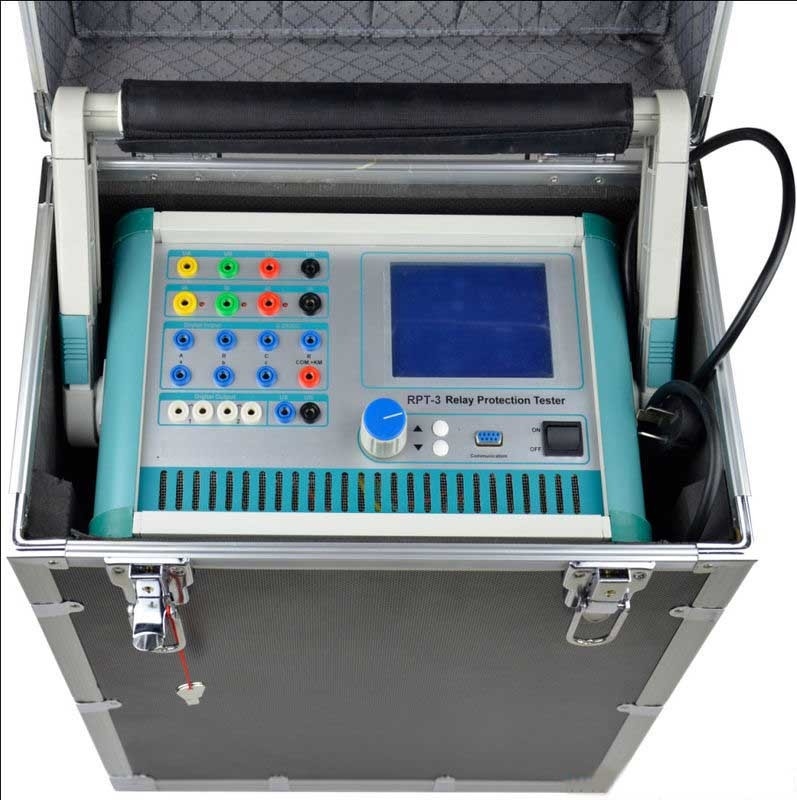

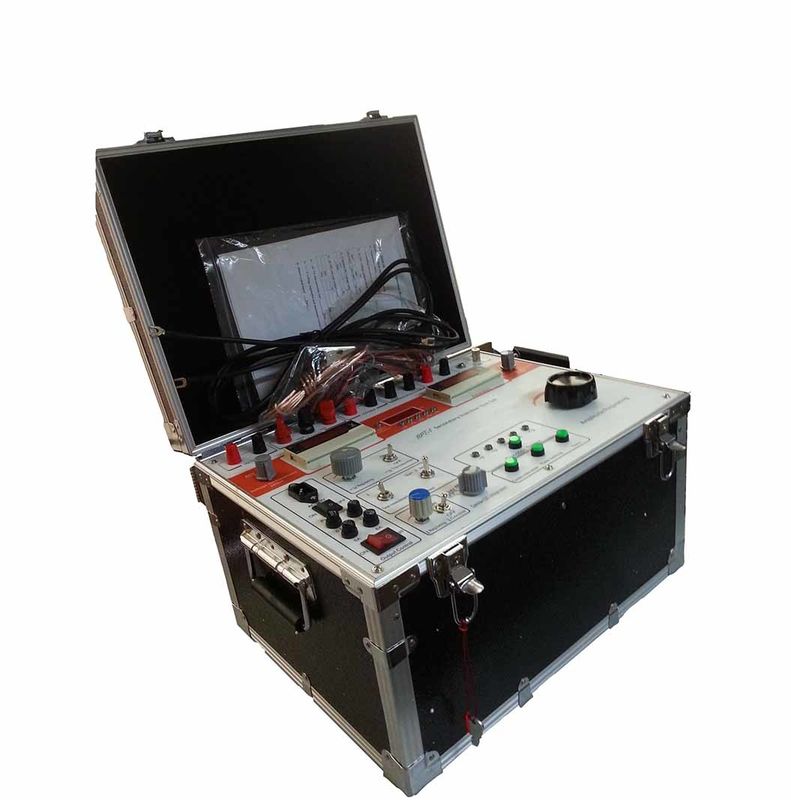

Ensemble actuel secondaire triphasé électrique d'essai de protection de relais de kit d'injection 0
