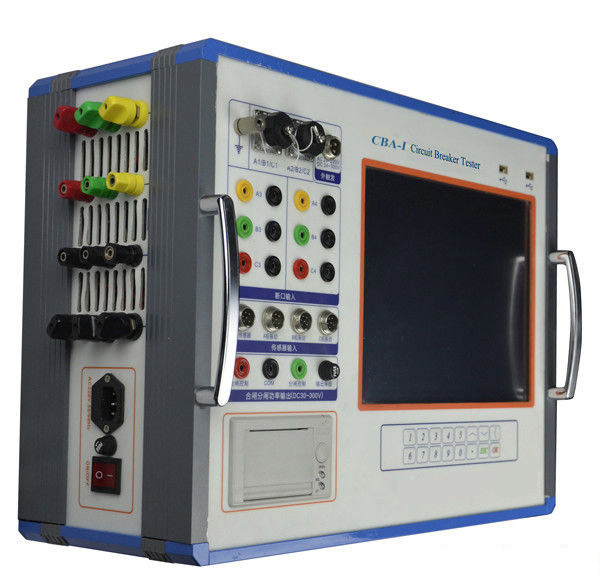

Appareil de contrôle mécanique de caractéristiques d'essai d'analyseur réglé électrique de disjoncteur
I.Introduction
L'analyseur de disjoncteur est employé pour examiner, analyser et évaluer des disjoncteurs de système d'alimentation, des caractéristiques mécaniques des commutateurs de charge et des commutateurs d'isolement et d'autres commutateurs à haute tension à C.A., la résistance de contact, des contacts courbants et des caractéristiques etc. de vibration. Les fonctions de l'analyseur de disjoncteur couvrent tous les articles d'essai des coupures à haute tension de circuit.
Rivalisant avec l'appareil de contrôle traditionnel de disjoncteur, cet analyseur de disjoncteur a les avantages uniques suivants :
1) La fonction d'essai intégrée de vibration de l'ensemble d'essai de disjoncteur fournit de nouveaux moyens des caractéristiques mécaniques de disjoncteur de détection pour des utilisateurs, comparées à la mesure traditionnelle de temps et la mesure de vitesse, la détection d'empreinte digitale de vibration est plus facile et plus efficace.
2) Les résultats d'essai d'empreinte digitale de vibration contiennent l'information plus riche de l'opération de disjoncteur, pour le risque d'insuffisance potentiel ou les briseurs défectueux, il peut localiser la position de défaut rapidement.
3) Les essais de vibration n'ont pas besoin de changer la ligne originale connexion, ainsi les utilisateurs peuvent accomplir la détection chargée des caractéristiques mécaniques de disjoncteur.
4) Le module courbant d'analyse de contact permet à des utilisateurs d'évaluer automatiquement le degré de perte de contact intérieur de suppression d'arc de disjoncteur sans démontage.
5) Les utilisateurs peuvent employer l'analyseur de disjoncteur pour accomplir les essais de résistance de contact, n'ont pas besoin d'acheter l'appareil de contrôle de résistance de contact séparément.
1) La mesure de l'heure exacte, temps d'ouverture, temps écarté entre les poteaux, temps écarté entre les unités d'un poteau, rebondit etc.
2) mesure de la vitesse de vitesse de rapprochement, de vitesse d'ouverture et moyenne.
3) La mesure du dégagement entre les contacts ouverts, au-dessus du voyage, dépassent le voyage et le voyage total.
4) Mesure de courbe de temps actuel de bobine de fermeture, de courbe de temps actuel de bobine d'ouverture et du courant maximum de bobine
5) Examinez la courbe de temps de déplacement, la courbe de temps de vitesse et la courbe de temps d'accélération
6) Mesure de valeur de résistance de pré-insertion et de temps d'ion de pré-insertion.
7) Examinez la résistance de contact
8) Mesure de courbe dynamique de temps de résistance et longueur pour les contacts courbants
9) Essai de vibration, y compris l'acquisition de courbe d'empreinte digitale de vibration, la gestion, et l'assortiment automatique de courbe d'empreinte digitale de vibration.
10) CO-t1-CO, O-t-CO-t1-CO, Co a évalué l'essai de vérification d'ordre d'opération.
11) Les enveloppes de dessin pour le voyage de référence courbent et comparent la courbe de voyage aux enveloppes
12) La courbe mécanique de voyage automatique rivalisent avec la courbe sauvée de voyage
13) La mesure du temps de Co (temps fin-ouvert) et l'OC chronomètrent (le temps d'Ouverture-fermeture)
14) L'heure exacte de contact de graphite, temps d'ouverture, mesure dynamique de courbe de résistance
15) Le bourdonnement, les rédacteurs, les statistiques et l'analyse pour la mesure courbe.
16)écran tactile 12.1-inch pour l'entrée de contrôle et de données
17) Imprimante micro intégrée pour le document imprimé de résultat d'essai.
18) Produisez du rapport des essais de format de WORD automatiquement (tous les rapports et données peuvent être exportés par le disque dur à mémoire flash).
Caractéristiques d'III.Technical
| 12 canaux pour la mesure de temps |
3-channel soutient chacun des deux le contact de temps et le contact de résistance chronomètrent |
| 6-channel a isolé des contacts pour la mesure cascadée d'unité du poteau |
| Mesure de temps |
Gamme : 4000ms |
| Erreur :< 0=""> |
| Résolution : 0.01ms |
| Mesure de voyage selon le capteur |
Capteur linéaire de résistance :
Chaîne de mesure : 0~250mm ; résolution : 0.01mm ; erreur :<0>
Chaîne de mesure : 0~25mm ; résolution : 0.01mm ; erreur :<0> |
Capteur de résistance d'angle :
Chaîne de mesure : 0~360° ; résolution : 0.01° ; erreur :<0> |
| mesure de résistance de Pré-insertion |
Gamme : 50~5000ohm ; erreur :<1> |
| Mesure dynamique de résistance |
Courant d'essai : 25~100A |
| Erreur de mesure :< 1=""> |
| Mesure de résistance de contact |
Gamme : 0--10mohm ; Erreur<0> |
| Gamme : 0-2mohm ; Erreur :<0> |
| Mesure de vitesse |
échelle linéaire de résistance de 250mm : 0~20m/s ; erreur :<0> |
| échelle linéaire de résistance de 25mm : 0~20m/s ; erreur :<0> |
| Capteur d'angle : 0~20m/s ; erreur :<0> |
| Capteur d'accélération : 0~20m/s ; erreur :<5> |
| Mesure de courant de bobine |
Gamme : 0~20A ; résolution : 0.001A ; erreur :<0> |
| Mesure de vibration |
Gamme : 0~5000G ; erreur :<3> |
| Source interne d'alimentation CC |
Tension : 12~265V ; courant : 0~20A |
| Les données économisent |
Mémoire intégrée du stockage 8G et interface de 2 USB pour l'exportation de données et la connexion externe de clavier ou de souris |
| Alimentation d'énergie |
AC220V±10% ; 50Hz±10% |
| Environnement de travail |
La température : -10~50°C ; Humidité :<80> |
