Équipement d'essai du feu de taux de dégagement de chaleur dans le kilowatt 380v de l'essai 6 de coin de pièce en vraie grandeur

Équipement d'essai complet du feu de taux de dégagement de chaleur d'essai de coin de pièce de produits extérieurs d'OIN 9705

Description :

L'essai faisant le coin de pièce pour réaliser des essais de réaction du feu d'Ineltec simule un feu dans des conditions bien-aérées commencé dans un coin d'une petite salle avec une porte ouverte selon le 9705:1993 standard d'OIN.

On le prévoit pour évaluer la contribution pour mettre le feu à la croissance fournie par une surface de produit utilisant une source d'allumage spécifique.

L'OIN 9705 d'essai de coin de pièce est particulièrement appropriée aux produits qui pour quelque raison ne peuvent pas être examinés dans une petite échelle de laboratoire.

La méthode évalue les caractéristiques du feu d'un produit extérieur dans un scénario du feu de chambre. Le champ de l'application est pour les produits de construction qui, pour quelque raison, ne peuvent pas être examinés dans la petite échelle, par exemple matériaux thermoplastiques, systèmes communs et matériaux avec la grande irrégularité. D'autres produits peuvent également être évalués dans la méthode, par exemple isolation de tuyau et meubles tapissés.

Normes :

OIN 9705 : 1993 essais de feu

La méthode mesure ce qui suit : taux de dégagement de chaleur (kilowatt), dégagement de chaleur totale (MJ) et cadence de fabrication de fumée (m2/s). Le phénomène d'étincelle de rupture, flamme a écarté et la combustion des gouttelettes ou des particules visuellement est également enregistrée. Si nécessaire, des gaz toxiques peuvent également être mesurés utilisant l'analyse de FTIR.

La méthode est également employée pour le but de recherches et pour le feu modelant des études.

Réaction d'OIN 13784-1 à l'essai de feu pour des systèmes de bâtiment de panneau "sandwich" - pairs 1 : Petit essai de pièce

Méthode d'essai d'ASTM E1537 pour l'essai de feu des meubles tapissés

Guide de normes d'ASTM E603 pour des expériences du feu de pièce

En 14390 : Essai complet de pièce d'essai de feu pour les produits extérieurs
NFP A 265 : Méthodes standard d'essais de feu pour évaluer la contribution de croissance du feu de pièce de la bâche de textile sur de pleins panneaux et murs de taille
NFP A 286 : Méthodes standard d'essais de feu pour évaluer la contribution de la finition intérieure de mur et de plafond à la croissance du feu de pièce

Procédure d'essais :

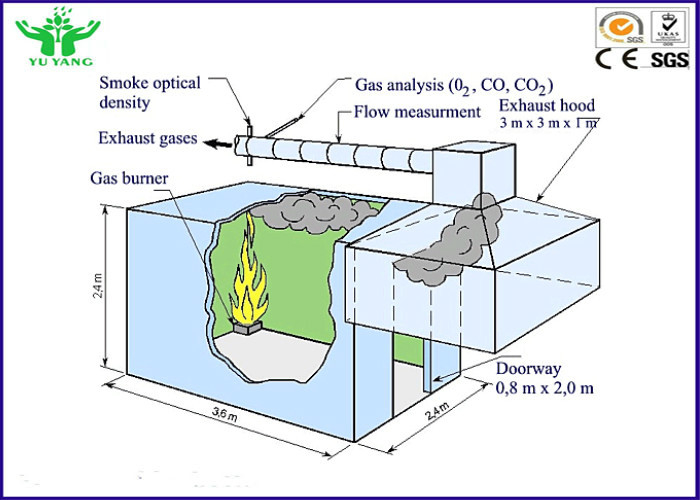

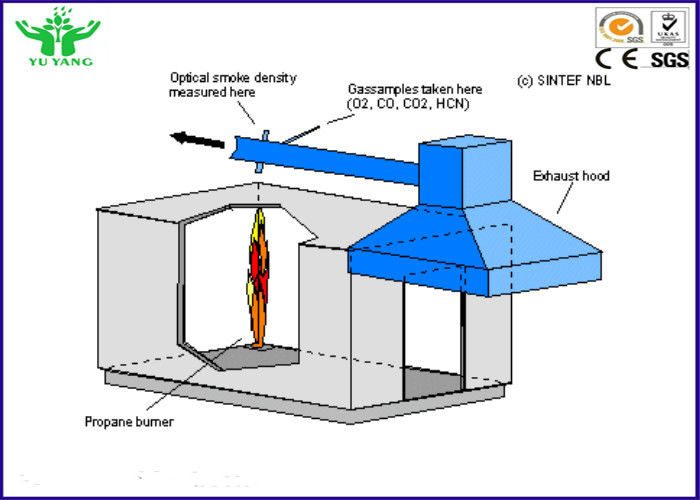

Pendant l'essai, l'échantillon d'essai est monté sur l'intérieur de la salle, dans le plafond et sur tous les murs excepté le mur avec l'ouverture de porte. Un brûleur à propane est situé dans un des coins et produit un taux de dégagement de chaleur de 100 kilowatts pendant 10 minutes, et puis 300 kilowatts les 10 minutes suivantes. Tout le temps d'essai est de 20 minutes. Les gaz de combustion sont rassemblés par un capot où le taux de dégagement de chaleur et la production de fumée sont mesurés. On observe visuellement la diffusion de flamme le long des murs et le plafond. Si les flammes émergent de l'ouverture de porte, l'étincelle de rupture s'est produite et l'essai est terminé. Le taux de dégagement de chaleur à l'étincelle de rupture est généralement environ 1 MW.

Caractéristiques principales :

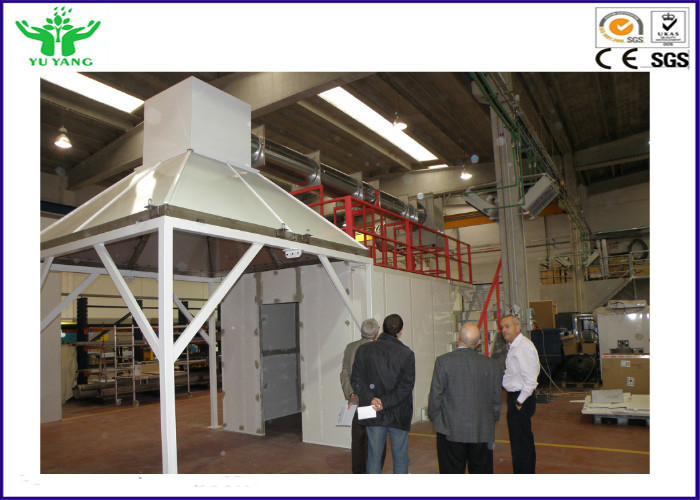

1, la salle d'essai est construit par la densité de 700kg/de ³ de m - matériel ignifuge de la classe A1.

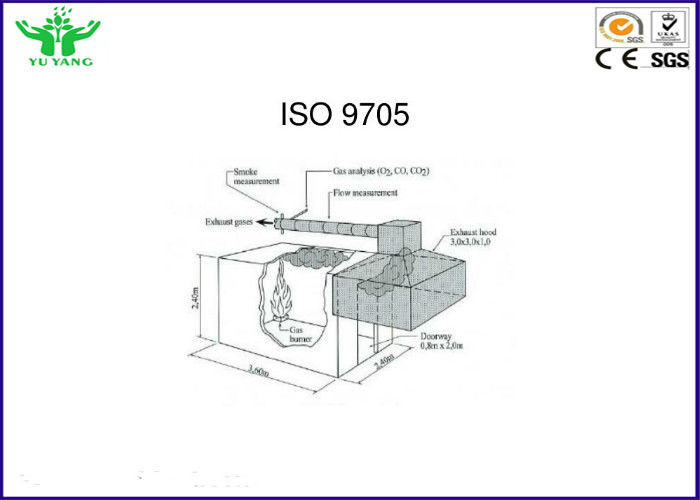

2, les dimensions internes de la salle 3.6M x 2.4M x 2.4M
3, la taille de porte : 0.8M (w) X2.0M (h)
4, brûleur à bac à sable avec du propane et équipé des dispositifs d'interruption de secours.
5, circuit d'allumage automatique pour enregistrer automatiquement des données expérimentales ;
6, indépendamment timet mobile aux unités de visualisation.
7, allumage par étincelle 10kV, un cessez-le-feu avec des dispositifs de sécurité. Conception extinctrice de canalisation.
9, équipé de l'escalier pour les pots d'échappement faciles d'entretien.

Échantillonnage de gaz et système d'analyse
1, système d'échantillonnage de gaz inclut une sonde annulaire d'échantillonneur, une pompe aspirante, un filtre particulaire, un piège froid, la soupape d'échappement, les filtres d'eau et le filtre de CO2.
2, trois filtres ; L'exactitude minimum de filtration est 0.5um.
3, piège froid de congélation ; systèmes de réfrigération de compresseur de climatisation ; contrôle de la température dans 0 | 5ºC.
4, pompe aspirante, débit est 33L/min, le vide est 700mmHg, et la pression est la barre 2,5.
5, cylindre sécheur, qui filtrent l'eau et les impuretés.
6, le contrôleur d'écoulement pour commander la circulation d'air inspiratoire.
7, l'échantillonneur a 12 trous et écoulement de gaz dans la direction opposée, filtre intégré et 685mm de la poussière de ces prises des capots.
8, analyseur paramagnétique de l'oxygène, la gamme est 0-25% ; réponse linéaire ; capteur de l'oxygène de la Grande-Bretagne Servomex d'importations.

Système de fumée
1, source de laser de 0.5W HE-NE.
2, de Thorlabs détecteur optiquement.
3, 5 entraînés par un moteur électrique classent automatiquement le dispositif de calibrage avec de 0%, 25%, 50%, 75%, filtres de transmittance de 100%.
4, un systèmes de calibrage de contact dans le logiciel avec l'affichage numérique et de courbe.

Système de DAQ
1, module 16bit par acquisition de données.
2, communication numérique entre l'ordinateur et le module de DAQ.
3, logiciel d'application base de Labview sur DAQ et analyse de données.

Systèmes d'exploitation
1, Labview a basé le système d'application, facilement et précise pour fonctionner et commander.
2, statut d'essai, affichage de statut de calibrage sur l'écran.
3, statut de dispositif sont montrés sur l'écran et les indicateurs sur le panneau.
4, données de transducteurs, paramètres de processus, résultat d'essai affiché sur l'écran par l'intermédiaire de numérique et courbe.
5, automobile de procédure d'essai et de calibrage exécutée par programme de PLC.
6, dispositif peuvent être commandés par l'intermédiaire de l'écran et du panneau de commande d'application.
7, PC et PLC communiquent avec le protocole numérique qui est sûr et robuste.

Paramètres techniques :

1, analyseur etic de l'oxygène de Paramagn, la gamme de concentration est 0~25%, un analyseur de l'oxygène est réponse linéaire, capteur de l'oxygène de la Grande-Bretagne Servomex ; temps de réponse de 10% à de 90% de moins que 12s ; le bruit de sortie ne dépasse pas 50ppm ;. Reproduisez les valeurs mesurées plus bas que 100ppm,
2, gamme infrarouge d'analyseur de CO2 : 0 à 10% ; exactitude du ± 0,01% ;
3, les travaux de compresseur : piège froid : 0 à 5 degrés ;
4, pompe à diaphragme d'importation, débit : 33 l/min
5, le ± standard 5%, linéarités de sortie (transmission) d'exactitude de couleur de détecteur <1>

Essais :
1, taux (HRR) de dégagement de chaleur,
2, dégagement de chaleur totale (THR),
3, dégagement de chaleur d'efficacité (EHR),
4, cadence de fabrication de fumée (SPR),
5, heure de mettre à feu (TTI),
6, temps à l'extinction,
7, taux de consommation de l'oxygène,
8, cadence de fabrication de CO2,
9, cadence de fabrication de Co,
