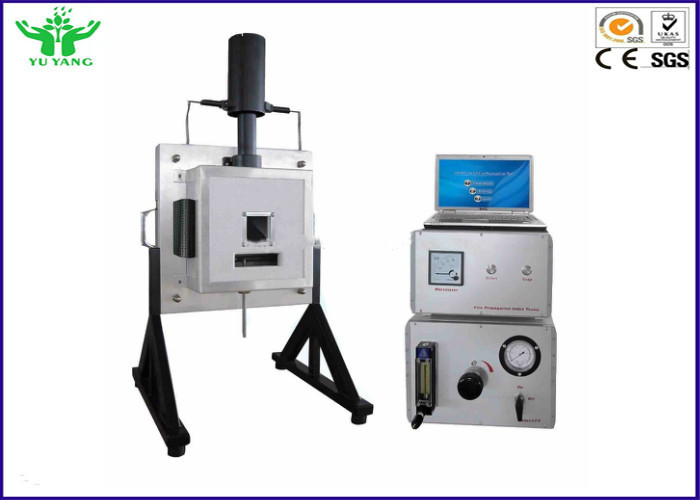

I. lancement de produit :

L'appareil de contrôle d'extension de flamme a été développé et produit selon la norme ISO5658-2, tout en se réunissant les conditions du ftp d'OMI codent la résolution A. 653(16) et ASTM E 1317.For la détermination de la représentation transversale de propagation de la flamme des produits de bâtiment, représentation de propagation de la flamme/vitesse diffusion de flamme peut être employé pour évaluer la représentation ignifuge des matériaux.

L'équipement par le conseil de rayonnement thermique de rayonnement de gaz, utilisant la chaleur importée de rayonnement de calibrage de mètre d'écoulement de la chaleur, s'est allumé en mélangeant l'échantillon de brûleur à gaz pour examiner le matériel dans le cas de certaine chaleur de rayonnement de combustion ; L'échantillon est exposé au secteur où le flux de rayonnement est clairement calibré, à la mesure du temps d'allumage, à la diffusion de flamme et au temps final d'extinction. L'échantillon d'essai est placé dans une position verticale, le panneau rayonnant adjacent, exposition aux secteurs avec le calibrage clair du flux rayonnant. La veilleuse est proche de l'échantillon d'essai, mais n'entre pas en contact avec l'échantillon d'essai, l'extrémité chaude de l'échantillon est mise à feu par un gaz d'évaporation sur la surface, après allumage, disque le développement de la flamme en avant, et enregistre le moment où la flamme en avant est brûlée sur la surface de l'échantillon à chaque distance de calibrage. Alors les matériaux d'essai incluent la chaleur d'allumage, la chaleur de combustion continue, le débit critique, la chaleur moyenne de la combustion continue, la quantité de dégagement de chaleur totale et d'autres paramètres relatifs.

2. Normes :

OIN 5658-2 : propagation de la flamme, partie : ampleur de flamme écartée du côté du produit de bâtiment.

GB/T 28752-2012 : méthode de propagation horizontale d'essai pour la flamme sur la surface verticale.

Résolution de code de ftp d'OMI A. 653(16) : proposition pour la procédure d'essais d'inflammabilité pour des matériaux de cloison étanche, de plafond et de plate-forme (facultatifs)

ASTM E 1317 : méthode standard d'essai pour l'inflammabilité des revêtements de surface de bateau.

3. Caractéristiques structurelles.

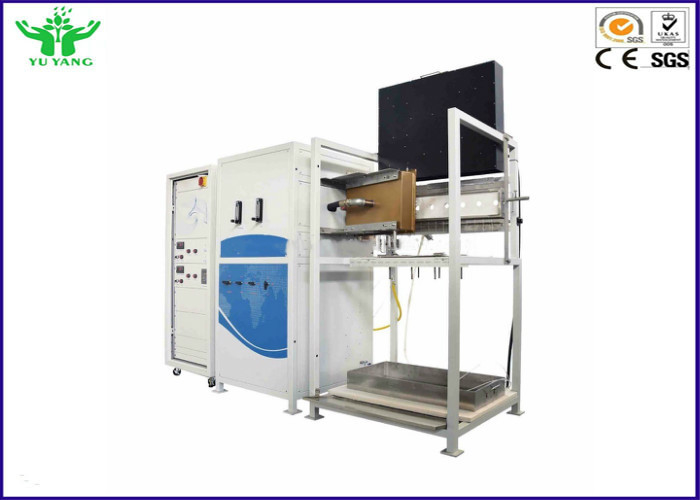

3.1. Le corps de boîte est fait d'acier inoxydable, beau et anticorrosion ; facile à nettoyer ; cadre principal : se compose de deux parts indépendantes : le cadre et l'échantillon de brûleur soutiennent le cadre. Les deux pièces sont boulonnées ensemble, et il y a des boulons à être flexibles pour l'ajustement mécanique.

3,2 la taille centrale du panneau rayonnant est (1200±100) millimètre, surface rayonnante de rayonnement de panneau et surface avant (15 le ± 3)°, peut régler avec précision

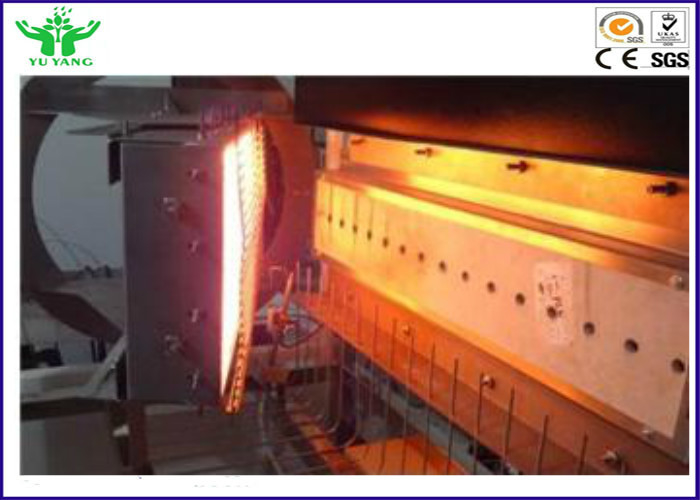

3,3 la taille de conseil de rayonnement est 480mm x 280mm, fait des carreaux de céramique réfractaires poreux ; l'intensité de rayonnement peut atteindre au sujet de 62kw/m2, température de surface du ℃ environ 750.

3,4 brûleur : (200 + 10) tube en céramique de double trou long de millimètre, diamètre intérieur 6 millimètres, chaque diamètre de trou longitudinal est 6mm, avec le mètre de propane et de circulation d'air, petite taille ajustable de flamme, pour réaliser (230 + 20) les conditions de haut standard de flamme de millimètre.

3,5 observation de niveau : il est facile pour des utilisateurs d'observer la diffusion de flamme ; fait de l'acier inoxydable, l'arrangement horizontal et vertical de direction, enjambent 50 millimètres ;

3,6 équipé du guide d'installation témoin, fait d'acier inoxydable. La chaleur et résistance à la corrosion ; L'échantillon est installé comme type à coulisse ;

3,7 visionneuse : Équipé du miroir réglable de visionnement d'angle (750mm x 120mm), pendant l'essai, le taux de diffusion de flamme peut être observé par le miroir en verre et le râteau témoin, et peut être enregistré automatiquement par le commutateur de pied.

3,8 dimension de l'échantillon : longueur et 250mm de 808mm larges. Fait (3 + 0,2) de la plaque d'acier inoxydable épaisse de millimètre.

3,9 la cheminée témoin, 1, elle est faite de feuille d'acier inoxydable avec une épaisseur de 0,5 ±0.05mm. Le gaz et la cheminée metal le thermocouple de compensation.

3,10 plat de calibrage : longueur (795 + 1) millimètre, millimètre large, profondément (25±2) conseil non-combustible de millimètre. La densité sèche (950 ±100) kg/m3.There sont 8 trous avec un diamètre de 25mm, et l'espacement de trou est 100mm + 1mm ;

3,11 panneau arrière et plat de positionnement : Le plat arrière est 800mm longs et 155mm large, (12.5±3) panneau non-combustible épais de millimètre, la densité sèche (950 ±100) kg/m3, plaçant le matériel de feuille est identique que le plat arrière, la largeur (25± 2) millimètre.

4. Système de rayonnement thermique :

4,1 contrôleur de température de panneau d'élément chauffant : empêchez la flamme de tourner derrière le panneau de radiateur, vérifiez la température interne du panneau de radiateur, et découpez automatiquement la vanne électromagnétique de gaz dans le cas du courant de flamme.

4,2 le plat de rayonnement est appliqué à l'écoulement de la chaleur du spécimen, et le gradient diminue sur la longueur du spécimen. Le point de départ est 50KW/m2, et l'extrémité est 1.5kw/m2.

4,3 les Etats-Unis ont importé le type de prise de MEDTHERM (Schmidt-Boelter) mètre thermoélectrique d'écoulement de la chaleur de réacteur, gamme de mesure de 80KW/m2, mètre à refroidissement par eau d'écoulement de la chaleur. Grand non linéaire plus ou moins 2% ; Répétabilité plus ou moins 0,5% ;

4,4 approvisionnement en gaz : équipé de la valve réduisant la pression, la soupape de refoulement zéro, gâchant la valve, la vanne électromagnétique et le mélangeur, le mélange de bon air et gaz au panneau rayonnant.

4,5 un plat poreux de calibrage est fourni et un mètre coulissant d'écoulement de la chaleur est utilisé pour détecter si le flux rayonnant répond aux exigences standard.

5. Système de contrôle :

5,1 la longueur de flamme de la source d'allumage est 230 plus ou moins 20mm, l'écoulement de propane est 0.4l /s, et la circulation d'air est 1.0l /min.

5,2 écoulement de gaz de source : le gaz peut être méthane, gaz naturel, propane, le débit est plus grand que 1.0l /s, et le système de contrôle d'écoulement est moins de 1% entre 0.5L/s~ 1.5l /s.

5,3 la circulation d'air est plus grande que 9.0L/s, et l'erreur du système de contrôle d'écoulement est moins de 1% entre 5L/s~15L/s, et la canalisation d'air contient le filtre.

5,4 valve de marque et indicateur de pression de régulation de pression importés, contrôle précis de pression de gaz ;

5,5 toute la sécurité rayonnante de système de contrôle de combustion de panneau anti-déflagrante, clapet anti-retour, la vanne électromagnétique de gaz peut empêcher le retour de gaz ;

5,6 la caméra peut observer et sauver le processus d'essai dans un programme.

5,7 19" cadre d'analyse peuvent mesurer le taux de diffusion de flamme, le débit critique et le taux de dégagement de chaleur.

5,8 le système par acquisition de données peut stocker l'image des caractéristiques de longueur et de combustion de diffusion de flamme.

5,9 le système de brûleur de panneau d'élément chauffant est entièrement automatisé, avec l'allumage par étincelle et la sécurité, tous les systèmes de contrôle sont anti-déflagrante ;

5,10 l'OMI permet à tout le calibrage, essai, résultats d'essai d'être (OMI, OIN) plus facile imprimé (facultatif) ;

5,11 armoire de commande standard, système de contrôle intelligent de l'ordinateur +Labview ; L'interface est plus amicale et l'essai est plus intelligent.
