Équipement d'essai brûlant extérieur de caractéristiques de matériaux de construction du laboratoire UL723 ASTM E84
Application :
Cette méthode s'applique pour déterminer des caractéristiques brûlantes de surface des matériaux de construction et le taux de propagation de la flamme de surfaces exposées telles que des murs et des plafonds (plastiques solides y compris), mesurent en même temps la densité de fumée.
Cette méthode d'essai s'applique à la surface exposée qui inclut le plafond ou les murs, à condition que les matériaux ou l'assemblée entière, avec sa propre qualité structurelle ou l'aspect dans lesquels est examiné et prévu pour employer puisse se soutenir en position ou étant soutenu au cours de la période de l'essai. La méthode est employée pour déterminer le comportement brûlant correspondant du matériel en observant la flamme répandue le long du spécimen d'essai. Des rapports sont rédigés pour la diffusion de flamme et la densité de fumée développée et ce n'est pas nécessairement des relations entre les deux mesures.
Norme :
ASTM E84 : méthode standard d'essai pour les caractéristiques brûlantes extérieures des matériaux de construction
UL723 : déterminez les caractéristiques brûlantes extérieures des matériaux de construction
Paramètres :
1. Puissance : AC380V±10%
2. Puissance maximum : 5KW

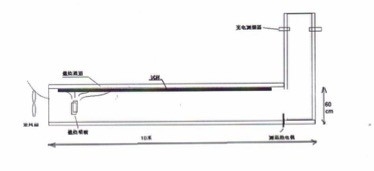

3. Examinez le four de tunnel : longueur 7.62M, section transversale d'extrémité ouverte 0.45M * 0.3M, température maximale 2500℃ de brique réfractaire
4. La chambre d'essai est faite en 16 voyants à niveau visible isométriques, et un voyant à niveau visible du feu, qui est un verre de quartz à hautes températures de double-couche, cadre de l'acier inoxydable SUS304.
5. Adoptez la structure de bouchon liquide, les deux côtés du couvercle témoin sont divisés en réservoir pendant l'essai, représentation de cachetage est meilleur.
6. L'entrée d'air est le volet réglable, qui pourrait commander la circulation d'air à l'intérieur du four plus exactement.
7. Thermocouple : de type k, diamètre 3mm, 3 ensembles, Omega Etats-Unis importée, haute précision, longue durée de vie, gamme de mesure : ℃ ≤1300
8. Port d'échappement : ce qui est de rectangle au rond, le diamètre 406mm
9. Mesure de densité de fumée : installez la position est le four de tunnel de distance 4.9~12.2M.
10. Installation de brûleur à gaz : le brûleur sera espacé 305mm de l'extrémité du feu de la chambre d'essai, et 190mm au-dessous de la surface de dessous de l'échantillon d'essai.
11. La source lumineuse : deux brûleurs à gaz, autour de la distance 203mm de bec, énergie ont produit 5.3Mj/min.
12. Circuit d'allumage : allumage électronique à haute tension.
13. Matériel et fonction composants :
①. Examinez la taille de four : L9456*W1067*H1400, pas comprenant la conduite.
②. La base de four est faite d'acier du canal 100*50 soudé ensemble, le traitement extérieur de jet
③. Conduite : la conduite de double-couche, le centre rempli d'amiante à hautes températures, plaque d'acier inoxydable intérieure de la couche SUS304, couche externe a galvanisé la feuille avec T1.2
④. Plat témoin : panneau de ciment à verre soluble de calcium, résistant à hautes températures à 1300℃
⑤. Couverture témoin : Acier inoxydable de T2.0 SUS304
⑥. Boîte de contrôle : adopte T1.2 le plat froid, machine-outille à commande numérique est formé, forme d'arc belle, surface est la peinture blanche.
14. Système de contrôle de gaz et d'écoulement de gaz :
①. Gaz : gaz (pureté 99%), par vos propres moyens.
②. Le système de contrôle de gaz, inclut le compteur de débit, type indicateur de pression, indicateur de pression, valve de régulation de pression d'U.
③. Compteur de débit : marque domestique, gamme 2~20L/min, exactitude 2%.
④. Type indicateur d'U de pression : original des Etats-Unis, colonne d'eau 0~36 pouces, degré d'analyse 0,1 pouces.
⑤. Indicateur de pression : 0~200Kpa (0~30psi), résolution 5Kpa.
⑥. Valve de régulation de pression : 0~10kg/min sans interruption réglable.
15. Système de mesure de densité de fumée :
①. Source lumineuse : lampe importée d'halogène de quartz.
②. Puissance nominale : 100W.
③. Tension nominale : 12V.
④. Quantité nominale de retour de lumière : 2000~3000Lm.
⑤. Récepteur : la réponse spectrale assortit le mètre léger du commissaire international d'éclairage (cie).
⑥. Installation : installez à une extrémité du tuyau avec la longueur 150, l'autre extrémité est une fenêtre antipoussière, le mur intérieur du tuyau est noir et antiréflexion brillants.
⑦. La transmittance légère 0% ne signifie aucun dépassement léger, moyens de 100% sans ombre, tout le passage.
Caractéristiques :
1. La vitesse de propagation de la flamme de mesure est basée sur l'heure de la flamme par la fenêtre d'estimer après échantillon allumé, obtenir la courbe de vitesse de propagation de la flamme, qui la méthode est pour dessiner la propagation de la flamme de distance et de temps par la fenêtre. L'équipement devrait être calibré premièrement quand examinez, et puis fait deux tests préliminaires. Le premier test préliminaire est de détecter le spécimen de chêne rouge, a artificiellement placé sa propagation de la flamme et génération de fumée en tant que 100 (cette méthode mesure également la génération de la fumée du matériel). Le deuxième test préliminaire est de détecter le spécimen d'amiante-ciment, a placé son au-dessus de deux valeurs en tant que 0. Déterminez alors la fumée de spécimen et la courbe de vitesse de propagation de la flamme, calculent l'index (FSI) de diffusion de flam, la méthode est : si cette surface totale est inférieur ou égal à 29.7m·la minute, celle est FSI=0.515AT ; si la surface totale est plus grande que 29.7m·la minute, celle est FSI=4900/(195-AT).
2. Le taux de propagation de la flamme de divers bois non-traité est de 60 à 230, la fumée produite est également mesurée pendant la combustion, et son rang est divisé dans la même gamme.
3. La valeur de FSI du matériel mesuré avec la méthode de tunnel est entre 0 et 200, plus la valeur de FSI est petite, moins le risque d'incendie est. Les hauts bâtiments et couloir, devraient employer le matériel<25 material=""> FSI100 ne répondent pas à l'exigence d'ignifuge.
4. La classe A est 0-25, classe que B est 26-75, classe C est 76-200, l'échantillon que l'index de fumée moins que la flamme 450and a écarté la courbe de taux, puis calcule l'index de diffusion de flamme (FSI) de l'échantillon, la méthode est : si cette surface totale est inférieur ou égal à 29.7m·la minute, celle est FSI=0.515AT ; si la surface totale est plus grande que 29.7m·la minute, celle est FSI=4900/(195-AT).
Procédure :
1. Six échantillons de PCs, placés au-dessous de le ciment à verre soluble épais de calcium de 12mm.
2. Observez les données :
A. Measure le temps sur la flamme est arrivé à chaque point d'observation
B. Measure la flamme a écarté la distance première minute la 1,5
C. Measure la flamme a écarté la distance pendant tout l'essai (10 minutes)
D. Measure la flamme a écarté la distance et le temps maximum
3. Méthode de jugement :
| Classification |
Flamme répandue à la minute 1,5 (millimètre) |
Flamme finale répandue (millimètre) |
| Classe 1 |
165 (+25) |
165 (+25) |
| Classe 2 |
215 (+25) |
455 (+25) |
| Classe 3 |
265 (+25) |
710 (+25) |
| Classe 4 |
Dépasser des limites de la classe 3 |
Norme de juge de la classe 1 des BS :
①. Pendant six échantillons de PCs, l'échantillon que les plus grandes « 1,5 minutes flambent la valeur de diffusion » et la « dernière flamme a écarté la valeur », ne dépassera pas l'allocation maximum (qu'est à dire la somme de valeur interne et externe)
②. Les « 1,5 minutes flambent la valeur de diffusion » et la « dernière valeur de diffusion de flamme » d'encore cinq échantillons de PCs ne devrait pas dépasser la valeur standard (qu'est à dire la valeur externe)
Partie : Propagation du feu
①. Méthode d'essai : changement de température de mesure (chauffage) par le détecteur à thermocouple par l'espace de cachetage en brûlant l'échantillon.
②. Observez les données : la température est allumage mesuré de toutes les 30 secondes d'ici 0-3 minutes ; la température est mesurée chaque d'ici 4-10 minutes allumage 1 minute ; la température est mesurée chaque d'ici 12-20 minutes allumage 2 minute, et mesure seulement 3 fois.
③. Méthode de jugement :
S1 = S2 = S3 =
S = S1 + S2+ S3
t----- temps, en quelques minutes, 0 quand allumage
--la température d'échantillon, dans le ℃, à l'heure t
---la température standard, dans le ℃, à l'heure t
Norme de jugement de la classe 0 des BS : L'index total matériel S de la classe 1 n'est pas plus de 12 ; le premier sous-index n'est pas plus de 6, qui pourraient être déterminés comme classe 0.
Conditions environnementales :
1. Niveau du sol, gaz de puits - et poussière aérés, inflammables, explosifs, corrosifs.
2. Il n'y a aucune source forte de rayonnement électromagnétique tout près.
3. Laissez à espace approprié autour de l'équipement pour l'entretien.
4. La température : ℃ 5 | ℃ 30.
5. Pression : 86 | 106kpa.
6. AC3800V/50HZ.
7. Chaîne de fluctuation : 380V ± 10%.
8. Gamme de fluctuation de fréquence permise : 50Hz ± 1%.
9. L'utilisateur est requis de configurer le dispositif avec la capacité appropriée d'air et de commutateurs électriques au site d'installation, et l'équipement doit indépendamment et exclusivement utiliser ce commutateur.
10. Si l'équipement ne fonctionne pas, la température ambiante devrait être maintenue à moins de 0 | ℃ 45
