Équipement d'essai d'inflammabilité de taux de dégagement de chaleur de calorimètre de cône avec OIN 5660 GB/T 16172

Équipement d'essai d'inflammabilité de taux de dégagement de chaleur de calorimètre de cône d'OIN 5660 GB/T 16172

Description :

Le calorimètre de cône est l'instrument d'échelle de banc le plus significatif dans le domaine de l'essai du feu.

Le dégagement de chaleur est la mesure principale exigée pour évaluer le développement du feu des matériaux et des produits. Traditionnellement il a été très difficile de mesurer et l'essai plus récemment complet des articles (par exemple meubles) a été possible en brûlant ces articles et en mesurant la chaleur évoluée utilisant une technique appelée la calorimetrie d'épuisement de l'oxygène.

Le calorimètre de cône a été produit pour répondre à toutes les normes existantes (OIN y compris 5660, ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, PEUT ULC 135 et les BS 476 pièce 15) et peut également être acheté en forme modulaire de sorte que ces laboratoires avec des intérêts particuliers tels que le dégagement de chaleur, perte de masse, production de fumée, etc. peut au commencement acheter les sections qu'elles exigent et ajoutent plus tard davantage de d'instrumentation dans les mêmes armoires afin d'accomplir un plein instrument de spécifications. C'est juste un des avantages du calorimètre de cône.

Application :

Le courant de produit de combustion par la concentration en oxygène de la consommation de l'oxygène et calculent le taux de dégagement de chaleur, le taux de dégagement de chaleur du matériel est également les propriétés matérielles des produits de combustion du brûleur de combustion des paramètres les plus importants, mesurent plus exactement le matériel pendant le taux de rejets de chaleur de combustion, parce que la prévention de prévision de risque d'incendie et le traitement ignifuge est extrêmement important.

Normes :

OIN 5660 : essais du Réaction-à-feu -- Dégagement de chaleur, production de fumée et taux de perte de la masse.

ASTM E1354 : Méthode standard d'essai pour la chaleur et taux de rejets évidents de fumée pour des matériaux et des produits utilisant un calorimètre de consommation de l'oxygène.

Les BS 476 : PARTIE 15 : Essais de feu sur des matériaux et des structures de construction. Partie 15 : Méthode pour mesurer le taux de dégagement de chaleur des produits.

GB/T 16172-2007 : Examinez la méthode pour le taux de dégagement de chaleur de matériaux de construction

Spécifications :

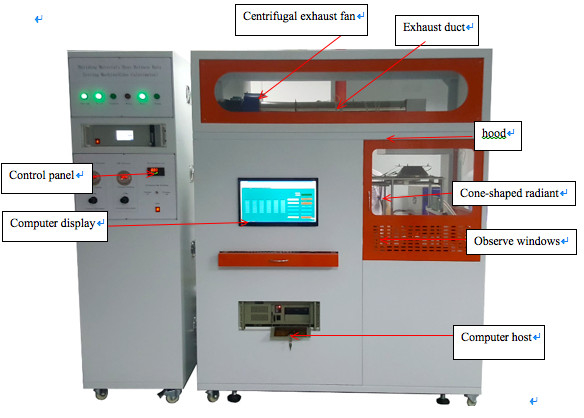

1. Appareil de chauffage électrique rayonnant en forme de cône, qui est capable de la puissance 5kw de chauffage, intensité de rayonnement : 100kw/m2, équipé de trois thermocouples pour mesurer la température.

2. Le bouclier de rayonnement, qui est la non-eau s'est refroidi, est acier inoxydable composé, avec une épaisseur totale ne dépassant pas 12mm.

3. Le contrôle d'Irradiance, le système sera correctement accordé de sorte qu'il maintienne la température moyenne des thermocouples d'appareil de chauffage au niveau de préréglage à dans ±10℃.

4. Pesant le dispositif, qui aura une exactitude de 0.1g, avec une gamme de 0~2000g.

5. Support de spécimen, qui aura la forme d'une casserole carrée avec une ouverture du mm* (106±1) (106±1) millimètre au dessus, et une profondeur (25±1) de millimètre. Le support sera construit avec de l'acier inoxydable avec une épaisseur (2.4±0.15) de millimètre.

6. Le cadre d'arrêtoir, sera construit avec de l'acier inoxydable avec une épaisseur (1.9±0.1) de millimètre, sous forme de boîte avec une dimension intérieure de chaque côté (111±1) millimètre et une taille (54±1) de millimètre. L'ouverture pour le visage de spécimen sera le mm* (94.0±0.5) (94.0±0.5) millimètre.

7. Système de gaz d'échappement, qui se composera des conduits d'un ventilateur d'extraction centrifuge, d'un capot, de prise et d'échappement pour la fan.

8. Intoxiquez l'appareillage d'échantillonnage, incluez une pompe, un filtre pour empêcher l'entrée de la suie, un piège froid pour enlever la majeure partie de l'humidité, un ensemble de système de déviation pour détourner tout l'écoulement sauf que requis pour les analyseurs de gaz, encore un autre collecteur d'humidité.

9. La minuterie d'allumage, sera capable du temps écoulé d'enregistrement à la deuxième le plus proche et sera précise à moins 1 s dans 1 H.

10. Mesure de l'oxygène :

Chaîne 10,1 de mesure : 0-25%

10,2, le signal produit : 4-20mA ;

10,3, le temps de réponse : ≤2S ;

10,4 température ambiante : 0-45 ℃ ;

10,5 hygrométrie : <90>

10,6, linéarité : <>

10,7 dérive nulle : 0,05% O2 (une semaine) ;

Répétabilité 10,8 : <>

11. L'analyseur optique de densité de fumée, se composent de la source lumineuse, lentille, élément photoélectrique.

12. Le système de collecte et d'analyse de données, rassemblent et enregistrent la concentration en oxygène, la température, taux de dégagement de chaleur, theremocouples, vitesse de circulation d'air de conduit de fumée de la chaleur, temps d'allumage témoin et s'éteignent le temps, consommation totale de l'oxygène, la masse perdent le taux, dégagement de chaleur totale, les courbes produites par dioxyde de carbone et des courbes produites d'oxyde de carbone, toutes les courbes de procédure et données en temps réel, peuvent être imprimées et sauvées.

13. Fumez le système de processus, adoptez le dispositif d'échappement puissant, l'équipement est équipé de la fan puissante ; après essai de finition, commencez la fan d'ébauche pour épuiser le gaz d'échappement, font le traitement de purification de concentration, afin de répondre aux normes.

14. Commandez la dimension de chambre : L700 * W600 * H1920mm

Examinez la dimension de chambre : L1680 * W700 * H2410mm

15. Alimentation d'énergie : Puissance de total à C.A. 380V 50HZ : 6KW.
