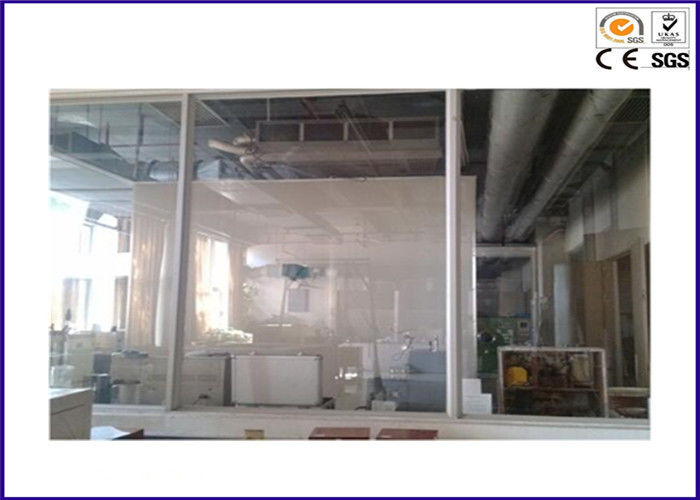

Appareillage de densité de fumée d'acier inoxydable, essai de densité de fumée de 3 mètres pour des câbles

3m3 de la partie et 2 du CEI 61034 trois de cube appareil de contrôle de densité de fumée de câble du mètre

Introduction :

L'appareil de contrôle de densité de fumée de 3 mètres est l'équipement d'essai mesurant la fumée produite quand le câble ou le câble à fibres optiques est placé horizontalement et la brûlure sous la ressource définie du feu en état spécifique (chambre 3m3 requise par IEC61034).

Cet équipement est important pour mesurer la génération de fumée de la valeur de la pénétration de source lumineuse par la fumée produite quand le câble exposé à la source standard spécifique du feu (éthanol 90±1%, méthanol 4±1% et eau distillée 6±1%) 1L±0.01L est brûlé.

Normes :

Mesure du CEI 61034 - 1 et 2 - de la densité de fumée des câbles brûlant dans la condition définie ;

Les BS 6853 - recueil d'instructions pour des mesures anti-incendie dans la conception et construction des trains de transport de passager ;

Caractéristiques :

Caractéristiques :

1. La région interne de chambre est 3000mm±30mm et elle a structuré en tant que clôture cubique avec l'angle fixe approprié de cadre de fer ;

2. Elle a configuré avec une porte avec des vitraux d'essai et dans les deux visages du bord opposé il y a une fenêtre transparente scellée (minimum 100mmX100mm) avec un système léger horizontal de mesure qui permet la pénétration légère ;

3. A conçu pour empêcher exposition au soleil direct et le changement de temps grave de la clôture ;

4. La cellule photo-électrique et la source lumineuse sont situées dans la partie moyenne des deux fenêtres de la surface de mur dans le bord opposé pour éviter le contact physique ;

5. Une lampe pour fournir la lumière régulière est installée ;

6. Deux types de système automatique de filtre (Carrusel) sont installés pour calibrer automatiquement la transmissivité spécifique de la lumière ;

7. La réduction de lumière par la fumée est mesurée utilisant la cellule photo-électrique ;

8. Afin de vérifier en conséquence l'intensité du rayonnement pour mesurer le changement léger par l'auto-émission, l'équipement a été conçu pour adapter le divers genre de filtre dans la source lumineuse ;

9. Système de support pour permettre le montage distinct de la source lumineuse et la cellule photo-électrique dans le mur externe ;

10. La source lumineuse est une lampe d'halogène avec un filament en cristal propre de lampe et de tungstène ;

11. Puissance moyenne : 100W, tension moyenne : DC12v, vitesse moyenne de lumière : 2000 lm~3000 LM, et température de couleur moyenne : 2800K~3200K ;

12. La cellule photo-électrique de récepteur est type de sélénium ou de silicone et fait se conformer une réaction de spectre à l'observateur photopique (semblable à un oeil humain) de la Commission internationale sur l'illumination (cie) ;

13. Un système de chauffage est installé dans le cube pour assortir vite la température standard (25ºC±5ºC) dans l'essai initial ;

14. Nous cherchons la sécurité et la commodité de l'appareil de contrôle par un système d'allumage automatique ;

Résultat d'essai :

Temps d'extinction (minute) ;

Temps à l'ao maximum ;

Transmittance légère minimum (%) ;

Ajoutez la caractéristique de photo du secteur de carbonisation ;
