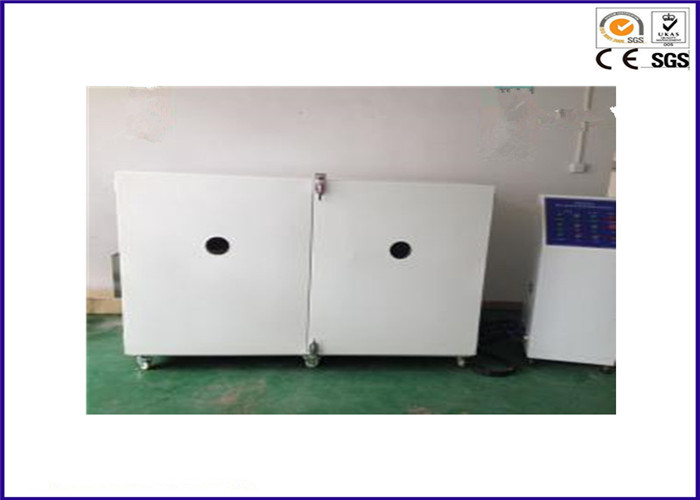

Équipement d'essai d'inflammabilité de module de PLC pour OIN 8142 de matériaux d'isolation thermique

Partie commande de module de PLC de matériaux d'isolation de courant ascendant d'équipement d'essai d'inflammabilité d'OIN 8142

Description :

Elle peut être employée pour déterminer la représentation de l'isolation lâchement emballée, de la couverture, de la couverture, du bloc, de la coquille isolante de plat et de tube de préfabrication et d'autres produits d'isolation à la température maximum de service.

Normes :

Isolation thermique de 8142:1990 d'OIN---Sections minérales synthétiques préformées collées de tuyau de fibre--Annexe A de spécifications

GB/T17430-1998, ASTM C411-82, ASTM C447-85

Caractéristiques :

1. Plaque de chauffage : soyez fait de 304 acier inoxydable, la zone d'essai 900*450mm, entourée par couche protectrice, la largeur 80mm. Sur l'intrados du plat chaud, moins de cinq thermocouples ont été utilisés pour des températures de surface mesurées, quatre d'entre elles ont été fixés à la diagonale de la zone de chauffage de la plaque de chauffage et de 150 millimètres de chaque coin, et le cinquième thermocouple a été placé sur la position centrale de la plaque de chauffage. La température mesurée à un point quelconque ne sera pas moins que la température exigée et sera + 5% ou + le °C 15 (prenez le petit en tant que norme).

2. Tube de chauffage : soyez fait de SUS304 acier inoxydable, la longueur de 2M, diamètre nominal de 88mm, 108mm, 133mm trois types. Les trois tubes de chauffage sont arrangés côte à côte, et la coquille isolée préfabriquée peut être examinée séparément. L'extrémité du tube de chauffage devrait être longue section réglée de protection moins de 75mm et appareil de chauffage auxiliaire pour empêcher la perte de la chaleur excessive de l'extrémité de spécimen. Le tube de chauffage a été équipé d'un thermocouple tout les 0,3 m pour mesurer la température de surface. Les thermocouples sont arrangés hélicoïdal autour du tube de chauffage à 90°intervals. La température mesurée à un point quelconque ne sera pas moins que la température exigée et sera + 5% ou + 15°C (prenez le petit en tant que norme).

3. Système de mesure de la température : le diamètre du fil de thermocouple est 5.0mm, l'étendue de température de mesure : 0-1250 ℃ ; utilisant la température d'acquisition de PLC + de module.

4. Partie commande : Module de PLC, courbe chaude de température de surface d'affichage en temps réel de gestion par ordinateur, rapport des essais de sortie.

5. Taux de chauffage : 5 ℃/minutes ou 3 ℃/minutes peuvent être placés.

6. Acquisition de la température : rassemblé une fois que chaque 2min, ainsi que la courbe montre.

7. Temps de réponse de thermocouple : <0>

8. Erreur de la température : ℃ du ± 0,5.

9. Erreur de synchronisation : 1s/H.

10. Ordinateur : 1 ensemble (répondez au moins à ces exigences suivantes : Unité centrale de traitement : INTEL I5-III au nom de ce qui précède ; Mémoire : 4G ou plus ; Disque dur : 500G ou plus ; avec la porte série : commandez l'opération d'équipement ; Affichage : 20 pouces ou plus d'affichage à cristaux liquides de LED, résolution 1600 * 900 ci-dessus ; système de Windows Xp.), imprimante d'A. Examinez l'ensemble de logiciel.

11. Équipé des pieds et du palpeur plats : halage de mesure.

12. Équipé de deux boîtes témoin.
