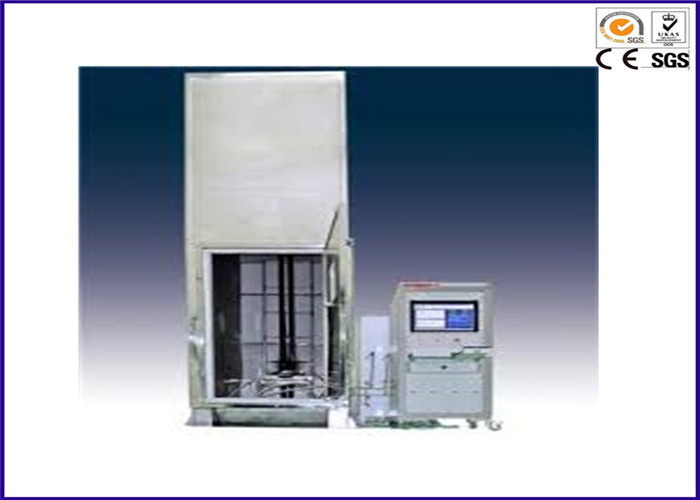

La sécurité a lié l'UL verticale 1685 d'équipement de test de diffusion de flamme de câble/fil

L'UL 1685 a lié l'équipement d'essai vertical de diffusion de flamme de câble et de fil

Introduction :

La flamme verticale liée de câble a écarté l'appareil de contrôle selon les fournitures appropriées du standardwire UL1685, GB18380.3 et de l'équipement conçu par conditions brûlantes d'essai de câble. Et dans le CEI 60332-3-10 d'accordancewith, le CEI 60332-3-21 de KS C | 25 (A | norme de classe D).

L'appareil de contrôle vertical lié de diffusion de flamme de câble est employé pour empaqueter le câble optique d'orfiber de câble pour détecter verticalement monté sous la flamme forvertical spécifique de conditions répandue empêchant la capacité de l'instrument, les cables électriques, câbles de commande, moyens brûlants de préparation d'essai de paquet de câble optique de fibre. Whengiven une offre de logement en gaz et l'utilisation de la source de standardignition d'allumage, cet instrument peut être employé pour déterminer la diffusion verticale de flamme verticale aux câbles électriques et aux fils de l'état. En outre, si l'ajustement de brûleur d'appareil de contrôle de 20 degrés peut être des normes d'essai réalisées du byIEEE 383 (IEEE 1202). L'équipement peut être équipé de l'instrument de heatrelease configurent le port, avec l'analyseur de gaz peut mesurer des valeurs thethermal de puissance telles que HRR (taux de dégagement de chaleur), SPR (generationrate de fumée) et ainsi de suite.

Expérience d'utilisateur :

1, intelligence élevée, facile à utiliser ;

2, design industriel professionnel, beau, généreux ;

3, équipement de précision, sécurité, et stabilité ;

4, système de contrôle de micro-ordinateur, processus intelligent d'essai ; aucune synchronisation manuelle et opérations relatives ;

5, logement en acier inoxydable anticorrosion ;

Norme :

UL1685, LE CEI 60332-3-10, EN 50399, GB/T 18380,31

Le CEI 60332-3 : Examinez sur les câbles électriques dans des états du feu
partie : Examinez sur les fils ou les câbles liés
• LE CEI 60332-3-21 DE KS C : Catégorie A F/R
• LE CEI 60332-3-22 DE KS C : Catégorie A
• LE CEI 60332-3-23 DE KS C : Catégorie B
• LE CEI 60332-3-24 DE KS C : Catégorie C
• LE CEI 60332-3-25 DE KS C : Catégorie D

Caractéristiques :

1. Boîte en acier inoxydable d'essai la taille 1 000 du ± 100 (w) X 2 000 ± du ± 100 (d) X 4 000 100 (H) millimètre. Surface intérieure du cas que l'éminence, et l'arrière sidecovered avec le matériel d'isolation.

2. L'échelle en acier standardstainless, étant basé sur les conditions gigaoctet/T18380.31 d'échelles ;

3. cadre alternatif 2 témoin ;

4. échelles faites d'acier inoxydable ; anticorrosion ; facile à nettoyer ;

5. Dans la partie plus inférieure de l'armoire, d'une position devant le ± 10mm du logement 150 a 800 un × du ± 20 (w) 400 ±10 (d) de l'entrée d'air.

6. l'intérieur du thebox est type monté les thermocouples de K, 2mm de thermocouple de diamètre

7. Le four de chauffage d'insidethe de circulation d'air peut être stablement commandé (5000 ± 500) à l/min.

Système de combustion :

1. Brûleur : le brûleur à propane de withtype, classent le × 4 5mm de 257mm, ouvrant un total de 242, trois lignes sont arrangés, respectively81,80,81 les trous, diamètre de trou de 1.35mm, la distance entre les trous est de 3,2 millimètres ;

2. haut-precisionball, commandez le gaz ;

3. deux mètres : compteur de flux d'air et de débit de gaz et soupape de commande ;

4. l'embout avant de l'appareil de contrôle d'installation de flamme de combustion outre du tube pour protéger le propane gastempering, afin d'assurer la sécurité maximum sur le spécimen

5. angle de combustion : horizontal ; dispositif automatique d'allumage ; (20 degrés de réglable est facultatif)

6. le débit de gaz d'airand de brûleur doit être la température et pression complétées, alors que le système de manytraditional ignore l'impact du gaz et l'air peut être automaticallyby fait un programme informatique le processus de compensation.

Système de contrôle :

1. Système de contrôle d'écran tactile de withlarge-écran de PLC ;

2, système d'automaticignition, synchronisation automatique ; Chaîne de synchronisation 999min, exactitude 1s ;

3, datais expérimentaux automatiquement stockés, enquête libre ;

4, 40 minutes, rappels de la ponctualité 1hour ;

5, les specimenmounts avec l'ascenseur électrique de grue.

Paramètres de dispositif :

1. La boîte d'essai thesize 1 000 du ± 100 (w) X 2 000 le ± du ± 100 (d) X 4 000 100 (h) millimètre

2. Exactitude 0.1m/s d'anémomètre ;

3. La gamme d'anémomètre de source d'air 8000L/minute ; des vents de débouché (5000 ± 500) l/min peuvent être ajustés ;

4. Gaz : propane oftechnical de catégorie de pureté de 95% (client)

5. Le contrôle de flux de gaz : Sous 100kpa, 20 états de ℃

6. L'alimentation en air de combustion : Propane (ou LPG).

Spécifications :

1, taille de chambre : 1 165 (w) × 4 350 (h) millimètre du × 2 165 (d)

2, taille de console : 600 (w) × 1 600 (h) millimètre du × 750 (d)

3, puissance : C.A. 220V, 50/60hz, 15A

4, poids : 1,500kg
