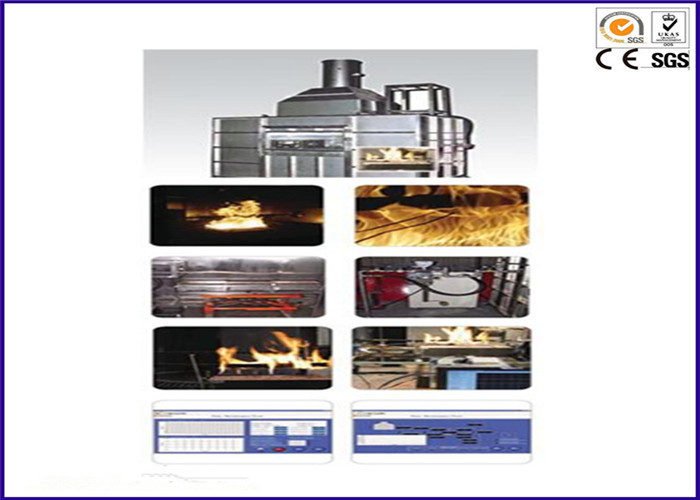

Appareillage d'essai de résistance du feu, recherche A 753 de ftp II de machine d'essai de tuyau/canalisation

OIN 10497, recherche de ftp II un équipement d'essai de valve, de tuyau et de canalisation de résistance de feu 753

Description :

L'essayeur de résistance de feu des garnitures de lutte contre l'incendie font face aux trois normes suivantes : Essai de résistance du feu de la valve (OIN 10497), essai de résistance du feu de l'ensemble de tuyau (OIN 19921 et 19922), essai de résistance du feu des tuyaux en plastique (recherche A 753 de ftp II)

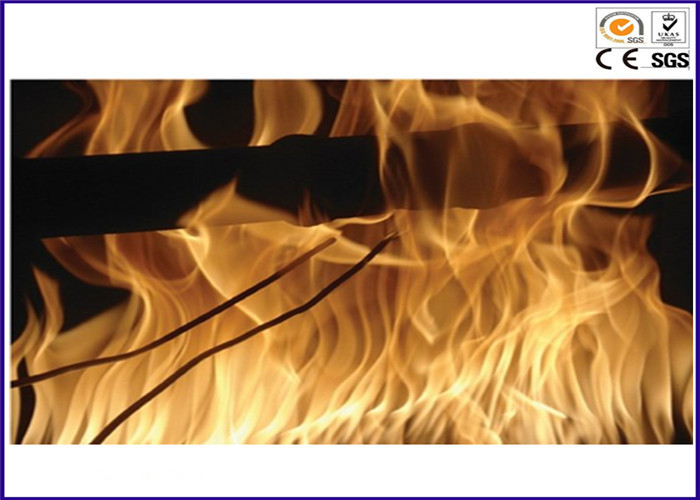

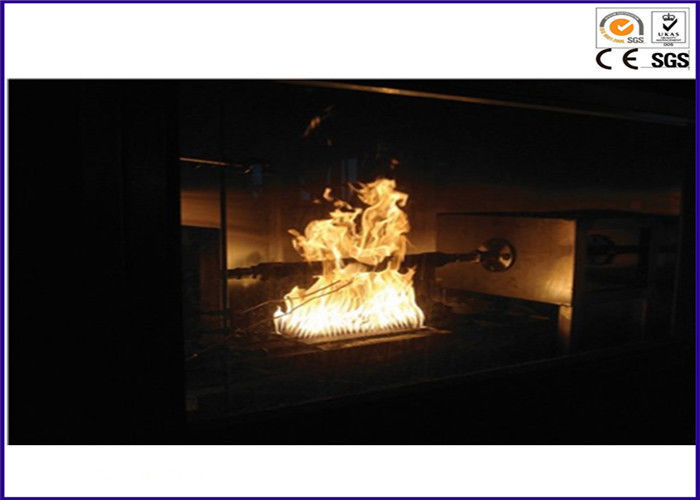

Après application de l'imitation du feu utilisant un brûleur indiqué dans les normes de diverses valves en états internes de pression, d'ensemble de tuyau de plusieurs diamètres nominaux et de cercueil/de dispositif en plastique de cercueil, le dispositif mesure l'étanche de chaque essai.

Normes :

OIN 19921&2, OIN 10497, recherche A 753 de ftp II

Spécifications :

1. Examinez la taille de chambre : (w) 1,700mm x (d) 900mm x (H) 2,000mm

2. Taille de capot : (w) 1,700mm x (d) 900mm x (H) 2,000mm

3. Taille de conduit : Ø400 X 2 000 (L) millimètre

4. Ventilateur d'extraction : Tension d'armature : 180V/révolution : 3000rpm/1.5HP

5. Source de chaleur

Brûleur de section : (W) 150mm x (d) 500mm/bec : 20 ea 0.1m2/STS 304
Brûleur multiple : (w) brûleur de 100mm x (D) 420mm/jet 15 ea/STS 304

6. Contrôleur d'écoulement de la masse

Contrôleur d'écoulement de la masse du gaz (C3H8) 150 SLPM/signal produit : 0 | 5V/exactitude ±1 de F.S
Contrôleur de débit de masse d'air 300 SLPM/signal produit : 0 | 5 V/exactitudes ±1 de F.S

7. Navire pour la taille de l'eau : Ø350 x L500 millimètre

8. Pompe de gavage : C.A. 220V/20Bar maximum

9. Taille de cube en calorimètre : (W) 38mm x (D) 38mm x (H) 38mm
thermocouple de type k : Ø3.2, (L) 235mm

10. Système de DAQ : module d'entrée/sortie de 2 canaux/gamme analogues : ± 10VDC
module d'entrée/sortie de Digital de 2 canaux/gamme : ± 5VDC

Caractéristiques :

1. Conçu dans l'environnement simple de GUI pour l'utilisateur utilisant des instruments de développement de Labview

2. A conçu pour enregistrer et sauver des données en temps réel utilisant la logique de contrôle automatique pour la reproductibilité d'essai

3. Analyse des formes de données et de rapport d'impression pour répondre aux besoins des utilisateurs.

4. Conçu pour substituer seulement le brûleur dans les chambres équivalentes d'essai pour permettre l'essai des trois normes.

5. L'essai de la recherche A 753 de ftp II permet l'essai du niveau 1 | 3

6. Fait de l'acier inoxydable, la chambre d'essai est la chaleur et anticorrosion

7. L'emplacement de brûleur peut être réglé pour calibrer de divers essais de tuyau et de valve.

Résultat d'essai

1. la température centrale de la flamme

2. la température de flamme du terminal d'entrée de l'eau

3. la température de l'eau de l'eau dans le cercueil a entré le terminal
