Équipement d'essai de l'inflammabilité CEI 60332-3-10

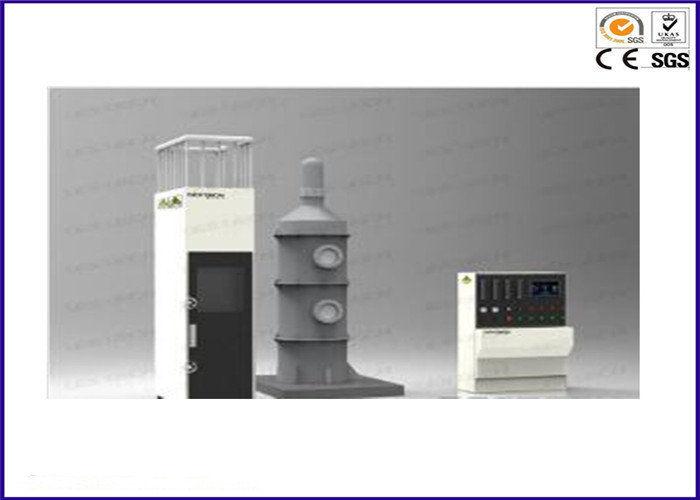

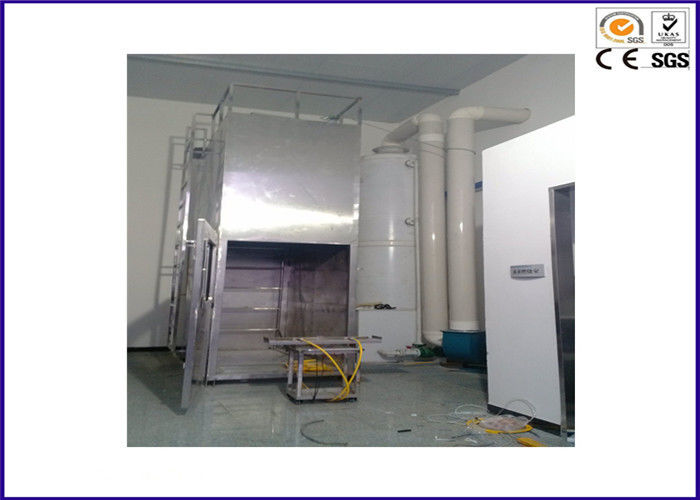

Testeur d'inflammabilité verticale de câble groupé de commande PLC conforme à la norme IEC 60332-3-10

Produits:

La machine d'essai de propagation verticale de la flamme du câble groupé est conçue conformément aux dispositions pertinentes de la norme UL1685, GB18380.3 concernant les exigences d'essai de combustion des fils et des câbles.Et répondre à la norme IEC 60332-3-10, les normes KS C IEC 60332-3-21 ~ 25 (A ~ classe D).
Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditions, est l'équipement nécessaire pour les câbles d'alimentation, les câbles de commande et les câbles à fibre optique.il peut être obtenu par des normes d'essai IEEE 383 (IEEE 1202).Ce testeur peut être équipé d'un port de configuration de l'instrument de libération de chaleur, avec lequel l'analyseur de gaz peut mesurer les valeurs de puissance thermique telles que HRR (taux de libération de chaleur),SPR (taux de production de fumée) et ainsi de suite.


L'expérience utilisateur:

1, Ce testeur est conçu avec une intelligence élevée et facile à utiliser;
2, avec un design industriel professionnel, une belle apparence et une disposition raisonnable;
3, Cet équipement est de précision, de sécurité et de stabilité;
4, avec système de contrôle micro-ordinateur, processus de test intelligent, pas besoin de chronométrer manuellement.
5, armoire d'essai en acier inoxydable résistant à l'orrosion;

Sles tortues:

Les résultats de l'analyse,Pour les appareils électroniques,Pour les appareils électroniques

Principales caractéristiques

1, La dimension de la boîte d'essai en acier inoxydable est de 1 000±100 ((W) x 2 000±100 ((D) x 4 000±100 ((H) mm. La surface intérieure du boîtier est plus haute que le sol et le côté arrière est recouvert d'un matériau isolant;
2, Équipé d'une échelle en acier inoxydable, conformément aux prescriptions de GB/T18380.31;
3, 2 détenteurs d'échantillons de rechange;
4Les échelles sont en acier inoxydable, résistantes à la corrosion et faciles à nettoyer.
5, dans la partie inférieure de l'armoire, il y a une entrée d'air dont la dimension est de 800±20(W) × 400±10(D), à la position de 150+10 mm à l'avant de la boîte.
6Un thermocouple de type K de 2 mm de diamètre est monté à l'intérieur de la boîte d'essai.
7Le débit d'air à l'intérieur du four de combustion peut être contrôlé de façon stable à (5000 ± 500) L/min.

Systèmes de combustion:

1, Le brûleur: type de ceinture brûleur de gaz propane de taille de 257 mm × 4,5 mm, et l'ouverture d'un total de 242 trous, qui sont disposés en 3 lignes de 81,80,81, le diamètre du trou est

1.35 mm, la distance entre les trous est de 3,2 mm;
2, équipé d'une soupape à bille de haute précision pour contrôler l'arrêt du gaz;
3, deux débitmètres: débitmètre d'air et débitmètre de gaz et vanne de commande;
4, L'avant du testeur de combustion est équipé d'un tube d'arrêt de flamme pour empêcher le gaz de propane de tempérer, assurant ainsi la sécurité maximale de l'échantillon.
5, Angle de combustion: horizontal; dispositif d'allumage automatique; (20 degrés réglable en option).
6, le brûleur peut compenser automatiquement le processus de compensation du gaz et de l'air par programme informatique, alors que de nombreux systèmes traditionnels ont négligé cette influence.

Systèmes de commande:

1, PLC avec un grand système de commande à écran tactile;
2, Ce testeur permet l'allumage automatique et le chronométrage automatique, une plage de chronométrage de 999min et une précision de 1s;
3, Les données expérimentales sont stockées automatiquement, demande libre;
4, avec une fonction de rappel de 40 minutes et 1 heure;
5Les montures de spécimens sont soulevées par une grue électrique.

Paramètres de l'appareil

1, La taille de la boîte d'essai est de 1 000±100(W) x 2 000±100(D) x 4 000±100(H) mm;
2, la précision de l' anémomètre est de 0,1 m / s;
3, La portée de l'anémomètre de source d'air est de 8000 L/min; les vents de sortie sont (5000 ± 500) L/min et peuvent être réglés;
4, gaz: propane de qualité technique à 95% de pureté (client);
5, Le régulateur de débit de gaz: moins de 100 kPa, à 20 oC;
6, L'approvisionnement en gaz de combustion: propane (ou GPL).

Les spécifications:
