mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble

Chine mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble fournisseur
mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble fournisseur mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble fournisseur mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble fournisseur mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble fournisseur

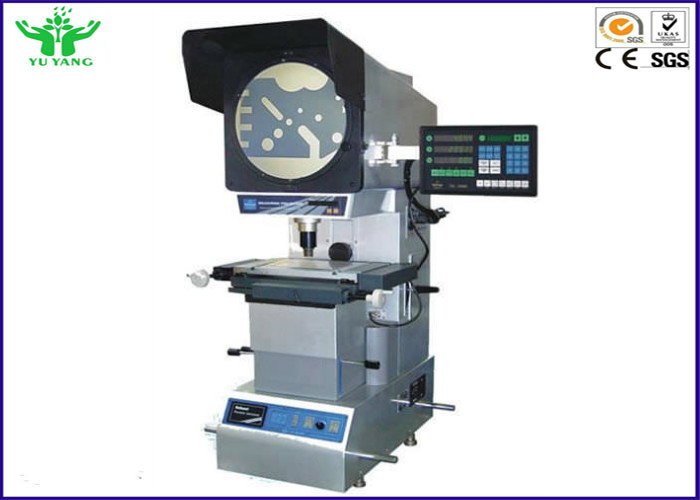

Image Grand :  mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: YUYANG
Certification: UL, ASTM, CE, ISO
Model Number: YY616

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiation
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15 jours de travail
Conditions de paiement: T / T, L / C, Western Union
Capacité d'approvisionnement: 10 jeux par mois
Contact Now
Description de produit détaillée
Product Name: Wire Testing Equipment Usage: Profile Projector
Standard: UL, ASTM, CE, ISO Projection lenses: 10x, 20x, 50x, 100x
Measuring accuracy: 3+L/200 um Power: 220V±10%, AC, 50HZ, 400W
Weight: 170kg Cold: Forced air cooling





10x, 20x, 50x, mesure verticale optique de projecteur de profil de 100x Digital pour le fil et câble





Application :



1. Le projecteur de profil vertical est principalement utilisé pour la mesure des parties mécaniques de la forme de longueur, d'angle, de découpe et de surface.

2. Le projecteur de profil vertical de mesure optique de la rotation 360 peut inspecter toutes sortes de surface et le contour des objets compliqués, came, filet de vis, vitesse, exécutent le coupeur de fraisage et ainsi de suite.

3. Projecteur de profil vertical de mesure optique très utilisé dans le commerce du mécanisme, mètre, l'électricité, industrie légère, université, institut de recherche et département de mesure-inspection.

4. Les données de mesure peuvent produire et relier l'imprimante et l'ordinateur.




Caractéristiques du produit :


• Projecteur de profil de bonne qualité fortement souple et facile à utiliser ;
• Gamme étendue 200mm x 100mm de voyage en tant que norme ;
• Étape linéaire d'échelle avec la résolution de 0.0005mm ;
• Écran fin de verre dépoli pour l'image claire ;
• Illumination intégrée de profil et de surface ;
• 10x, 20x, 50x, lentilles de projection 100x disponibles.



Spécifications :



Modèle

YY616









Tableau

La taille de la table en métal

450 x280 millimètre

La taille de la table en verre

306x196mm

Voyage d'axe des abscisses

200mm

Voyage d'axe des y

100mm

Voyage d'axe des z

90 (pour le foyer)

Exactitude de mesure

3+L/200 um

Résolution (axe des abscisses, axe des y) : 0,001 millimètres

Écran de projecteur

Taille de l'écran (millimètre) : Range>Ø utilisé 300 de Ø 312 (avec la ligne de mètre)

Chaîne rotatoire d'écran : 0°~360°

Résolution (axe des abscisses, axe des y) : 1' ou 0.01°



Lentille

Rapport optique : 10X option de l'option 100X de l'option 50X de l'option 20X

Vue d'objet (millimètre) : Ø30 Ø15 Ø6 Ø3

Distance de fonctionnement (millimètre) : 77,7 44,3 38,4 25,3

Taille maximale de morceau de travail : 90mm 90mm 90mm 90mm

Système de traitement de données

Le système de traitement de données de DP-100multi-function, apparaissant en anglais, peut être employé pour recueillir les données et pour mesurer le point, la ligne, le cercle, l'angle et la distance.

Illumination

L'illumination de la transmission et de la réflexion : lampe 24V/150W-halogen.

Puissance

110V/220V (C.A.), 50/60HZ, power=400W total

Froid

Refroidissement à air forcé

Dimensions

770*810*1120mm

Poids

170kg

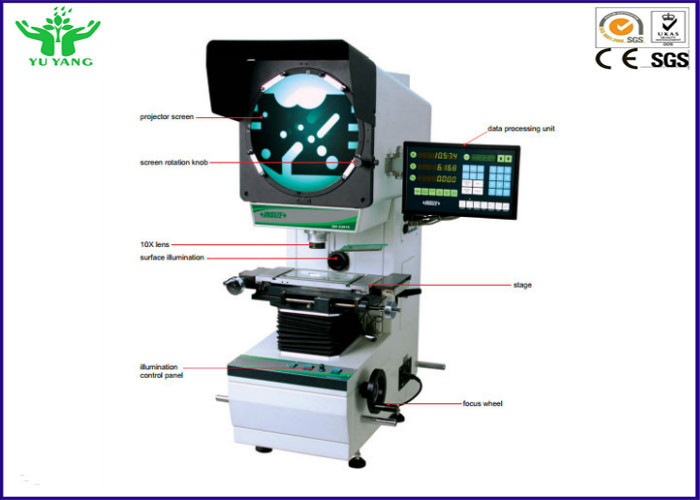

mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble

1. Écran

2. poignée rapide de mouvement d'écran

3. Lecture de DP-400 Digital

4. Rotatoire réglez avec précision le bouton

5. cadre de projecteur

6. principal organisme de l'illumination de transmission

7. Bouton d'axe des abscisses

8. bouton de levage

9. pose

10. portez le bouton

11. cache anti-poussière

12. Axe des ordonnées

13. Base

14. Table de travail verticale

15. groupe de charnière

16. table de travail

17. abaissez la table d'étape

18. illumination de réflexion

19. objectif

20. table supérieure d'étape

21. position nulle

22. fermez à clef la vis

23. plateau élastique

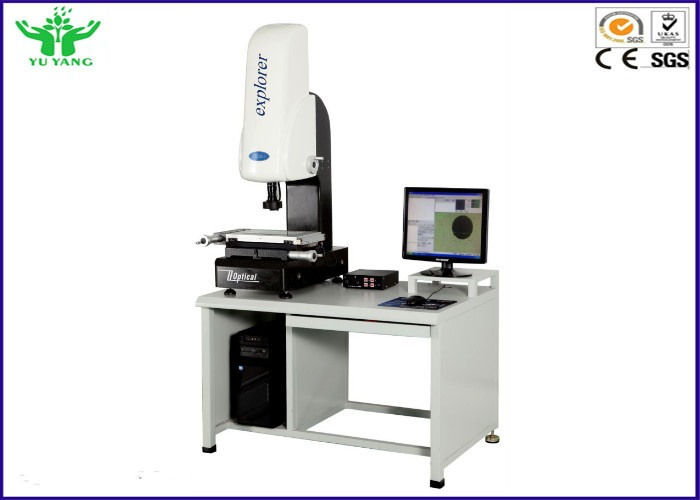

Caractéristiques :



1) Cadre solide, grand écran tactile d'affichage à cristaux liquides et logiciel QM2.0 avancé ;

2) Optique de haute qualité pour des images croquantes et claires ;

3) Surface de LED et illumination réglables de découpe ;

4) Caméra CCD industrielle de haute résolution ;

5) zoom de la détente 6.5X variable dans la marge du rapport optique 30-190x ;

6) Facile d'utiliser l'interface utilisateurs ;

7) Fonction prolongée de l'impression, économie et données d'exportation ;

8) Excel, sortie de rapport de mot ou de multi-format de txt, et entrée et sortie de DXF ;

9) Mesure optique de non contact de taille ;

10) Fonction de bord-détection automatique ;

11) Faites les économies et entrer le programme ;

12) Tracez la photo et la mesure ;

13) Dimensionnez la fonction de label ;

14) Fonction statistique de SPC ;



mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble



mesure verticale optique de projecteur de profil de 10x 20x 50x 100x Digital pour le fil et le câble
