Propagation de la flamme de pile solaire et le CEI 61730-2 de l'UL brûlant 1730& de machine d'essai de marque

Chine Propagation de la flamme de pile solaire et le CEI 61730-2 de l'UL brûlant 1730& de machine d'essai de marque fournisseur
Propagation de la flamme de pile solaire et le CEI 61730-2 de l'UL brûlant 1730& de machine d'essai de marque fournisseur Propagation de la flamme de pile solaire et le CEI 61730-2 de l'UL brûlant 1730& de machine d'essai de marque fournisseur

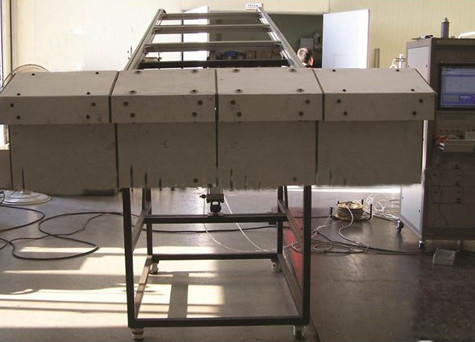

Image Grand :  Propagation de la flamme de pile solaire et le CEI 61730-2 de l'UL brûlant 1730& de machine d'essai de marque

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: YUYANG
Certification: ISO
Numéro de modèle: SCS

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: CAISSE DE CONTRE-PLAQUÉ
Délai de livraison: 60 jours
Capacité d'approvisionnement: 5 ensembles
Contact Now
Description de produit détaillée
Norme d'essai: UL 1730, le CEI 61730-2, UL 790, ASTM e 108-04, NFPA 256 Champ d'application: matériaux de bâche de toit, modules photovoltaïques
Taille: 6 000 (w) *2,200 (d) *2,000 (h) millimètre Poids: 850kg
Alimentation: C.A. 380V triphasé, 50/60Hz, 50A Garantie: 1 année

Propagation des cellules solaires de la flamme et de la machine de test de la marque de combustion

introduction
Cette machine de test de modules PV est conçue selon les normes UL 1730 et IEC 61730-2. Il est utilisé pour simuler les conditions réelles d'évaluation du toit et des composants de la résistance au feu de l'instrument, en A1.82m, b 2.4mandc 3.9m pour évaluer le niveau A ~ C. Et il peut également être utilisé pour le test de performance ignifuge de composants photovoltaïques.

Normes:
• UL 1730: moniteurs de détection de fumée pour habitations individuelles multifamiliales et chambres d’hôtel: détection de signal électrique de poussière domestique;
• UL 790: méthode standard d’essai au feu pour les matériaux de couverture;
• ASTM e 108-04: méthode normalisée d’essai au feu pour les matériaux de couverture;
• NFPA 256: essai au feu de la terrasse.
• Annexe 6 de la CEI 61730-2: Essais au feu des modules PV.

Caractéristiques:

Des structures
1, matériaux de couverture de toit en contreplaqué, dimensions: 1 300 (w) X1 000 (d) x120 (h), pour installer l'échantillon d'essai;
2, le panneau de test de non-combustibilité, installé à la fin des tests, peut arrêter les panneaux de test trempés;
3, tableau de commande de ventilateur en acier inoxydable, l'angle d'essai peut être ajusté, taille: 1 440 (l) x 940 (h) mm;
4, utilisé pour soutenir les essais du support de cadre principal en acier résistant à la corrosion, dimensions: 1 020 (l) x 1 000 (d) x 1 473 (h) mm;
5, Assiette en plaque non combustible, installée devant le cadre pour simuler l'avant-toit et la corniche, extension de la flamme du brûleur à l'éprouvette, dimensions: 330 (l) x 2 130 (d) x 584 (h) mm; 6, débit d'air pour le panneau de test: 19 ± 8 km / h (5,5 M / sec), et configurer le moniteur d'anémomètre;
7, les tuyaux de ventilation séparés, peuvent être extraits de l'extérieur de l'air du laboratoire;
8, le filtre en nid d'abeille est installé dans le conduit d'air, la palette de guidage d'entrée de gaz installée;
9, gaines de ventilation équipées d'un panneau de réglage de la pente pour régler la direction du flux d'air;
10, Les tuyaux de ventilation fixés au guide peuvent améliorer la vitesse pour garantir un débit d’air d’essai d’alimentation provenant de l’interférence extérieure, plaques de guidage en acier inoxydable, l’emplacement ne change pas en fonction de la pression du vent;
11, Matériaux de gaine pour acier inoxydable, résistant à la corrosion et à la chaleur, dimensions: 2 130 (l) x 762 (h) x 3 000 (l) mm;
12, ventilateur 220V, 50HZ, courant triphasé, est équipé d'un système d'inversion permettant de régler automatiquement la vitesse du vent, débit minimal de 300m3 / min;
13, inverseur de vitesse infiniment variable, 0-100% réglable;
14, Brûleurs à gaz (pour Shi Huo intermittent, propagation de la flamme et incendie en feu), 1,12 m, 60,3 mm, se déplaçant du côté du test présente une fente de 12,7 mm (l) * 0,91 m (longue);
15, le brûleur à gaz peut fournir un débit de gaz de 22 000Btu / min (387 kWh) et, selon a, b, c, trois niveaux de combustion, une vanne de régulation de gaz de haute précision
16, le thermocouple du brûleur supérieur est installé 58,7 mm, 888 ± peut tester 28 ° C;
17, Système d’allumage automatique, garantie de la sécurité des performances de test, contrôleur de débit massique de l’électrode d’allumage 1,8 kVp est la pression minimale conforme à différentes normes, débits de gaz de commande, classes A et B: 21 000 ~ 22 000 Btu / min ) pendant 10 minutes, classe C: 18 000 ~ 19 000 Btu / min (316 ~ 334 kWh) 4 minutes;
18, Système de contrôle de la température des classes A et B: 760 ± 28ºC (1400 ± 50ºF) -21 000 ~ 22 000 Btu / min-Classe C: 704 ± 28 c (1300 ± 50ºF) -18 000 ~ 19 000 Btu / min
19, les manomètres de haute précision et la vanne de régulation de pression contrôlent la pression de gaz;
1) -Chaque transfert de gaz dans les brûleurs doit suivre un test et des méthodes de contrôle différents;
2) -LNG: utiliser MFM permet de mesurer avec précision le débit (contrôle de la vanne de régulation de débit);
3) -LPG: débit d’air utilisant le système inverter: le pont d’essai à 19 ± 8 km / h (5,5 M / s);
20, matériaux de support métalliques de maille, les palettes peuvent être tournés, de sorte que la combustion complète des matériaux;

Section de test
1, système de contrôle par ordinateur du logiciel de contrôle spécial des États-Unis pour l'expérience Labview, intégration 10.2 "LCDscree;
2, Systèmes d’acquisition de données, langage de programmation LabView utilisé pour la programmation, cartes d’acquisition de données proposées par NI aux États-Unis
3, le système d’acquisition de données se compose des parties suivantes:
1) Module d’entrée thermocouple 16 bits
2) module d'entrée de conversion a / d 16 bits
3) module d'entrée / sortie de données
4) module de sortie de conversion 12 bits a / d
5) Fond de panier à 4 et 8 emplacements
6) modules Labview
7) module de réseau Labview / Ethernet
4, systèmes de test de marque, brûleurs à gaz, la flamme a englouti le matériau en combustion, le brûleur à gaz est à une température de 880 ± 10 ºC;

Les résultats standard
1, Normes générales pour la propagation de la flamme
• Toute partie des matériaux de couverture de toit (composant ou panneau) de la terrasse d’essai en flammes ou de particules incandescentes soufflées,
• Peut glisser à travers, fendre, les matériaux de couverture de toit incurvés, tels que le pont de toit ouvert,
• indice de sécurité incendie A: plage de propagation des flammes: 1,82 M,
Niveau de sécurité incendie B: la portée de propagation des flammes est de 2,4 M,
Sécurité incendie de rang C: la surface de propagation du feu est de 3,9 m,
Mesuré à partir du bord de l'échantillon, propagation de la flamme,
2, Normes générales pour la combustion de toit,
• Toute pièce ou composant du panneau de la plateforme d’essai en flammes soufflant ou tombant,
• Des parties de la toiture ou une partie d'un panneau de la structure de toit ou un composant sous forme de particules lumineuses disparaissent
• continuer avec des composants ou des panneaux de combustion,

Exigences d'installation des modules de cellules solaires ou photovoltaïques Etalement de la machine de test de flamme et de combustion

Électrique 380V CA triphasé, 50 / 60Hz, 50A
Dimensions Environ 6 000 (l) * 2 200 (d) * 2 000 (h) mm
Poids 850 kg
Exhuast Minimum 400 m2 / min
Auxiliaire Gaz propane / gaz naturel liquéfié, Air comprimé, Aspirateurs, Ordinateur
