INSTRUMENT CIE., LTD DE DONGGUAN YUYANG
Fabricant de bonne qualité de la Chine d'équipement d'essai
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUYANG |
| Certification: | ISO |
| Numéro de modèle: | CFRT |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | CAISSE DE CONTRE-PLAQUÉ |
| Délai de livraison: | 30 JOURS |
| Capacité d'approvisionnement: | 5 ensembles |
| Norme d'essai: | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. | Champ d'application: | Fil et câble |
|---|---|---|---|
| Taille: | 1750 millimètres (w) X 680 millimètres (d) X 1400 millimètres (h) | Couleur: | Blanc |
| Élém. élect.: | AC 380V à trois phases, 50/60Hz, 30A | Température ambiante: | 10°C fonctionnant à 35°C |
| Garantie: | 1 année | le poids: | 160KG |
| Le mot clé: | Intégrité du circuit sous incendie | ||
| Surligner: | équipement d'essai d'étincelle,chambre d'essai de flamme |
||

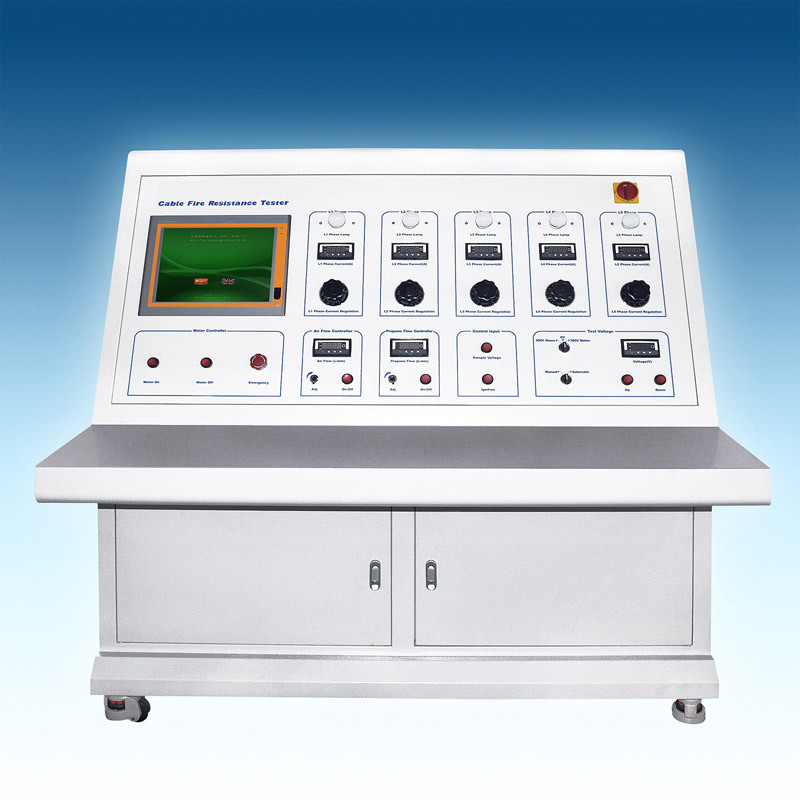

Épreuve de résistance au feu du câble pour l'intégrité du circuit dans des conditions de feu
Introduction au projet
This fire resistance test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.
IEC 60331 Épreuve des câbles électriques dans des conditions de fer Intégrité du circuit
IEC 60331 Partie 11 Feu seul à une température de flamme d'au moins 750 ̊C
IEC 60331 Partie 21 Câbles à tension nominale allant jusqu'à 0,6/1 kV et y compris
CEI 60331 Partie 12 Feu avec choc à une température de flamme d'au moins 830 ̊C
IEC 60331 Partie 31 Feu avec choc Câbles de tension nominale jusqu'à 0,6/1 kV y compris
Les normes:
Pour les appareils à moteur électrique2002
IEC 60331-21 à 23:1999
Caractéristiques
Source de chaleur: brûleur à gaz de propane de type ruban AGF
Structuré avec 3 rangées de trous transversaux, largeur moyenne avant du brûleur: 15 mm, diamètre du trou: 1,32 mm, distance entre le centre: 3,2 mm.
Une rangée de trous poli dans le trou pilote pour la conservation de la flamme sur les deux faces de la plaque de brûleur.
Deux thermocouples sont installés horizontalement séparés de 45 mm à gauche et à droite de la ligne centrale du brûleur pour vérifier la température.
Contrôleurs de débit de masse pour réguler le débit de gaz et d'air, avec une précision d'au moins 1,5%.
Le logiciel peut montrer la température d'étalonnage du brûleur, le débit de propane et d'air, etc.
Le courant est fourni par un transformateur à étoile triphasée avec une capacité suffisante pour maintenir la tension d'essai requise lorsque l'intégrité du circuit ne peut être maintenue.
Indicateur de connexion du conducteur (indicateur LED) pour former un courant.
La valeur de tension est réglée automatiquement par un logiciel et réglée par un contrôleur de panneau.
Affichage numérique des données de courant et de tension, précision de courant de 0,001A.
Protection contre le courant par fusible avec 2A.
Les données de mesure en temps réel de tous les courants et tensions sont collectées par ordinateur et les courbes de courant et de tension sont générées.
Lorsque l'intégrité du circuit ne peut être maintenue, la lampe indicateur correspondante est éteinte, l'ordinateur détermine automatiquement l'état et enregistre l'heure,et envoie l'alarme sonore et lumineuse.
Exigences relatives à l'installation de Épreuve de résistance au feu pour l'intégrité du circuit dans des conditions de feu
|
Électricité |
AC 380V à trois phases, 50/60Hz, 30A |
|
Température ambiante |
Fonctionnement de 10 à 35 °C |
|
Taille |
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
|
Le poids |
160 kg |
|
Le gaz |
air et propane |
