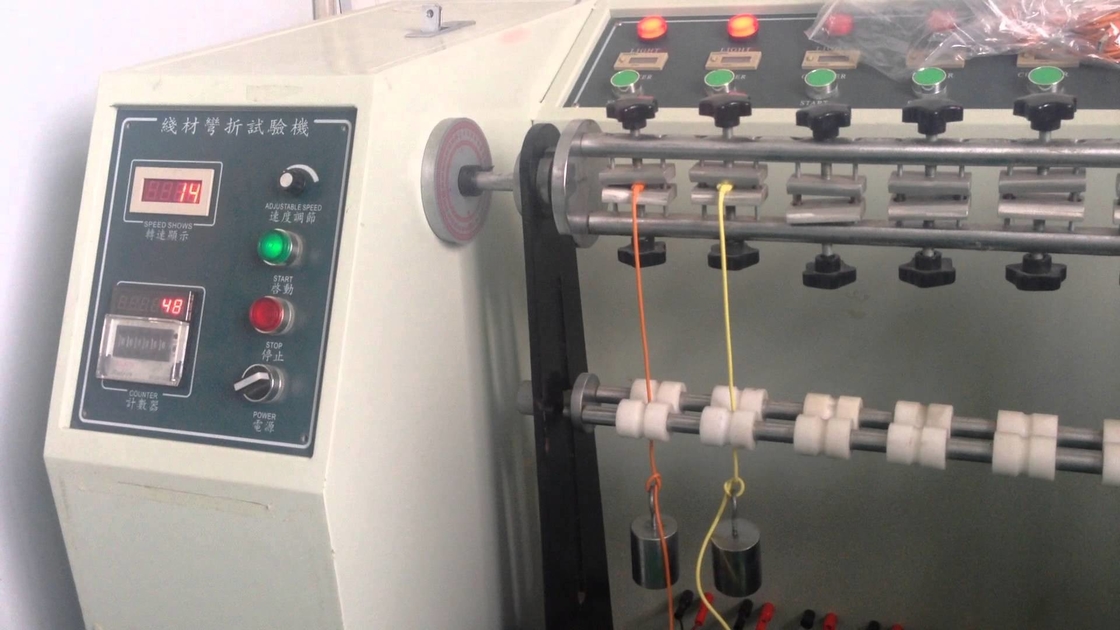

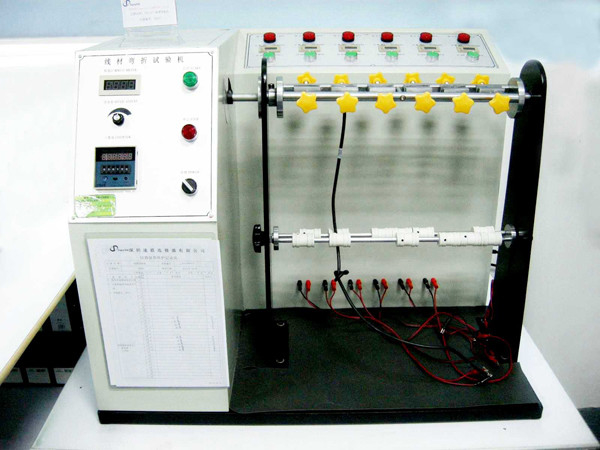

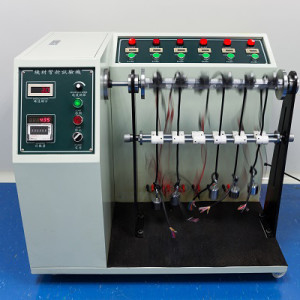

Équipement d'essai de fil de 6 stations pour l'essai de pliage de câble de robot Cria 0003,2

Équipement d'essai de recourbement de câble de robot, 6 équipement d'essai de fil de la station CRIA 0003,2

Application :

L'équipement d'essai de recourbement de câble de robot se conforme au TUV, au VDE et à l'UL. Il peut être employé pour examiner le recourbement du câble de robot, du câble flexible, du câble flexible de recourbement, de la chaîne d'ancre d'entrave, de la courbure de chaîne et du haut câble flexible. La machine est une structure de six-station, qui est principalement employée pour l'essai de pliage répété des matériaux de fil en métal, pourrait détecter la représentation de fil en métal de la déformation et des défauts en plastique d'incidence pendant l'essai de pliage répété.

Norme :

CRIA 0003.2-2016" partie spéciale de câble de robot industriel : examinez la méthode »

Caractéristiques :

1. Pièces principales : micro-ordinateur simple de puce, affichage d'écran tactile/contrôle ;

2. Arrangement de paramètre : paramètres de commande numérique ;

3. Conditions d'essai : examinez la vitesse, la fréquence d'essai, l'angle d'essai, la condition du contrôle, etc.

4. Surveillance d'essai : état actuel d'opération d'équipement, tel que le nombre et la vitesse réels du recourbement de câble, etc.

5. Non surveillé : le dispositif peut automatiquement déterminer l'écoulement de l'échantillon en surveillant la boucle de l'échantillon, et s'arrête automatiquement quand le circuit est cassé.

6. Montage spécial : pour ajuster le rayon de courbure en ajustant le rouleau de recourbement de courbure avec différentes lignes de fil.

7. Les caractéristiques de machine : LCD+ choisissent la machine + le moteur de puce, toutes de transmission les pièces sont importés des produits initiaux, fonctionnant sans à-coup, haute plaçant l'exactitude, longue durée, à faible bruit ;

8. Les points de surveillance en ligne sont divisés en six groupes, chacun avec six paires d'interfaces, qui peuvent être surveillées par 36 paires de fils.

Paramètres :

Station d'essai : Station 6 ;

Méthode d'essai : l'extrémité supérieure est fixe et le poids de levage plus bas de gamme. L'échantillon est plié avec la courbure de recourbement de rotation libre.

Diamètre témoin : 0,3 | 15 millimètres Ф ;

Axe de recourbement de petit pain de courbure : Ф 15, 20, 30, 40 Ф, 50 millimètres Ф de remplaçables ;

Vitesse d'échantillon : 0 | 45 fois/minute peut être ajustée (note : le cycle d'essai en tant que se composer de quatre étapes, à savoir comme ° environ 180 d'a dans les deux sens) ;

Angle de flexion : + 90°, du côté gauche (début) vers la droite (extrémité) est le ° 180 ;

La distance entre les poids de poids et les points de flexion : 50-150mm peuvent être ajustés ;

Mode de contrôle : contrôle d'écran tactile ;

Pièce de principal organisme : structure de haute qualité de l'acier 45# et d'aluminium ;

Puissance et transmission : moteur, ceinture synchrone industrielle crue et roue synchrone ;

Examinez l'axe de rouleau de courbure de point de flexion : 45# acier de haute qualité, traitement extérieur de chrome ;

Les points de surveillance en ligne sont divisés en six groupes avec six paires d'interfaces pour chaque groupe, qui peut rencontrer 36 paires de fils simultanément, et les points de surveillance sont 72 points.

Puissance de moteur : 0.75kw ;

Puissance : 220v50/60Hz 10A ;

Taille de machine : W1850*D800*H1700mm (taille y compris de roue de pied).
