machine d'essai de tension de relaxation de fil du fil 0.05-50mm/min 0.2%-100%

machine d'essai de tension de relaxation de fil du fil 0.05-25mm/min 0.2%-100%

La machine d'essai de tension de relaxation de fil de fil se compose par le cadre principal, système de contrôle de mesure, système informatique, accessoires de fonction, et ainsi de suite. Elle est spéciale pour l'essai de propriété de traction et l'essai de relaxation de contrainte de traction pour le fil de fil ou précontraint le matériel en acier. Elle est employée pour déterminer les paramètres de propriété de traction, tels que la résistance à la traction, intensité non proportionnelle stipulée d'élongation, force maximale, élongation totale, et ainsi de suite ; paramètres de propriété de relaxation en contrainte, tels que le rapport de vitesse de relaxation en contrainte, effort de relaxation, rapport de relaxation, et ainsi de suite. La machine est avec la généralité élevée, machine à double utilisation. Elle peut également être transformée en machine d'essai de relaxation en contrainte de special selon la demande du client.

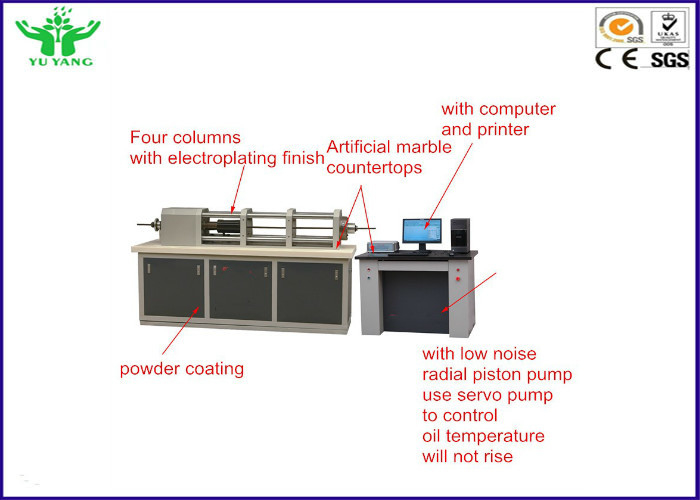

Cadre principal :

1-1. Le cadre principal adopte la structure horizontale. De plaque de presseur gauche et droit et les quatre colonnes sont reliés pour être un cadre de force. Il y a moteur, boîte de réduction et vis à gauche du cadre. Il y a une poignée de cale sur une extrémité de la vis, et l'autre extrémité est reliée au capteur de charge.

1-2. Elle adopte le moteur servo et le conducteur de C.C de fréquence variable à C.A. La vitesse et la réponse en fr3quence est rapide, vitesse la gamme que réglementaire est large.

1-3. Elle adopte la boîte de réduction de trait pour le ralentissement. Elle peut réaliser la transmission sans couture par le type vis de T. Elle fait l'écurie de transmission, vitesse de réponse rapide. Le contrôle de force et de déformation est sans fluctuation.

1-4. Il n'y a aucun fuite d'huile et à faible bruit (au sujet de 65db (a)) de la transmission hydraulique traditionnelle en adoptant la transmission mécanique.

2. système de contrôle de mesure

2-1. Les rapports de résolution de la force et de la mesure de déformation sont hauts (24 bits), et le rapport stepless et constant de résolution, utilisateur peut se placer selon la condition d'essai.

2-2. La largeur de bande de fréquence d'accès du capteur est 4.5Hz, les essais mesurés et la courbe sont vraie.

2-3. Le capteur de charge est avec la haute précision, et la bonne stabilité dans le long temps.

2-4. L'interface se reliante de données ouvertes peut réaliser la boucle bloquée de la charge, déformation, déplacement, vitesse, et ainsi de suite. Elle commande la charge constante, déformation constante, volumétrique, même rapport de vitesse d'effort, même le rapport de vitesse d'effort, vitesse constante de manière multiple d'étape. Et réalisez que la non percussion transforment entre après trois dans l'essai.

2-5. Elle a la fonction des zéro ensembles automatique et du calibrage automatique.

2-6. Elle a la fonction protectrice de la surcharge, sur-course, surpression, débordement, surchauffe, et ainsi de suite.

2-7. L'interface d'accès de force peut convertir l'autre type capteur de force, le logiciel a la fonction de l'identification automatique. L'interface d'accès de déformation peut également convertir l'autre type capteur de déformation, le logiciel a la fonction de l'identification automatique.

3. Système informatique

3-1. Le système informatique peut communiquer avec le système de contrôle de mesure par la porte série. Toutes les opérations après commandé par l'ordinateur, actionné par le clavier virtuel sur l'interface de WINDOWS.

3-2. Elle peut temps réel acquérir les essais, faire la courbe, bourdonner dedans et la courbe en partie, et imprimer.

3-3. Le résultat d'essai peut être magasin et lire à volonté. La même courbe d'essai de groupe peut être recouverte et contrastée, et puis analyse à la courbe.

4. Accessoires de fonction

4-1 la machine d'essai spéciale de relaxation en contrainte est seulement équipée du type poignée d'auto-serrure de cône de cylindre et la poignée installent et désinstallent le dispositif.

4-2 le capteur de déplacement est avec la précision de mesure élevée, bonne stabilité, il peut être employé pour l'essai de tension et de relaxation en contrainte.

Paramètres techniques principaux :
