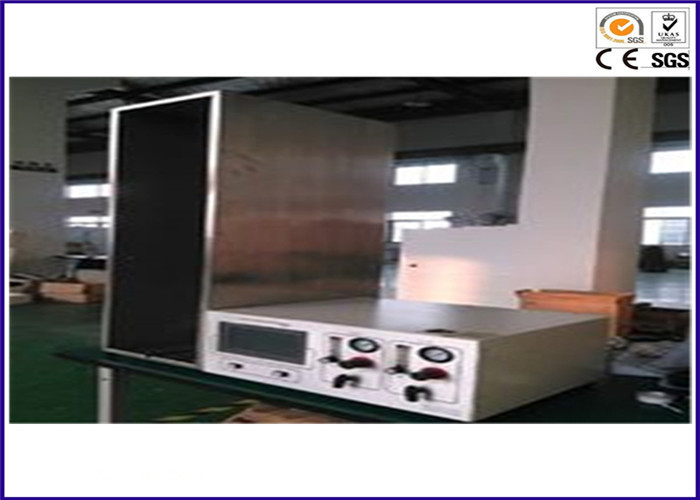

Le CEI 60331, équipement de test de four d'essai de résistance du feu d'impact pour le fil/câble

Équipement d'essai d'impact de résistance au feu de fil et de câble du CEI 60331

Descriptions :

L'appareil de contrôle d'impact de résistance au feu de fil et de câble est employé pour détecter la résistance de feu du câblage ou de la grille d'alimentation de câble, brûlant dans moins de 830 degrés, la flamme, et exerce certaine vibration d'impact, circuit d'essai d'intégrité de câble.

Normes :

Essai du CEI 60331 du fil et du câble - intégrité de circuit dans des états de flamme

Instrument de la partie 12 du CEI 60331 - au moins au-dessous de 830

Procédures d'allumage d'impact de la partie 31 du CEI 60331 et conditions - tensions évaluées jusqu'au câble du kilovolt 0.6/1.0

Caractéristiques principales :

1. La source de chaleur pour le type bec de ceinture de brûleur à propane, sa longueur nominale est 500mm, équipé du mélangeur de Venturi ;
2. 3 rangées de la combustion troue la disposition décalée, l'embout avant de la largeur moyenne de brûleur : 15mm, diamètre de trou : 1.32mm, trouent la distance centrale : 3.2mm ;
3. Le cadre d'échelle d'essai du câble d'installation est fixe sur la base d'acier de soutien ;
4. en cours d'essai selon les conditions de l'essai différent d'ajustement de taille de câble de composant vertical des deux côtés de l'échelle (longueur d'essai d'échelle : 1200mm, taille : 600mm, poids : 18 + 1kg) ;
5. Le générateur d'impact est une barre ronde d'acier à faible teneur en carbone avec un diamètre de 25 + de 1mm et d'une longueur de 600 + de 5mm ;
6. choquez le générateur en parallèle au pivot de cadre d'échelle témoin pour la rotation libre centrale, et le cadre en haut à gauche 200 + 5mm d'échelle ;
7. La tige de pivot sera posée dans deux parts, la partie plus longue du cadre d'échelle d'impact, la longueur de 400 + de 5mm ;
8. La distance du fond de combustion de brûleur avant pas moins de 200mm, et la distance du mur de la boîte n'est pas moins de 300mm ;
9. axe de brûleur du plus bas de gamme des échantillons de câble de 40~60mm, provenant de l'axe longitudinal de l'axe vertical au sujet du câble 100~120mm de torche.
