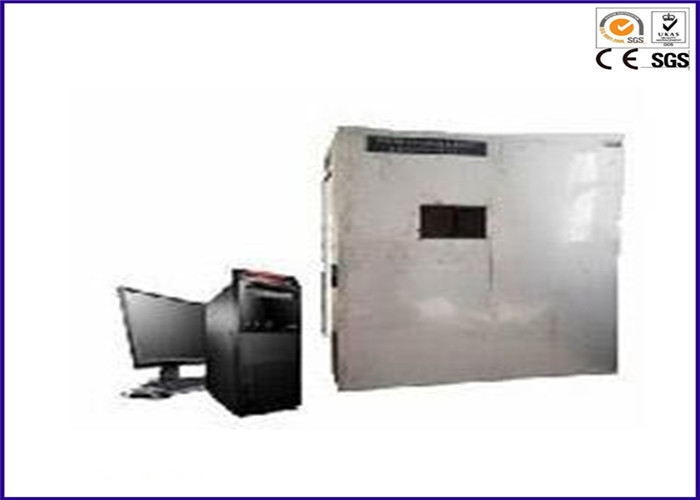

Le CEI 61034 des BS brûlant horizontal 6853 d'appareil de contrôle de densité de fumée d'équipement d'essai de fil

Équipement d'essai brûlant horizontal électrique de densité de fumée de câble et de fil du CEI 61034 des BS 6853

Introduction :

L'essayeur de densité de fumée de fil électrique et de câble se conforme à GB/T17651.1~2-1998, IEC61034-1~2 : 1997 « mesures de la densité de fumée des câbles brûlant dans des conditions définies « . L'appareil de contrôle est un équipement d'essai mesurant la fumée produite quand le câble ou le fil utilisé pour la transmission de l'énergie électrique et des signaux est horizontalement brûlé dans une condition spécifique. (IEC61034 exige du volume de la chambre de fumée d'être 3m3.)

Application :

L'industrie nationale de câble tâche de développer des câbles et des matériaux avec de la basse fumée et aucun halogène. Ces genres de produits exige de la densité de fumée des câbles d'être mesurée. Le grand principe de la mesure de densité de fumée est que le faisceau lumineux pénétrant la fumée produite par des câbles ou des matériaux dans des conditions spécifiques de combustion ou de rayonnement souffre de l'atténuation, et la faible densité aussi bien que la densité de fumée peuvent alors être figurées par l'intermédiaire de mesurer la transmittance légère de la poutre. L'instrument peut examiner la fumée de combustion caractéristique du câble ou du câble de fibre, et peut fournir la référence pour les conditions de câble dans le secteur de délivrance.

Normes :

Mesure de GB/T 17651,1 de la densité de fumée des câbles brûlant dans des conditions définies – partie : Examinez l'appareil ; Partie : Procédure et conditions d'essais

Mesure de GB/T 17651,2 de la densité de fumée des câbles brûlant dans des conditions définies – partie : Procédure et conditions d'essais

Mesure du CEI 61034 de la densité de fumée des câbles brûlant dans des conditions définies

Caractéristiques :

Structure :

1. La taille de chaque côté de la chambre est 3000mm±30mm. La chambre interne est faite d'acier inoxydable du SUS 304, bourré du matériel ignifuge de silicate de calcium. La chambre externe est faite de fer avec le traitement de revêtement de poudre.

2. Tout les outillage dans l'intérieur est fait d'acier inoxydable, beau et anticorrosif.

3. La surface totale du trou de conduit est 50cm2±10cm2, et elle sera toujours ouverte pendant l'essai ; la taille du conseil de garde est 1000mm.

4. Configurez le support et les poids d'essai de fil et de câble selon des conditions standard.

5. La porte de la chambre d'essai vient avec un vitrail des bords opposés, installés avec les fenêtres scellées et transparentes (mn 100mmx100mm) pour transmettre la lumière du système de mesure optique horizontal, 2150mm±100mm au-dessus de la terre.

6. La cellule photo-électrique et la source lumineuse sont placées au centre des deux murs de chaque fenêtre, sans contact physique.

Système de test de densité de fumée :

1. Source lumineuse : Lampes d'halogène avec les ampoules et le filament en cristal propres de tungstène ; la température de couleur de 2900 k ; 100W, DC12V, flux lumineux nominal 2000lm~3000lm.

2. La gamme de la faible densité 0%~100%.

3. Allow installant la source lumineuse spéciale pour la densité de fumée et le récepteur de cellule photo-électrique de haute résolution d'importation sur le mur extérieur.

4. Le laboratoire est équipé de la structure de joint de porte et de fenêtre.

5. La puissance standard de la source lumineuse est 100W et la tension standard est C.C 12V.

6. Système léger de calibrage de chemin : 0 | calibrage de point de 100%.

Source de combustion :

1. Alcool éthylique 90%±1% ; alcool méthylique 4%±1% ; l'eau 6%±1% ;

2. Boîte brûlante d'alcool :

3. La boîte brûlante d'alcool est 100mm±10mm au-dessus de la terre ;
